Штангенглубиномеры Vogel цифровые
Тип оборудования: Штангенглубиномеры
Производитель: Vogel
Описание: Прибор для измерения высот и глубин различных деталей
Гарантия на штангенглубиномеры Vogel цифровые: 12 месяцев
Назначение прибора:
Штангенглубиномеры Vogel цифровые, диапазон от 150х0,01 мм до 800х0,01 мм, измерение в мм/дюйм, разные типы наконечников, предназначены для измерения высот и глубин различных деталей. Они построены по принципу штангенциркуля, однако штанга не имеет губок. В зависимости от конфигурации деталей, внутренние размеры которых нужно измерить, используют различные виды наконечников и колков: прямые, крючкообразные и т.д.
Штангенглубиномеры используются, когда нужно выяснить глубину паза, отверстия, канавки, высоту уступа. Нередко при проведении сложных измерительных работ необходимо вычислить действительную величину объекта, и погрешности выше разрешенного предела при этом недопустимы. Именно для этих целей и применяются подобные вычислительные инструменты.
Штангенглубиномер можно представить как масштабную линейку, снабженную специальным движком для совмещения с одним концом измеряемого размера. Рабочими (мерительными) поверхностями являются нижняя поверхность рамки и торцевая поверхность штанги. Для измерения сложных поверхностей штанга может иметь различные виды наконечников и колков. В каталоге в описании и на рисунках приведены наиболее используемые схемы измерений с помощью различных форм наконечников.
Штанги изготавливаются
- как с отчетом по нониусу (ШГ),
- так и цифровым отсчетом (ШГЦ).
Для автоматизации измерений в современных приборах может быть использована электроника, позволяющая выводить данные измерений непосредственно в компьютер или на печатающее устройство. В некоторых устройствах используются протоколы передачи данных Opto RS 232 и RS 232.
Типоразмеры штангенглубиномеров обычно охватывают диапазон измерений не более 630 мм, но мы можем поставить эти приборы с диапазоном до 1000 мм.
Особенности:

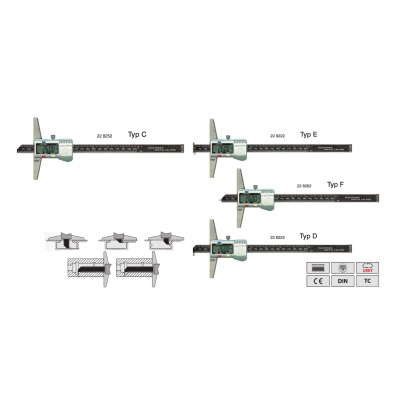

Цифровой штангенглубиномер c разными типами наконечников
Исполнение С - с прямыми измерительными наконечниками 6 мм или 7 мм
Исполнение Е- с крючкообразными наконечниками 21,5х3,5/3,5 мм
Исполнение F - с прямыми измерительными наконечниками и колками ∅1,5/7 мм
Исполнение D- с прямыми наконечниками и колками под углом 90гр. размерами 5/2, 8/3 и 15/5 мм
Нержавеющее, закаленное исполнение cо стопорным винтом
Жидкокристаллический дисплей с четким считыванием, высота цифр 10 мм
Измерительные поверхности тонко отшлифованы
«0» – установка на каждой позиции
Переключение из мм в дюймы
Поставка с батарейкой 3 В тип CR2032 и инструкцией
Заводской сертификат (СС) поставляется по запросу
Технические характеристики:
|
Арт. № |
Испол- нение |
Предел измерения мм/дюйм |
Цена деления мм/дюйм |
Точность ±мм |
Размер мостика мм |
Наконечник мм |
Вес кг |
|
228251 |
C |
150/6 |
0,01/0,0005 |
0,03 |
100 |
6 |
0,215 |
|
228252 |
C |
200/8 |
0,01/0,0005 |
0,03 |
100 |
6 |
0,235 |
|
228253 |
C |
300/12 |
0,01/0,0005 |
0,04 |
100 |
6 |
0,305 |
|
228255 |
C |
500/20 |
0,01/0,0005 |
0,05 |
150 |
7 |
0,55 |
|
228258 |
C |
800/32 |
0,01/0,0005 |
0,07 |
150 |
7 |
1,435 |
|
228222 |
E |
200/8 |
0,01/0,0005 |
0,03 |
100 |
21,5x3,5/3,5 |
0,235 |
|
228223 |
E |
300/12 |
0,01/0,0005 |
0,04 |
150 |
21,5x3,5/3,5 |
0,305 |
|
228225 |
E |
500/20 |
0,01/0,0005 |
0,05 |
150 |
21,5x3,5/3,5 |
0,55 |
|
228228 |
E |
800/32 |
0,01/0,0005 |
0,07 |
150 |
21,5x3,5/3,5 |
1,435 |
|
228261 |
F |
150/6 |
0,01/0,0005 |
0,03 |
100 |
⦰1,5/7 |
0,215 |
|
228262 |
F |
200/8 |
0,01/0,0005 |
0,03 |
100 |
⦰1,5/7 |
0,235 |
|
228263 |
F |
300/12 |
0,01/0,0005 |
0,04 |
100 |
⦰1,5/7 |
0,305 |
|
228265 |
F |
500/20 |
0,01/0,0005 |
0,05 |
150 |
⦰1,5/7 |
0,55 |
|
228268 |
F |
800/32 |
0,01/0,0005 |
0,07 |
150 |
⦰1,5/7 |
1,435 |
|
228272 |
D |
200/8 |
0,01/0,0005 |
0,03 |
100 |
5/2 |
0,235 |
|
228273 |
D |
300/12 |
0,01/0,0005 |
0,04 |
150 |
5/2 |
0,305 |
|
228275 |
D |
500/20 |
0,01/0,0005 |
0,05 |
150 |
8/3 |
0,55 |
|
228278 |
D |
800/32 |
0,01/0,0005 |
0,07 |
150 |
15/5 |
1,435 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по штангенглубиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
