Тип оборудования: Ультразвуковой расходомер

Производитель: GESensingEMEA(Panametrics), Ирландия

Серия: DigitalFlow CTF

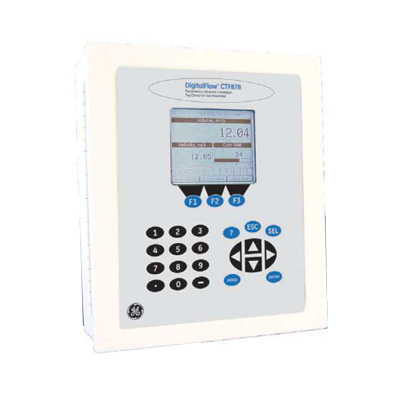

Модель: DigitalFlow CTF878

Описание: прибор для измерения расхода жидкости

Гарантия: 12 месяцев

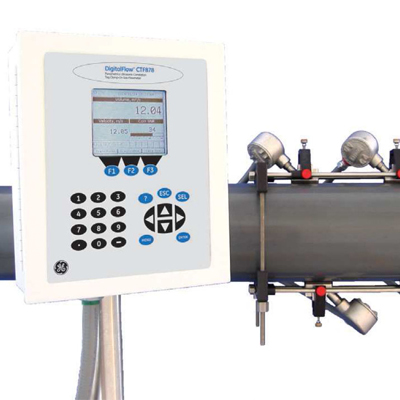

Назначение прибора: Ультразвуковой расходомер DigitalFlow CTF878 – полностью укомплектованная система с накладными ультразвуковыми преобразователями, предназначенная для измерения расхода большинства газов, включая следующие:
•  Природный газ
•  Сжатый воздух
•  Горючие газы
•  Агрессивные газы
•  Токсичные газы
•  Высокочистые газы
•  Газы разделения воздуха
•  Специальные газы

Характеристики

•  Применимы для металлических труб с давлением, близким к атмосферному
•  Накладные ультразвуковые преобразователи, не требующие врезки в трубопровод
•  Отсутствие деталей, контактирующих с измеряемой средой
•  Отсутствие движущихся деталей или узлов
•  Отсутствие потерь давления
•  Простота установки
•  Низкая потребляемая мощность
•  Расчет объемного расхода, приведенного к нормальным условиям
•  Применимы для широкого диапазона рабочих температур
•  Измерение расхода высокоскоростных потоков

Технические характеристики, общие характеристики типа жидкости

Все акустически проводящие газы. Минимальная плотность газа: 1,2 кг/м3. газ не должен быть влажным или насыщен влагой.

Размеры труб

•  От 6 до40 дюймов(от 152 до 1000мм)

Толщина стенки трубы

•  До стандарта Sch 80

Материалы труб

Все металлы и большинство пластмасс. Трубы без покрытия.

Относительная погрешность измерения скорости потока

•  ±2%, типичная, при скорости газа от 1,1 до 46 м/с.

Воспроизводимость:

•  От ±0,2 до 0,6 % от показаний, при скорости газа от 1,1 до 46 м/с.

Пределы измерения скорости (в обоих направлениях потока):

•  От –46 до 1,1 м/с
•  От 1,1 до 46 м/с

Динамический диапазон (полный):

•  43:1

Примечание: Приведенные выше характеристики справедливы для полностью развитого профиля потока – (прямые участки обычно 20 диаметров трубы до места установки и 10 после него) и скорости потока более 1,1 м/с.

Измеряемые параметры

Скорость потока, реальный и приведенный к нормальным условиям объемный расход, суммарный расход.

Электроника измерения расхода

Корреляционная, меточная технология

Исполнение корпуса

•  Стандартный: алюминиевый корпус с лакокрасочным покрытием
•  Пылевлагонепроницаемый NEMA 4X, IP66
•  Дополнительно: нержавеющая сталь CSA C US Class I, Div. 2, Groups A,B,C,D (на рассмотрении)

Размеры и вес

•  Стандартное исполнение: вес5 кг, размеры (высота ×ширина ×глубина) 362 ×290 ×130 мм

Число каналов

Один

Дисплей

Жидкокристаллический графический дисплей с разрешением 240 ×200 пикселей с подсветкой

Клавиатура

24-х кнопочная мембранная клавиатура

Питание

•  Стандартное: от 85 до 264 В переменного тока, 50/60 Гц

Потребляемая мощность

•  35 Вт максимум

Рабочая температура

•  От – 10 до 55°С

Температура хранения

•  От – 40 до 70°С

Стандартные входы/выходы

•  Два изолированных выхода от 0/4 до 20 мА, максимальная нагрузка 550 Ом

Дополнительные входы/выходы

•  Шесть дополнительных слотов, применимых для любой комбинации следующих плат входа/выхода:
•  Аналоговые выходы: выбор до 3-х плат выходов, каждая с 4-мя изолированными выходами 0/4-20 мА, максимальная нагрузка 1000 Ом
•  Аналоговые входы: Выбор до 3-х плат одного из следующих типов:
•  Плата ввода сигналов от преобразователей с двумя изолированными выходами 4-20 мА и питанием 24 В постоянного тока по токовой петле
•  Плата для термометров сопротивления с двумя изолированными входами для подключения по 3-х проводной схеме; пределы измерения от-100 до 350 °С, градуировка Pt 100.
•  Выходы на суммирование / частотные выходы: выбор до 3-х плат выходов на суммирование/частотных выходов, каждая из которых имеет 4 выхода, 10 кГц максимум. Все платы позволяют выбирать функции программным путем в двух режимах:
•  Режим суммирования: один импульс на единицу параметра (например, 1 импульс/м3)
•  Частотный режим: частота пропорциональна амплитуде пара-метра (например, 10 Гц = 1 л/мин)
•  Реле сигнализации: Выбор до 2-х плат одного из следующих типов:
•  Плата с тремя реле Form-C обычного исполнения: 120 В переменного тока, 28 В постоянного тока максимум, 5 А максимум; постоянный ток, 30 Вт максимум; переменный ток 60 ВА
•  Плата с тремя реле Form-C герметичного исполнения: 120 В переменного тока, 28 В постоянного тока максимум, 2 А максимум; постоянный ток, 56 Вт максимум; переменный ток 60 ВА

Цифровой интерфейс

•  Стандартный: RS232
•  Дополнительно: RS485

Запись данных:

Емкость памяти (линейного или циклического типа) позволяет сохранять до 6900 точек данных о параметрах потока

Функции дисплея:

•  Отображение параметров потока в численном или графическом формате
•  На экране дисплея также отображаются данные, занесенные в память прибора и диагностические параметры

Соответствие нормам ЕС

Система соответствует ЕМС директиве 89/336/ЕЕС, 73/23/ЕЕС LVD (Installation Category II, Pollution Degree 2)

Накладные ультразвуковые преобразователи, температурный диапазон

•  От – 40 до 130°С

Монтаж

Зажимные приспособления из анодированного алюминия или нержавеющей стали с жесткими направляющими, цепью или лентой
•  Зажимные приспособления для труб диаметром от 6-ти до 8-ми дюймов (от 150 до 200 мм): CFG-V8
•  Зажимные приспособления для труб диаметром от 8-ми до 12-ти дюймов (от 200 до 300 мм): CFG-V12
•  Зажимные приспособления для труб диаметром от 12-ти до 40-а дюймов (от 300 до1000 мм): CFG-PI.

Категория исполнения

•  II 2 GD EEx md IIC T6
•  –40°C to +75°C, Kema 02ATEX2337X;
•  CSA C U Class I, Div. 1, Groups B,C,D,
•  LR44204 (1402662)

Кабели ультразвуковых преобразователей

•  Стандартные: одна пара коаксиальных кабелей типа RG62 AU
•  Дополнительно: длина до150 м, максимум

Датчики давления и температуры

Поставляются по требованию.
