Тип оборудования: Ультразвуковой расходомер

Производитель: GESensingEMEA(Panametrics), Ирландия

Серия: DigitalFlow

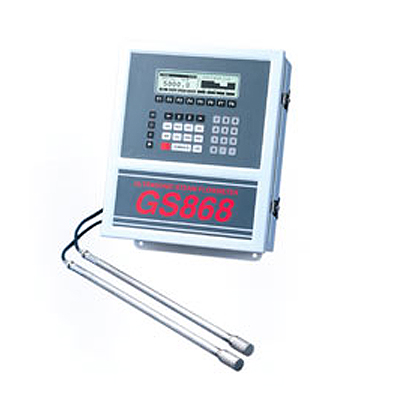

Модель: DigitalFlow GS868

Описание: прибор для измерения расхода пара

Гарантия: 12 месяцев

Расходомер GM868 имеет Сертификат Госстандарта России и зарегистрирован в Государственном реестре средств измерений

Назначение прибора: Ультразвуковой расходомер DigitalFlow GS868 предназначен для измерения массового расхода насыщенного и перегретого пара, а также объемного расхода влажного пара.

Корреляционная времяимпульсная технология Panametrics Correlation Transit- Time.

Стационарный ультразвуковой расходомер пара реализует запатентованную корреляционную времяимпульсную технологию измерения расхода Correlation Transit- Time, обеспечивающую точные, свободные от дрейфа измерения с использованием ультразвуковых преобразователей, которые не создают препятствий движению потока. Компактные ультразвуковые преобразователи, установленные в трубопроводе или газоходе, один из которых расположен выше по течению относительно другого, посылают и принимают ультразвуковые импульсы, проходящие через поток газа. Прибор измеряет разность времен прохождения сигналов по направлению потока и против него и, используя процедуры расширенной цифровой обработки сигналов и корреляционного детектирования, рассчитывает скорость и объемный расход. Расчет массового расхода осуществляется по введенным в GS868 значениям температуры и давления, используя таблицы свойств водяного пара, занесенные в память прибора.

Широкий диапазон размеров труб и условий эксплуатации.

Широкий диапазон измеряемых скоростей потока и возможность измерения расхода в трубопроводах различного диаметра позволяют использовать один расходомер - DigitalFlow GS868 - для решения таких задач, где ранее необходимо было применять несколько разных типов расходомеров. GS868 обеспечивает измерение скорости насыщенного и перегретого пара в пределах от 0,03 до 46 м/с в любом направлении движения потока в трубах диаметром от 50 до1200 мм.

Большой выбор конфигураций прибора и ультразвуковых преобразователей.

Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром1200 мми более.

Гибкость установки.

Удобная и простая установка GS868 является его отличительной характеристикой GS868. Система для измерения расхода состоит из одной или двух пар ультразвуковых преобразователей, предусилителей и электронного блока. Ультразвуковые преобразователи могут быть установлены в измерительный участок или, непосредственно, в технологическую линию. Электронный блок GS868 может быть удален от преобразователей на расстояние до150 м. Локальное и дистанционное программирование, а также широкие возможности для обеспечения вывода информации, позволяют использовать GS868 практически в любых технологических процессах.

Электронный блок расходомера GS868 может быть изготовлен в корпусах различного типа, конструкция каждого из которых позволяет легко, непосредственно на объекте, проводить модернизацию и заменять детали или узлы. В расходомер GS868 может быть установлено до шести дополнительных плат, аналогично тому, как это выполняется для персонального компьютера.

Дистанционное или локальное программирование.

Встроенная программа GS868 обеспечивает легкость процесса проведения измерений и адаптацию к различным условиям эксплуатации. Программа последовательно выдает ряд запросов для ввода необходимых параметров трубопровода и другой информации, которая может быть введена с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM). Встроенная система защиты (пароль) исключает возможность несанкционированного доступа к данным. Диагностика. Кроме скорости, объемного и массового расхода GS868 обеспечивает также вывод таких диагностических параметров, как время прохождения ультразвукового сигнала, скорость звука в газе и других величин, отражающих возможные отклонения или неисправности в работе системы. Любые из указанных параметров могут быть легко выведены на печать, переданы на выход в аналоговой или цифровой форме, а также отображены в численном или графическом формате на двойном жидкокристаллическом дисплее прибора.

Цифровые и аналоговые выходы.

Расходомер DigitalFlow GS868 обеспечивает вывод необходимой информации, используя стандартные цифровые и аналоговые выходы, а также дополнительные аналоговые выходы или реле сигнализации. Параметры всех выходов соответствующим образом устанавливаются и калибруются с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM).

Встроенная функция записи данных.

GS868 может сохранять в памяти более 43000 наборов данных. Установка параметров режима записи данных может осуществляться, используя клавиатуру прибора или персональный компьютер с установленной программой IDM. Данных могут быть легко перегружены из памяти расходомера в компьютер для последующего анализа, используя программу IDM.

Серия расходомеров газов DigitalFlow.

Стационарный ультразвуковой расходомер GS868 позволяет измерять скорость, объемный и массовый расход пара. В практических задачах, где используются сверхсжимаемые среды или требуется измерение массового расхода углеводородных газов, целесообразно использовать другие расходомеры серии DigitalFlow фирмы Panametrics. Для получения дополнительной информации об используемых в ультразвуковых расходомерах серии DigitalFlow технологиях измерения и их технических характеристиках обращайтесь, пожалуйста, в Компанию “Пергам”.

Технические характеристики ультразвукового расходомера DigitalFlow  GS868:

Конфигурация аппаратного обеспечения

Количество каналов

• Стандартное исполнение: один канал
• Дополнительно: два канала (измерение в двух различных трубах или двухлучевой способ для одной трубы)

Исполнение корпуса

• Стандартное: алюминий с эпоксидным покрытием (сертифицирован FM/CSA для зон Class I, Div. 2, Group A, B, C, D)
• Дополнительно: нержавеющая сталь, стеклопластик или взрывозащитное исполнение

Размеры и вес (стандартное исполнение)

• 36,2 × 29 ×13 см
• 5 кг

 Пределы измерения и погрешность

Диапазон измерения скорости (реверсивный поток)

• От -46 до -0,03 м/с
• От 0,03 до 46 м/с

Относительная погрешность измерения скорости

• ±1 % при скорости потока в пределах от ±0,9 до ±46 м/с

 Примечание: Погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения. Динамический диапазон 1500:1

Воспроизводимость

• От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с

 Примечание: Характеристики справедливы для потока с полностью развитым профилем и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубопровода длиной 20•D и 10•D, соответственно, до места установки и после него.

 Электронный блок

Питание

Напряжение, частота

• Стандартное: от 200 до 240 В ±10 % переменного тока, 50/60 Гц
• Дополнительно: от 12 до 28 В ±10 % постоянного тока

Потребляемая мощность

• 20 Вт, максимум

Защита

• Встроенная, от перенапряжения/молниезащита.

 Параметры окружающей среды

Рабочая температура

• От -10 до 55 °С

Температура хранения

• От -10 до 70 °С

 Ввод/вывод информации

Клавиатура

• 39-ти клавишная мембранная клавиатура

Дисплей

• Одно- и двухканальная модели имеют два независимых, с программной конфигурацией жидкокристаллических графических дисплея 64 × 128 пикселей.

Цифровые входы/выходы

• Стандартный: RS232 последовательный порт
• Дополнительно: RS485

Аналоговые входы
Выбор до 3-х плат, одного из следующих типов (см примечание):

• Плата преобразователя с двумя изолированными входами 4-20 мА и питанием по цепи (токовая петля) 24 В
• Плата для термометров сопротивления с двумя изолированными входами и 3-х проводной схемой подключения; пределы измерения от -100 до 350 °С

Аналоговые выходы

• Стандартные: 2 изолированных токовых выхода 0/4-20 мА (нагрузка 550 Ом, максимум)
• Дополнительно: выбор до 3-х дополнительно устанавливаемых плат; каждая имеет 4 изолированных токовых выхода 0/4-20 мА, нагрузка 1 кОм максимум (см. примечание)

Выходы на суммирование/частотные выходы
Выбор до 3-х плат выходов на суммирование/частотных выходов; каждая 4 выхода, 10 кГц максимум. Все платы позволяют выбирать программным путем функции в 2-х режимах:

• Режим суммирования: 1 импульс на единицу параметра (например, 1 импульс/ м3)
• Частотный выход: частота пропорциональна амплитуде параметра (например, 10 Гц = 1 м3/час)

Реле сигнализации
Выбор до 2-х плат, одного из следующих типов (см. примечание):

• Плата содержит 3 реле обычного исполнения Form-C; 120 В переменного тока, 28 В постоянного тока, максимум, 5 А максимум; мощность для постоянного тока 30 Ватт, для переменного тока 60 Ватт
• Плата содержит 3 реле герметичного исполнения Form-C; 120 В переменного тока, 28 В постоянного тока, максимум, 2 А максимум; мощность для постоянного тока 56 Ватт, для переменного тока 60 Ватт

 Примечание: 6 дополнительных плат входов/выходов максимум.

Кабели

• Стандартные: пара коаксиальных кабелей, тип RG62 a/u длиной до3 м
• Дополнительно: длина кабелей до330 м

Предусилитель

• Предусилитель, устанавливаемый по месту, при использовании длинных кабелей или в условиях значительного ослабления сигнала
• Рабочая температура: от -40 до 60 °С

 Функциональные характеристики

Встроенный компьютер

• Программируется с помощью клавиатуры
• Производит расчет массового расхода и другие параметры потока в реальном времени при одновременном поддерживании функций программирования, записи и вывода данных, калибровки и диагностики

Запись данных

• Объем памяти позволяет сохранять до 43000 данных в линейном или циклическом формате для формирования стандартных журналов или журналов ошибок
• С помощью клавиатуры устанавливаются: единицы измерения для параметров в журналах данных, интервал записи в журнал, время начала и окончания журнала

Функции дисплея

• На экран графического дисплея выводятся значения расхода в численном или графическом формате, а также данные из памяти и диагностические параметры

Выход на принтер

• Поддерживает большинство термопринтеров и устройств контактной печати. Вывод данных - в численном или графическом ("диаграмма в виде полосок") формате.

 Характеристики преобразователей

Стандартные ультразвуковые преобразователи

Тип преобразователя

• Т9

Рабочая температура

• От -40 до 205 °С

Рабочее давление

• От 0,1013 до 1,824 МПа; 5,472 МПа давление испытаний.

Материалы

• Титан

Технологические соединения

• Держатель с резьбой (TH) из нержавеющей стали 316 SS с кольцевой высокотемпературной прокладкой,1 дюймNPTM.

Монтаж преобразователей

• Измерительный участок
• Холодная "врезка"

Исполнение

• Взрывобезопасное (категория взрывобезопасности Class 1, Div. 1, Groups C, D)
• Пожаробезопасное (сертификат INIEX для категорий EEx d II C Т4 и T6)
• Защищенное от атмосферных воздействий (NEMA-4X, IP65)

 Ультразвуковые преобразователи для высокой температуры и давления

Тип преобразователя

• Система ультразвуковых преобразователей BWT и держатель (для получения информации о технических характеристиках системы BWT обращайтесь в наш офис).

 Преобразователи температуры

Тип преобразователя

• Стандартные: платиновые термометры сопротивления градуировки 100П с 3-х проводной схемой подключения; возможна поставка погружных и накладных датчиков
• Дополнительно: преобразователи с выходным сигналом от 4 до 20 мА и входом для термометров сопротивления

Абсолютная погрешность

• 0,15°С

Пределы измерения

• В зависимости от заказа

 Преобразователи давления

Тип преобразователя

• Измерительные преобразователи абсолютного давления с выходным сигналом от 4 до 20 мА.

Относительная погрешность

• 0,25 %

Пределы измерения

• В зависимости от заказа

 Размеры и материалы труб

Материалы

• Все металлы

Размеры труб

• От 50 до1200 мм

 Дополнительные возможности

РС совместимый программный интерфейс

• Программное обеспечение Instrument Data Manager (IDM) для связи GS868 с компьютером. В комплект входит: 3,5 дюймовые дискеты, кабель для внутренних соединений (пожалуйста, указывайте тип) и инструкция пользователя.

*Технические характеристики и комплект поставки оборудования для контроля водопроводных сетей могут быть изменены производителем без предварительного уведомления.
