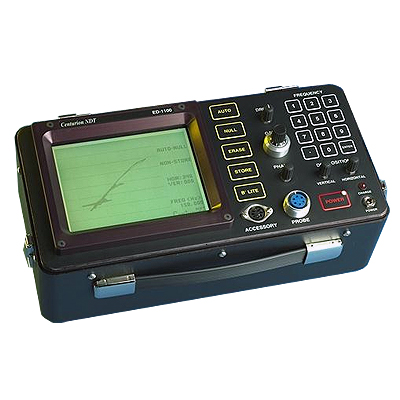

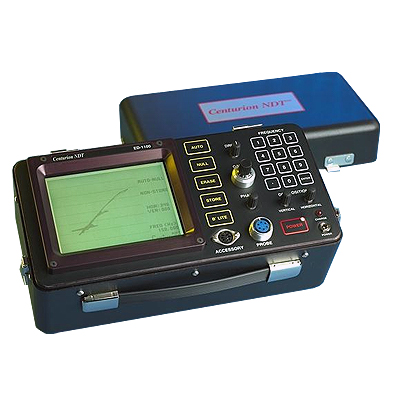

ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП ED-1100

Тип оборудования: вихретоковый дефектоскоп
Производитель вихретокового дефектоскопа ED-1100: CENTURION, США

Серия:ED
Модель: ED-1100
Описание: Переносной вихретоковый прибор для поиска трещин в металле

Гарантия на вихретоковый дефектоскоп ED-1100: 1 год.

Портативный универсальный вихретоковый дефектоскоп ED-1100 фирмы Centurion NDT внесен в Государственный реестр средств измерений РФ

Описание вихретокового дефектоскопа ED-1100

Centurion ED-1100 - это универсальный портативный вихретоковый прибор с микропроцессорным управлением и изменяемой   рабочей  частотой в пределах от 100Гц до 6Мгц, предназначенный для обнаружения поверхностных и подповерхностных дефектов в магнитных и   немагнитных материалах. Имеет жидкокристаллический дисплей с возможностью запоминания  сигнала. Работает в амплитудно-фазовом режиме и режиме временной развертки. ED – 1100 может эксплуатироваться как в заводских, так и  в полевых условиях. Заключен в прочный алюминиевый корпус пылевлагозащищённого исполнения. Широкий выбор абсолютных,  дифференциальных и трансформаторных преобразователей.

Возможности вихретокового дефектоскопа ED-1100 Centurion

В комплект дефектоскопа ED-1100 может быть включен как опция интеллектуальный вихретоковый преобразователь, который по характеристикам значительно превосходит классические. Как известно, вихретоковый контроль осложнен сигналами множества мешающих факторов. Интеллектуальный преобразователь дает сигнал при обнаружении несимметричности поля рассеяния вызванного только дефектом, несплошностью металла, трещиной, раковиной. Таким образом отсутствует сигнал от зазора и перекоса преобразователя. Чувствительность к поверхностным дефектам прибора с таким преобразователем определяется как способность выявлять дефекты, размеры которых составляют два наибольших измерения шероховатости (2xRz).

Применение вихретокового дефектоскопа ED-1100 с интеллектуальным преобразователем обеспечивает высокую производительность т.к. существуют модели датчиков с широкой рабочей поверхностью.

Преобразователь универсален, один интеллектуальный преобразователь заменяет собой около 20 типовых.

Вихретоковый дефектоскоп ED-1100 с интеллектуальным преобразователем может выявлять дефекты через покрытие толщиной до 6 мм, сохраняя хорошую чувствительность. Преобразователь обеспечивает высокую глубину проникновения вихревых токов. Рабочая поверхность преобразователя металлическая износостойкая. Одно из применений прибора ED-1100 с интеллектуальным преобразователем - поиск стресскоррозионных трещин в магистральных трубопроводах под изоляционным покрытием.

Возможен контроль многослойных структур из немагнитных металлов, например поиск коррозии под обшивкой самолетов. Предлагаются специализированные профилированные преобразователи под конкретную задачу, есть успешные решения для контроля колес самолетов.

Характеристики вихретокового дефектоскопа ED-1100

Жидкокристаллический дисплей с возможностью запоминания сигнала (размер по диагонали 152 мм);

Диапазон настройки частоты от 100 Гц до 6 МГц;

Диапазон регулировки фазы: от 0° до 360°;

Питание от аккумуляторов, одной зарядки которых достаточно для работы в течение 12 часов;

Ударопрочный алюминиевый корпус;

Широкий    выбор   абсолютных,   дифференциальных   и   трансформаторных преобразователей, а так же сканеры для автоматического контроля отверстий;

Диапазон рабочих температур от -18º до 49ºС;

Размеры прибора: 15,2 х 30,4 х 15,2 см;

Вес прибора: 3,4 кг.
