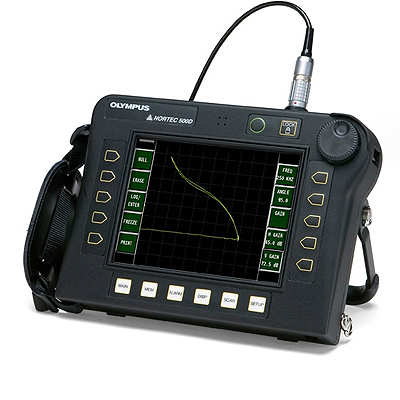

Вихретоковый дефектоскоп Nortec 500

  • дефектоскоп Nortec 500

    /images/all/3/525/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп Nortec 500

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Магнитно-вихретоковый дефектоскоп ВИД-345



Внимание! Прибор Nortec 500 больше не выпускается. Замена вихретоковый дефектоскоп Nortec 600.



Тип оборудования: вихретоковый дефектоскоп
Производитель:
Olympus, США

Серия: Nortec 500
Модели:
Nortec 500, Nortec 500S и Nortec 500D
Описание: Переносной вихретоковый прибор для поиска трещин в металле



Серия вихретоковых дефектоскопов Nortec 500 превосходит предыдущую серию вихретоковых приборов NORTEC и также имеет три конфигурации - вихретоковый дефектоскоп Nortec 500, Nortec 500S и Nortec 500D.
Каждой конфигурация вихретокового дефектоскопа
NORTEC 500 имеет цифровые интерфейсы, увеличенное разрешение и уменьшенный уровень шумов.





Отличительные особенности вихретокового дефектоскопа Nortec 500

- Встроенные балансные катушки позволяют использовать недорогие абсолютные датчики без внешних адаптеров балансных катушек.
- Встроенный предусилитель даёт при необходимости дополнительное усиление при решении сложных задач.
- Наличие VGA выхода даёт возможность работы, не оглядываясь постоянно на экран самого прибора.
- Опция дистанционного обнуления позволяет обнулить датчик и очистить экран с помощью управления на самом датчике.
- Если вес очень критичен, уменьшенные аккумуляторы «облегчают» прибор до 1,2 кг, без ущерба разрешению и размеру экрана.



Модификации вихретоковых дефектоскопов серии Nortec 500

- Вихретоковый дефектоскоп Nortec 500 предоставляет возможность  базового одночастотного контроля и вывода результатов на внешние устройства.
- Вихретоковый дефектоскоп Nortec 500S имеет те же возможности, что и Nortec 500,плюс  поддержка вращающихся сканеров, измерение проводимости и толщин непроводящих покрытий.
- Вихретоковый дефектоскоп Nortec 500D имеет те же возможности, что и Nortec 500S , плюс возможность одновременного контроля двумя частотами.



Технические характеристики вихретокового дефектоскопа Nortec 500

Диапазон Частот: 50Гц-12МГц

Усиление: 0-90 dBс шагом 0.1 dB Горизонтальное и вертикальное усиление могут быть настроены отдельно или вместе.

Фазовращение:  0o - 359o, шаг 1o

Развёртка: Настраиваемая от 0.005 - 4 секунд на деление

ВЧ-фильтр: 10 - 500 Гц и широкополосный

НЧ-фильтр: Откл., от 2 до 500Гц. 2-х  полюсный отклик

Встроенный предусилитель: 5X (14 dB) дополнительное усиление

Напряжение возбуждения датчика: 2, 6, 12 вольт

Изменяемое послесвечение: Послесвечение экрана может изменяться от 0.1 до 5 секунд.

Типы датчиков: Абсолютные и дифференциальные, параметрические или трансформаторные. Прибор полностью совместим со всеми датчикамиNORTECPowerLinkTM.

Сигнализации: Могут быть установлены на положительную или отрицательную логики.

Режимы сигнализации: от 1 до 3-х прямоугольных зон, секторные, амплитудные, проводимости, и толщины покрытий.

Память «снимков» экрана: 20 «снимков» экрана могут быть сохранены в памяти прибора, причём, как статичные, так и до 60 секунд в динамике. Кроме того они сохраняются с датой и временем «съёмки».

Память настроек: 120 собственных настроек. Дата и время автоматически записываются с каждой настройкой.

Вывод на печать: Обеспечивает конфигурируемый пользователем отчёт содержащий снимок экрана, дату и параметры датчика, включая серийный номер (только для датчиков PowerLinkTM)

Принтеры: Любой серийный принтер

Входы/Выходы

Питание: 2-х штырьковый разъём для зарядки аккумулятора и работы от сети переменного тока

Разъём USB: для подключения принтера или компьютера.

Разъём датчика: 16-и штырьковый LEMOи BNC

Аналоговые выходы: Горизонтальный и вертикальный +/- 5 вольт, 1В на деление для  каждого выхода.(4 выхода)

Выходы сигнализации: 15-и штырьковый разъём аналогового сигнала и сигнализации

VGA Выход: 15-и штырьковый разъём.

Габаритные размеры

Размеры: 216 мм x 140 мм x61 мм

Вес: от 1.2 до 1.7 кг, в зависимости от конфигурации.

Дисплей: 133мм х 99мм, 165мм - диагональ, цветной VGA (640х480 точек).

Рабочая температура: -10oC/+ 55 oC

Температура хранения: -51oC/+71oC

Влажность: от 5 до 95% +/- 5%

Рабочая высота: до 4,600 м

Питание

Питание: разъём для зарядки аккумулятора и работы от сети переменного тока, напряжением от 85 до 240 вольт и частотой от  50 до 60 Гц. Аккумуляторы могут быть заряжены во внешнем зарядном устройстве. Типичное время зарядки около 4 часов.

Аккумуляторы:Li-Ion, ёмкостью  2,4 или 8,8 Ач

Индикатор заряда аккумулятора: индикатор на дисплее"gasgauge"показывает примерное время работы до разряда. Функция предупреждения о разряде за 10 минут.

Время работы от аккумулятора: от 3 до 8 часов. (номинальное, в зависимости от конфигурации).

Проводимость

(Модели Nortec 500Sи Nortec 500D)

Частоты: 60 кГц или 480 кГц Датчики: датчики проводимости NORTEC

Диапазон и точность измерений: От  0.9% до 110% по шкале IACSили от 0.5 до 64 МСМ/м. Точность +/- 0.5% по шкале IACSот 0.9% до 65% и +/- 1.0% от измеренного значения при значениях более 62%. Соответствует или превосходит требования BAC 5651.

Измерение непроводящих покрытий: от 0 до 0.38мм.  Точность  +/- 0.025мм.

Сканеры

(модели дефектоскоп Nortec 500Sи дефектоскоп Nortec 500D)

Поддержка сканеров: Работает со всеми сканерами NORTECи другими серийно выпускаемыми сканерами.

Дисплей с памятью: Сохраняет до 60 развёрток на отверстие, а также значение расстояния до дефекта от начала сканирования (только сканер PS-5)

Вторая частота

(модель Nortec 500D)

Вторая частота: от 25 Гц до 6 МГц,

2-я частота - выбирается как значение точного деления первой частоты в пропорции  1/2 (F1 < 6МГц), 1/4, 1/8, 1/16, 1/32 .

Дисплей: первая или вторая частота, сумма двух, разница двух, деление экрана пополам с отражением выбранной комбинации частот F1 и F2, и смешанных частот.

НЧ-фильтр:  возможен только на основной (F1) частоте.
