Трассотечепоисковый комплект Успех-АТГ-525.60

Тип оборудования: Трассотечепоисковый комплект

Производитель: Россия

Серия: Успех АТГ

Модель: Успех-АТГ-525.60

Описание: прибор для обнаружения мест утечки в подземных трубопроводах систем водо-, теплоснабжения, кабельных линий

Гарантия на трассотечепоисковый комплект Успех-АТГ-525.60: 12 месяцев

Назначение прибора:

Комплект трассотечепоисковый Успех АТГ-525.60 используется для локализации мест расположения скрытых коммуникаций, а также для определения глубины залегания кабельных линий и трубопроводов из электропроводящих материалов. С помощью данного прибора возможна также трассировка кабельных линий, находящихся под напряжением и металлических трубопроводов с наведенным излучением в пассивном режиме. Поиск утечек из трубопроводов возможен на глубине до 6 метров.

Комплект трассотечепоисковый Успех АТГ-525.60 предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель Успех АТГ-525.60 - универсальный многофункциональный комплект, объединяющий в себе три устройства:

1. Трассоискатель с электромагнитным датчиком;

2. Комплект для поиска повреждений кабеля акустическим методом;

3. Течеискатель с акустическим датчиком.

Особенности генератора:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М.
• Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

АП-027 ­ это многофункциональный прибор, которыйпозволяет:

• Осуществлять поиск утечек жидкостей из трубопроводов.
• Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
• Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
• Наличие функции выбора кабеля из пучка.

Существенные преимущества

• Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
• Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
• Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности

• Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
• Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
• Регулируемый уровень подсветки.
• Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП-027 в различных режимах работы

Режим «течепоиск»

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1...2 кГц.
Выбор полосы пропускания внутри частотного диапазона - по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50...60, 100...120, 512, 1024, 8928, 33000 Гц или «широкая полоса».
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»

Поиск трассы коммуникации из любого (в том числе и неэлектропроводящего) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики

• акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
• электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
• контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
• бесконтактный датчик - определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
• «клещи» индукционные (КИ) для выбора кабеля из пучка.

Масса приемника: 0,46 кг.
Габаритные размеры приемника: 220x102x42 мм

Визуальная индикация

1. Двухсегментная шкала уровня сигнала с цифрой 0...100% (суммарное и «полезное» значения)
2. График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0...100%
3. Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
4. «История» измерений («память» на 30 значений уровня сигнала).

Технические характеристики трассотечепоискового комплекта Успех АТГ-525.60:

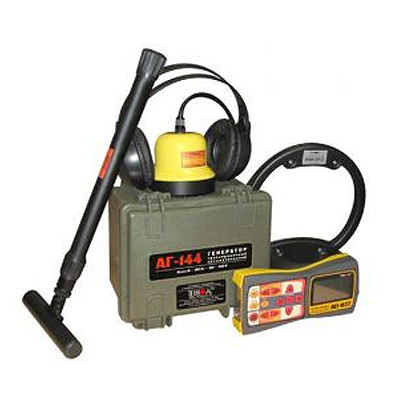

Комплект поставки трассотечепоискового комплекта Успех АТГ-525.60:

• генератор АГ-144;
• приёмник АП-027;
• электромагнитный датчик ЭМД-237;
• антенна рамочная ИЭМ-301.2;
• датчик акустический АД-227;
• головные телефоны;
• дополнительные принадлежности.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
