| снят с производства ЗАМЕНА: 45MG |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
Внимание! Приборы больше не выпускается. Замена толщиномер 45MG.
Тип оборудования: Ультразвуковой толщиномер
Производитель: Panametrics, Olympus, США
Серия: 35
Модели: 35, 35DL, 35HP, 35DLHP
Описание: Прецизионный толщиномер
Сертификат на ультразвуковой толщиномер 35:
- Сертификат Госстандарта РФ. Толщиномер 35, 35DL, 35HP, 35DLHP внесен в Государственный реестр средств измерений
Описание ультразвуковых толщиномеров серии 35
Ультразвуковые толщиномеры Panametrics серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины. Эти ультразвуковые толщиномеры имеют несколько режимов измерений с использованием контактных, иммерсионных преобразователей и преобразователей с линией задержки.
Назначение прецизионных ультразвуковых толщиномеров серии 35 Panametrics
Ультразвуковой толщиномер серии 35 предназначен для прецизионного измерения толщины различных материалов (металл, пластик, резина, стекло, композиты и др.) при одностороннем доступе и обладает возможностью отображать А-скан и изменять настройки режима измерения.

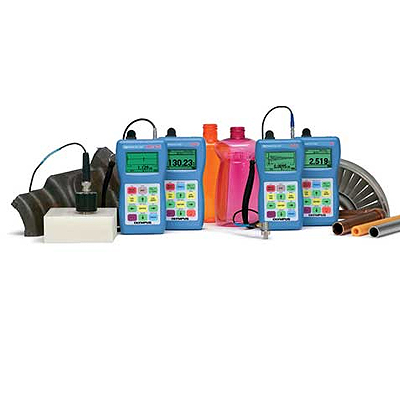

Толщиномеры Panametrics серии 35 используются в аэрокосмической отрасли промышленности для измерений толщины стенки лопаток ТРД и ГТД, толщины остекления кабины летательного аппарата, толщины листов в местах пластической деформации, сварных патрубков, сельсинов и других деталей ответственного назначения. Приборы также применяются для измерений толщины деталей точного литья, контактных линз, пластиковых и стеклянных бутылок, колб, лампочек, канистр, трубок малого диаметра, змеевиков, изоляционных покрытий и много другого.
Ультразвуковые толщиномеры 35 и 35DL предназначены для проведения измерений толщины металлов, пластмасс, стекла и др. тонких материалов.
Толщиномеры 35HP, 35DL-HP – для проведения измерений толщины материалов с большим затуханием звука, как например, металлическое литье, толстая резина, стекловолокно и композиционные материалы.
Ультразвуковые толщиномеры 35DL и 35DL-HP дополнительно оснащены регистратором данных с гибкой буквенно-цифровой файловой организацией хранящейся информации и выводом ее в дискретном, последовательном и в 2-х координатном форматах.
Отличительные особенности прецизионных толщиномеров серии 35
В ультразвуковых толщиномерах 35, 35DL, 35HP, 35DLHP представлены различные функции и возможности, облегчающие проведение измерений: функция Авто-Вызова предназначена для выбора и повторного вызова из памяти прибора записанной стандартной или пользовательской настройки, коэффициент утоньшения отслеживает процент уменьшения толщины стенки, а функции Измерения Скорости Звука или Времени Пролета напрямую измеряют скорость звука в материале и т.д.
Возможности прецизионных толщиномеров серии 35
Ультразвуковые толщиномеры 35 и 35DL используются для большинства измерений
С моделями 35 и 35DL могут использоваться датчики с частотой от 2.25 до 30 МГц, что делает возможным проведение большинства измерений толщин, от очень маленьких до очень больших. В общей сложности, датчики с большей частотой и меньшим диаметром используются для исследований тонких или искривленных поверхностей, а так же для получения более точных данных.
Применение прецизионных ультразвуковых толщиномеров 35 и 35DL
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35, технические характеристики
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DL, технические характеристики
Пьезоэлектрические преобразователи (датчики) для ультразвуковых толщиномеров 35 и 35DL
|
ПЭП |
ТИП |
Диаметр, мм/ |
Сталь |
Диапазон толщин, мм |
Диапазон толщин, мм |
|
М116 |
контактный |
3/20 |
0.25-38 |
0.12-3,18 |
0,12-12,7 |
|
М112 |
контактный |
6/10 |
0.76-254 |
0.25-12,7 |
0,25-50,8 |
|
М1016 |
контактный |
3/10 |
0.76-38.1 |
0.25-6.35 |
0.25-50.4 |
|
М110 |
контактный |
6/5.0 |
1-380 |
0.63-12.7 |
0.63-76.2 |
|
М109 |
контактный |
13/5.0 |
1-508 |
0.63-12.7 |
0.63-76.2 |
|
М106 |
контактный |
13/2.25 |
2-508 |
1.27-25.4 |
1.27-76.2 |
|
М208 |
с линией задержки |
3/20 |
0.25-5 |
0.12-1.78 |
0.12-5 |
|
V260 |
с линией задержки |
3/15 |
0.5-5 |
0.2-3.8 |
0.2-10 |
|
М202 |
с линией задержки |
6/10 |
0.25-12.7 |
0.25-2 |
0.25-6 |
|
М206 |
с линией задержки |
13/5.0 |
1.25-19 |
0.76-4.3 |
0.76-12.7 |
|
М207 |
с линией задержки |
13/2.25 |
- |
1.5-4.3 |
1.5-12.7 |

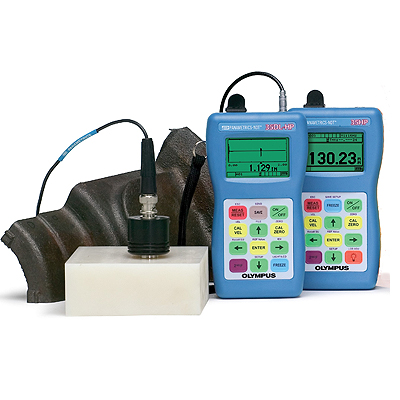

УЛЬТРАЗВУКОВЫЕ ТОЛЩИНОМЕРЫ 35HP и 35DLHP ДЛЯ СТЕКЛОВОЛОКНА, РЕЗИНЫ, КОМПОЗИТОВ И ЛИТЬЯ.
Толщиномеры 35HP с низкочастотной полосой пропускания и специальным генератором-приемником разработаны для оптимизации глубины проникновения ультразвука при измерении толстых материалов с высоким коэффициентом затухания и рассеивания ультразвуковых волн. Большинство других ультразвуковых толщиномеров для подобных измерений не применимо.
Прецизионные толщиномеры 35HP и 35DLHP применяются для измерений толщины стекловолокна, резины, композитов и литья при одностороннем доступе, а также для измерения скорости звука в этих материалах.
Толщиномеры серии 35HP благодаря использованию пониженного по сравнению с обычными толщиномерами частотного диапазона позволяют проводить измерения в крупнозернистых материалах, многослойных пластиках и других материалах с высоким затуханием ультразвука. Используются для измерения толщины текстолита, автомобильных и авиационных шин, резинового корда промышленных транспортеров, стеклопластиковых корпусов судов, керамических обтекателей и т.д. В приборах для измерения скорости звука ввод значения толщины может осуществляться с помощью цифрового штангенциркуля. По скорости ультразвука контролируются различные свойства материалов, в частности степень содержания шаровидного графита в отливках из чугуна.
Применение прецизионных ультразвуковых толщиномеров 35HP и 35DLHP
Особенности толщиномеров 35HP и 35DLHP
СБОР ДАННЫХ ДЛЯ СОСТАВЛЕНИЯ ДОКУМЕНТАЦИИ
Внутренний Регистратор Данных
Внутренний регистратор данных моделей 35DL и 35DL-HP позволяет записывать, повторно вызывать и пересылать 8000 показаний толщин с Идентификационными Кодами. Прибор с дополнительным режимом отображения формы волны способен так же сохранять 350 форм волны для получения данных о толщине. Все сохраненные данные могут быть переданы на компьютер для проведения анализа статистики.
Буквенно-цифровые Идентификационные Коды
Каждому записанному измерению соответствует имя файла из восьми символов и номер ID, содержащий до 10 цифр. Помимо толщины сохраняются все настройки параметров, как, например, скорость звука в материале, настройки датчика и режим измерения.
Аппаратный Расчет Статистики
В регистраторах данных моделей 35DL и 35DL-HP предусмотрена опция расчета статистики, позволяющая генерировать отчеты и передавать их непосредственно на печать.
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35HP, технические характеристики

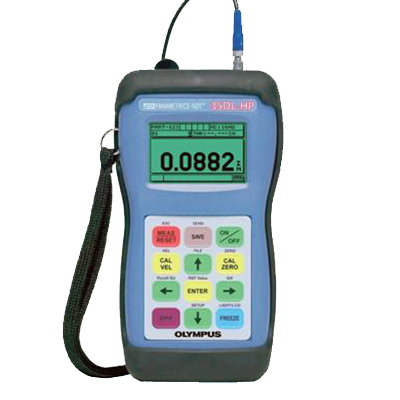

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DLHP
ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ ТОЛЩИНОМЕРОВ 35HP и 35DLHP
|
ПЭП |
Тип |
Диаметр, мм/ |
Диапазон толщин, сталь, мм* |
Диапазон толщин, пластик низкой плотности, мм* |
|
М101-SB |
контактный |
25/0.5 |
- |
6.60 . 63.50 |
|
М102-SB |
контактный |
1.0/25 |
- |
1.20 . 63.50 |
|
М103-SB |
контактный |
1.0/13 |
- |
1.20 . 63.50 |
|
М106-RM |
контактный |
13/2.25 |
2.00 - 508.00 |
1.27 . 25.41 |
|
M109-RM |
контактный |
13/5.0 |
1.00 - 508.00 |
0.63 . 12.70 |
|
M110-RM |
контактный |
6/5.0 |
1.00 - 380.00 |
0.63 . 12.70 |
|
M1036 |
контактный |
13/2.25 |
- |
1.20 . 63.50 |
|
M201-RM |
с линией задержки |
6/5.0 |
- |
1.20 . 6.60 |
|
M206-RB |
с линией задержки |
13/5.0 |
1.25 - 19.00 |
1.20 . 6.60 |
|
М207-RB |
с линией задержки |
13/2.25 |
- |
1.20 . 6.60 |
|
М2008 |
с линией задержки |
25/0.5 |
- |
6.60 . 63.50 |
Стандартный комплект ультразвуковых толщиномеров серии 35
Цифровой ультразвуковой толщиномер серии 35, ремень для крепления на запястье, 3 батареи типа АА, тестовый блок, кабель для подключения преобразователя, контактная жидкость, инструкция по эксплуатации, пластиковый транспортировочный кейс, два года ограниченной гарантии.
Аксессуары для ультразвуковых толщиномеров серии 35
MG2/RPC: Резиновый чехол;
35/WF: А-скан с возможностью регулировки;
35DL/RS232: nopTRS-232;
35DLHP/RS232: Порт RS-232;
35PCScope: Программа 35PCScope;
35/DLRETRO: Преобразование 35 в 35DL;
35HP/DLRETRO: Преобразование 35HPв 35DL-HP;
GageView: интерфейсная программа для подключения 35D и 35DL-HP к ПК;
USB/ADP-115 AC-115: Источник питания на 115В;
USB/ADP-230 AC-230: Источник питания на 230В.
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по ультразвуковым толщиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для измерения толщины по всей России курьерскими службами и транспортными компаниями.
