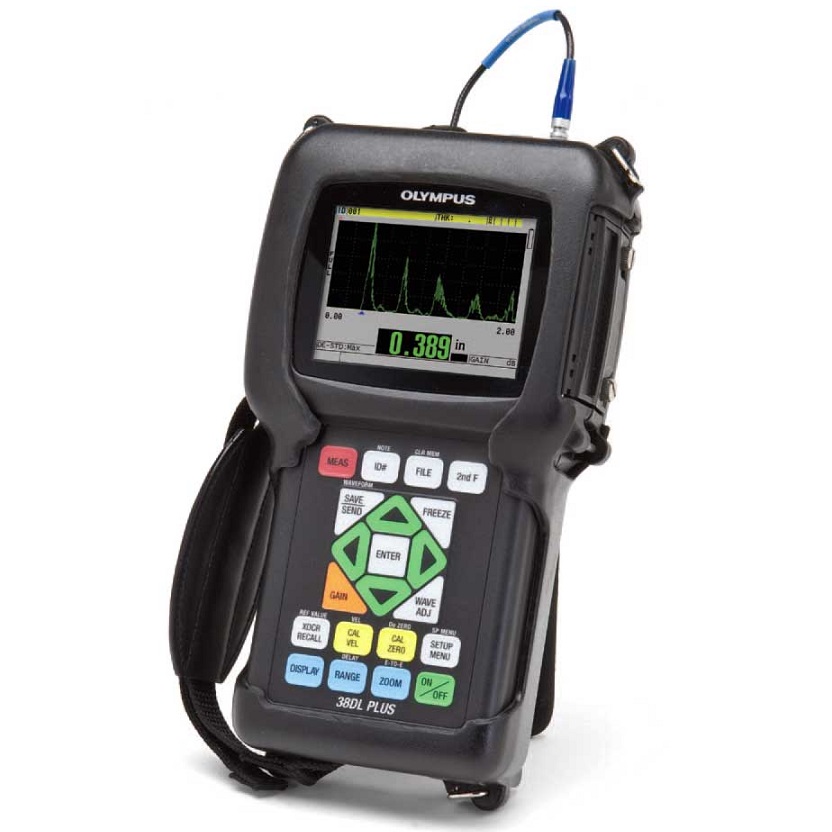

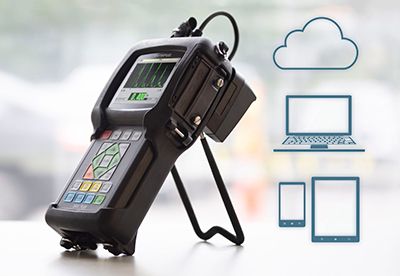

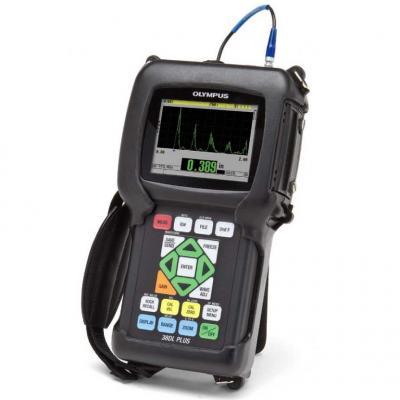

Толщиномер Olympus 38DL PLUS
Тип оборудования: толщиномер ультразвуковой
Производитель толщиномеров: Olympus NDT (Panametrics), США
Серия: 38DL
Модель: 38DL PLUS
Описание: высокоточный ультразвуковой прибор для измерения толщины металла
Гарантия на толщиномер 38DL PLUS: 12 месяцев.
Назначение прибора:
Ультразвуковой толщиномер 38DL PLUS - это усовершенствованная модификации популярного толщиномера 37DL PLUS производства Panametrics (Olympus NDT).
Толщиномер 38DL PLUS обладает уникальными техническими возможностями одновременно четырех прецензионных толщиномеров модели 25DL PLUS, 25 HP PLUS, 37 DL PLUS, 25 MULTY PLUS. Кроме того, имеет более компактный вид и дружественный интерфейс.
В приборе 38DL PLUS реализованы многие измерительные функции и возможности, а так же специально разработанные программные опции. Герметичный корпус выполнен в соответствии с требованиями стандарта IP67, что обеспечивает возможность работы в окружении с повышенной влажностью и значительной вибрацией. Цветной прозрачно-отражающий VGA дисплей гарантирует прекрасную видимость в различных условиях - как при ярком свете, так и в полной темноте.
Прибор оснащен простой эргономичной клавиатурой, доступ ко всем функциям которой легок как правой, таки левой рукой.
Основные возможности толщиномера 38DL PLUS:
- Возможность работы с одноэлементными и раздельно-совмещенными датчиками.
- Широкий диапазон толщин: от 0.08 мм (0.003 дюйма) до 635 мм (25 дюймов) - в зависимости от материала и датчика.
- Определение толщины покрытых коррозией материалов с помощью раздельно-совмещенных датчиков.
- Определение толщины через покрытие «THRU-COAT®» и измерения «Эхо-Эхо» на окрашенных поверхностях
- Программная опция определения толщины окисла/окалины
- Стандартное разрешение от 0.01 мм или 0.001 дюйма для всех датчиков
- Программная опция «High Resolution» обеспечивает высокое разрешение в 0.001 мм (0.0001 дюйма) при работе с одноэлементными датчиками на 2.25 - 30 МГц
- Программная опция «Multilayer» позволяет проводить измерения до 4 слоев одновременно.
- Программа «High Penetration» для работы с материалами с высоким уровнем затухания УЗ: стекловолокно, резина и литье
- Измерение толщины, скорости распространения ультразвука и времени пролета
- Дифференциальный режим и режим Скорости Снижения
- Временной B-скан; 10,000 значений на скан
- Технология « High Dynamic Gain» компании Olympus обеспечивает высокое динамическое усиление за счет цифровых фильтров
- Функция «V-Path Builder» предназначена для коррекции УЗ-пути
- Прибор разработан в соответствии со стандартом EN15317
- Компактный и легкий - 0.814 кг

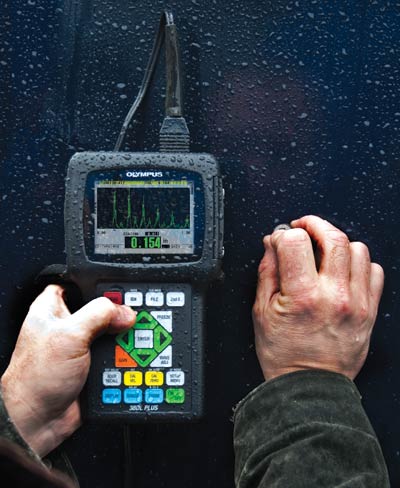

- Прочный прибор, разработанный в соответствии со стандартом IP67
- Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810F, Метод 511.4, Процедура I.
- Прошел испытание на устойчивость к ударам: MIL-STD-810F, Метод 516.5, Процедура I, 6 циклов на каждую ось, 15 g, 11 мс, Half sine.
- Испытание на устойчивость к вибрации: MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рисунок 6, воздействие: 1 час на каждую ось.
- Широкий диапазон рабочих температур
- Защитный резиновый чехол с подставкой
- Цветной прозрачно-отражающий VGA дисплей: обеспечение четкости при естественном освещении или в помещении Простота работы Работа вне помещения, режим A-скан Работа в помещении, режим B-скан
- Удобство работы с клавиатурой как левой, так и правой рукой • Простой рабочий интерфейс с прямым доступом ко всем функциям
- Возможность записи данных как на внутреннюю, так и на внешнюю MicroSD карту памяти
- Порт передачи данных USB и RS-232
- Буквенно-цифровой регистратор данных с возможностью записи до 475,000 значений толщин или 20,000 форм волны
- VGA выход для подключения к компьютеру или внешнему монитору
- Стандартные/Пользовательские настройки раздельно-совмещенных датчиков
- Стандартные/Пользовательские настройки одноэлементных датчиков
- Автоматическое распознавание датчика для стандартных раздельно-совмещенных датчиков серии D79X
- Оптимизированные стандартные настройки усиления в процессе калибровки раздельно-совмещенного датчика
- Определение толщины через покрытие THRU-COAT® и измерения Эхо-Эхо на поверхности с покрытием
- Высокотемпературные измерения; до 500 °C (932 °F)
- Измерения толщины труб паровых котлов и внутренней окалины (опция) с помощью одноэлементных датчиков M2017 или M2091
- Датчик EMAT (E110-SB) для измерения без применения контактной жидкости толщины труб паровых котлов при наличии внешней окалины/окисла Технология измерения через покрытие Thru-Coat® Для измерения толщины металла используется один донный эхо-сигнал. Возможен вывод на дисплей толщины металла и покрытия, для каждой величины проводится коррекция скорости звука в материале. Не требуется удаления покрытия или краски с поверхности. Для работы в режиме THRU-COAT используются раздельно-совмещенные датчики D7906-SM, D7906-RM, и D7908.
Температурная компенсация Изменения температуры материала влияют на скорость распространения звука и точность измерения толщины. Функция температурной компенсации предусматривает ручной ввод температуры калибровочного блока и текущей (высокой) температуры в точках измерения. 38DL PLUS автоматически отображает толщину после проведения компенсации. Опциональная программа измерения окалины 38DL PLUS использует расширенный алгоритм для измерения толщины окалины внутри труб паровых котлов. На дисплее прибора одновременно отображается толщина металла трубы и толщина слоя окалины. Знание толщины окалины позволяет спрогнозировать срок службы трубы. Для данного приложения рекомендуем использовать датчик M2017 или M2091.

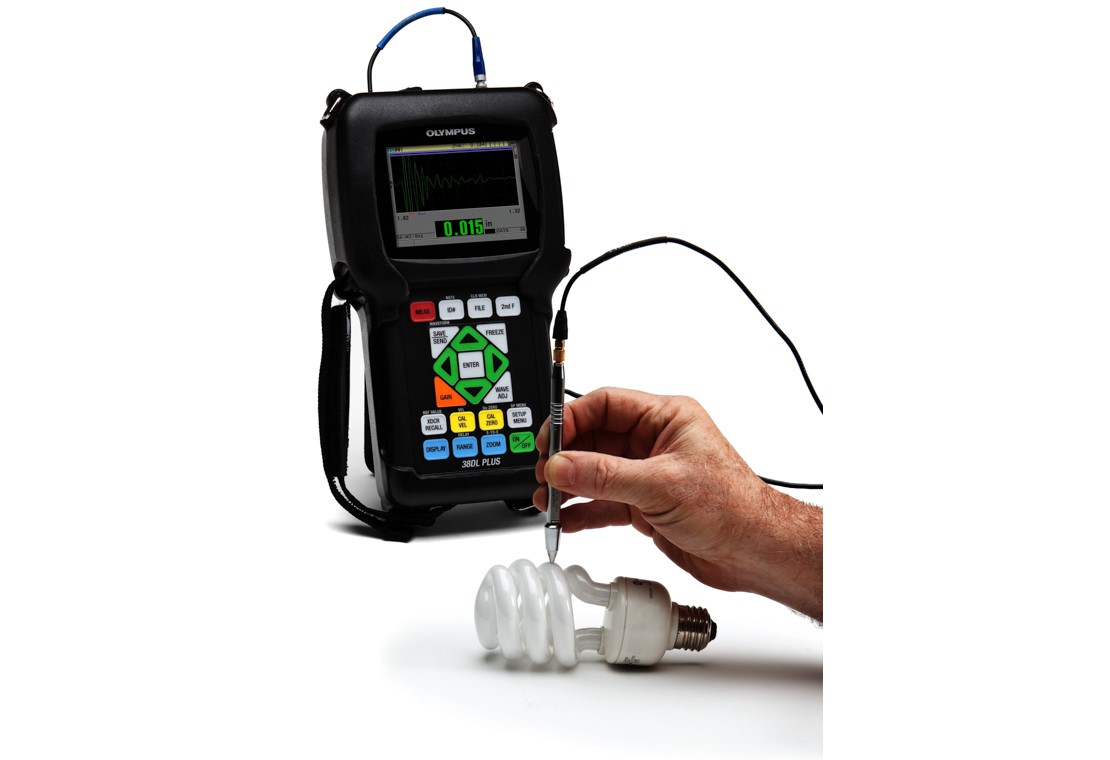

Формирование кривой УЗ-пути Эта новая и запатентованная программная опция позволяет построить пользовательскую кривую компенсации пути УЗ для почти всех раздельно-совмещенных датчиков. Кривая может быть сохранена и повторно вызвана в числе прочих пользовательских настроек раздельно-совмещенных датчиков. В процессе проведения калибровки введите известную толщину от 3 и до 10 калибровочных точек, прибор построит траекторию УЗ-пути. Автоматическое распознавание датчика Для всех стандартных раздельно-совмещенных датчиков действует функция Автоматического Распознавания, которая автоматически вызывает кривую коррекции пути УЗ для конкретного датчика. Измерение толщины пластик, металла, композитов, стекла, резины, керамики При использовании одноэлементных датчиков возможно проведение точных измерений толщины металлов, пластика, композитов, стекла, керамики и прочих материалов. Эти датчики представлены в широком диапазоне частот, диаметров и типов разъемов. За счет программной опция «High Resolution» проводятся точные измерения толщины с разрешением в 0.0001 дюйма или 0.001 мм.
- Стандартное разрешение 0.01 мм (0.001 дюйма) для всех датчиков
- Опция «High Resolution» обеспечивает измерения с разрешением до 0.001 мм (0.0001 дюйма) для одноэлементных датчиков с частотой от 2.25 МГц до 30 МГц
- Программа «High Penetration» для проведения измерения материалов с высокой степенью затухания УЗ: стекловолокно, резина и литье
- Возможность одновременного измерения толщин до четырех слоев
- Измерения толщины, скорости звука и времени пролета УЗ
- Обеспечение простоты измерения за счет функции автоматического вызова стандартных и пользовательских настроек Программная опция «High Penetration» Опция позволяет с помощью одноэлементного низкочастотного датчика (0.5 МГц) измерять толщину толстых деталей или материалов с высокой степенью затухания УЗ (резина, стекловолокно, лить и композиты).
Программная опция «Multilayer» Программа рассчитывает и одновременно отображает толщину до четырех отдельных слоев. Возможно также отображение общей толщины выбранных слов. Типичные приложения включают измерение толщины промежуточных слоев в пластиковых топливных баках, формовках бутылок и мягких контактных линзах. Регистратор данных и ПК интерфейс В 38DL PLUS реализован полнофункциональный двунаправленный буквенно-цифровой регистратор данных, обеспечивающий простоту сбора и передачи значений толщины и данных формы волны.
- Внутренняя память 475,000 значений толщины или 20,000 форм волны со значениями толщины
- Имя файла длиной до 32 символа
- Идентификационный номер ID# длиной до 20 символов (TML#)
- 9 форматов файла: Инкрементальный, Последовательный, Последовательный с пользовательскими точками, 2-D координатная решетка, 2-D координатная решетка с пользовательскими точками, 3-D координатная решетка, 3-D пользовательская решетка, тип «Boiler» и Ручной режим
- Запись до 4 комментариев (примечания) для каждого ID# (TML)
- Запись комментариев (примечаний) в ID# или в диапазон ID#
- Внутренняя и внешняя MicroSD карты памяти
- Копирование информации; возможность копирования файлов между внешней и внутренней MicroSD картами памяти
- Стандартный порт USB и RS-232
- Двухсторонняя передача настроек одноэлементных и раздельно-совмещенных датчиков
- Встроенные инструменты построения статистических отчетов
- Встроенная программа просмотра DB Grid View с тремя программируемыми цветами
- Программа интерфейса GageViewTM позволяет проводить обмен данных с 38DL PLUS через порт USB, RS-232; возможность считывания и записи на карту памяти MicroSD.
- Экспорт внутренних файлов на карту памяти MicroSD в Excel совместимом формате CSV (значения, разделенные запятой) Встроенная программа просмотра «DB Grid View» с тремя программируемыми цветами Программа интерфейса GageViewTM
Программа интерфейса GageView - приложение Windows для сбора, создания, печати и управления данными с 38DL PLUS.
- Создание наборов данных
- Редактирование записанных данных
- Просмотр наборов данных и файлов инспекции; включает значения толщины, значения настройки прибора и значения настройки датчика
- Загрузка и выгрузка значений толщин на и с прибора
- Экспорт результатов контроля в электронную таблицу или другие программы
- Сбор снимков дисплея
- Печать отчетов по толщине, таблиц настроек, статистики и цветной решетки
- Обновление программного обеспечения
- Загрузка и выгрузка файлов настройки одноэлементных и раздельно-совмещенных датчиков
Технические характеристики толщиномера 38DL PLUS:
| Измерения |
| Режим измерения с использованием двухэлементного датчика |
Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| Измерения THRU-COAT® |
Измерение реальной толщины металла и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM и D7908) |
| Эхо-эхо измерения Thru- Paint |
Время между двумя последовательными донными эхо-сигналами для определения толщины краски или другого покрытия |
| Режимы измерения с использованием одноэлементного датчика |
Режим 1. Временной интервал между импульсом возбуждения и первым донным эхо-сигналом
Режим 2. Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков)
Режим 3. Временной интервал между последовательными донными эхо-сигналом, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков)
Оксид: опция
Многослойный режим: опция
|
| Диапазон толщины |
От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации |
| Диапазон скорости в материале |
От 0,508 до 13,998 мм/мкс |
| Разрешение (регулируемое) |
Низкое: 0,1 мм Стандартное: 0,01 мм Высокое разрешение (опция): 0,001 мм |
| Диапазон частот датчика |
Стандартный: от 2,0 до 30 МГц (-3 дБ) Повышенное проникновение (опция): 0,50 до 30МГц (-3 дБ) |
| Общие |
| Диапазон рабочей температуры |
От -10°С до 50°С |
| Клавиатура |
Герметизированная тактильная клавиатура с цветовой кодировкой и подачей звуковых сигналов |
| Корпус |
Ударопрочный водостойкий герметизированный корпус с герметизированными разъемами. Отвечает требованиям IP67. |
| Размеры (Ш x В x Г) |
Габаритные: 125 мм x 211 мм x 46 мм |
| Масса |
0,814 кг |
| Электропитание |
Адаптер AC/DC, 24 В; литий-ионный аккумулятор 23,760 Втч; или дополнительные элементы 5 AA |
| Время работы от литий- ионного аккумулятора |
Время работы: минимальное 12,6 ч, стандартное 14 ч, максимальное 14,7 ч. Быстрая зарядка: от 2 до 3 часов |
| Стандарты |
Конструкция отвечает требованиям EN15317 |
| Дисплей |
| Цветной прозрачно-отражающий дисплей |
Жидкокристаллический дисплей размером 56,16 х 74,88 мм |
| Выпрямитель |
Полноволновой, РЧ, полуволновой положительный или отрицательный |
| Входы/Выходы |
| USB |
1.0 клиент |
| RS-232 |
да |
| Карта памяти |
Максимальная емкость: внешняя карта MicroSD на 2 ГБ |
| Видеовыход |
Стандартный выход VGA |
| Внутренний журнал регистрации данных |
| Журнал регистрации данных |
38DL Plus индифицирует, сохраняет, вызывает, стирает и передаетданные измерений толщины, изображения сигналов и конфигурацию измерителя через стандартный последовательный порт RS-232 или USB |
| Емкость |
475 000 значений измерений толщины или 20 000 форм сигналов со значениями измерений толщины |
| Имена файлов, идентификационные номера и комментарии |
Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода |
| Структура файлов |
Девять стандартных или пользовательских файловых структур для конкретных приложений |
| Отчеты |
Встроенные функции построения отчетов по статистическим данным, минимальным/максимальным значениям для определенных мест замеров; обзор минимальных значений; сравнение файлов; отчеты об аварийных сигналах |
Стандартный комплект поставки прибора:
- Ультразвуковой толщиномер 38DL PLUS, питание от линии AC или батареи, от 50 Гц до 60 Гц (в комплект могут быть включены стандартные раздельно-совмещенные датчики)
- Зарядное устройство/ AC адаптер (100В AC, 115В AC, 230В AC)
- Внутренний регистратор данных
- Программа интерфейса GageView
- Тестовый блок и контактная жидкость
- Кабель USB
- Резиновый защитный корпус с подставкой и ремнем на шею
- Инструкция по эксплуатации
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
