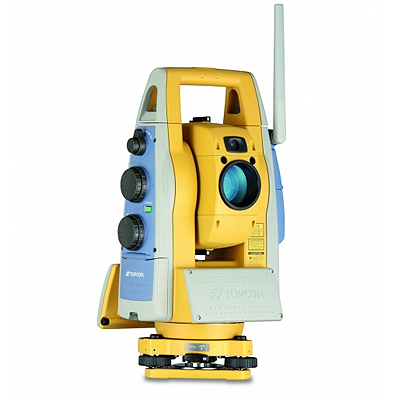

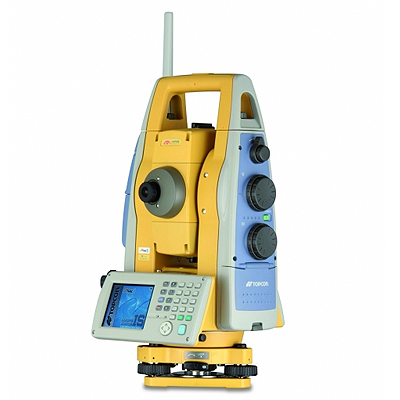

Роботизированный тахеометр Topcon IS-305
Тип оборудования: тахеометр, роботизированный тахеометр, геодезический прибор
Производитель: Topcon Corporation, Япония
Серия: Topcon IS
Модель: Topcon IS-305
Описание: Прибор для измерения расстояний, горизонтальных и вертикальных углов. Тахеометр используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек.
Гарантия на роботизированный тахеометр Topcon IS-305: 12 мес.
Назначение прибора:
Роботизированный тахеометр Topcon IS-305 серии IS (Imaging Station) является одной из самых последних разработок компании Topcon. Встроенные цифровые фотокамеры, функция сканирования и поддержка сетей Wi-Fi - делают данный прибор универсальным и удобным для использования практически при выполнении любых инженерных задач в области геодезии. Оснащение данного прибора двумя фотокамерами и цветным сенсорным экраном позволяет производить наведение и измерения на съёмочные точки простым нажатием стилуса на экран. При помощи обзорной широкоформатной камеры, расположенной над объективом, производится поиск и примерное наведение на съёмочную точку. А с помощью встроенной в зрительную трубу (коаксиальной) камеры выполняют более точное наведение на съёмочную точку. Точка, которую Вы видите на экране, является той же самой точкой, которую Вы видели бы через зрительную трубу. Изображение с каждой из камер можно увеличить в 2, 4 и 8 раз, что особенно актуально при измерениях на сверхдальние расстояния. Наличие технологии автоматической фокусировки, позволяет получать качественное изображение цели на экране тахеометра или ноутбука во время удалённого управления. При измерении точки автоматически производится фотографирование изображения, видимого в зрительную трубу и его сохранение в памяти прибора. Наведение на точки, расположение которых близко к зениту, не вызовет у оператора никаких затруднений.Во время проведения работ по выносу точек в натуру, они отображаются на экране специальными метками, что в свою очередь позволяет быстро повернуть прибор в нужном направление. Разворот прибора и зрительной трубы на выносимую точку может осуществляться и автоматически при выборе соответствующей команды. А при работе с полевым контроллером оснащенным модулем Wi-Fi, геодезист сам видит себя на экране контроллера в он-лайн режиме и выбирает места установки вешки. Использование дополнительного модуля WT-100 позволяет увеличить дальность работы по каналу Wi-Fi с передачей изображений до 300 метров.
Внутреннее программное обеспечение TopSURV on Board для IS по сравнению с программным обеспечением для тахеометров серии GPT-7000i дополнено модулями: "Сканирование", Мониторинг", "Траектория".
В стандартный комплект IS помимо программного обеспечения TopSURV on Board для IS входит программное обеспечение Image Master for IS, с помощью которого можно:
Тахеоометры серии IS может ипользоваться одним человеком при выполнение съемки и выносе в натуру. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, системой быстрого поиска RC-4 (комплект) или новым дополнительным модулем WT-100, полевым контроллером с программным обеспечением TopSURV TS+Robotic, креплением контроллера на веху, штативом и вехой.
Особенности тахеометра Topcon IS-305:
Технические характеристики тахеометра Topcon IS-305:
Измерение углов |
|
Метод определения отсчета | Абсолютное считывание |
Дискретность отсчетов | 1" |
Точность (с.к.о.) измерения угла одним приемом | 5" |
Измерение расстояний |
|
Условия | Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция |
Диапазон измеряемых расстояний |
|
без отражателя от 1,5 до 250 м | от 5 до 2000 м (сверхдал. режим) |
дальность по одной призме 3000 м |
|
Точность измерения расстояний |
|
по одной призме | ±(2мм+2ppm) |
без отражателя | до 250 м ±3 мм до 2000 м ±(10мм+10ppm) (сверхдал. режим) |
Дискретность отсчетов при измерении расстояний |
|
Точный режим | 1мм/0.2мм |
Грубый режим | 10мм/1мм |
Режим слежения | 10 мм |
Отображение результата | 10 цифр: ±999999.9999 мм |
Интервал измерения расстояний |
|
Точный режим (до 1мм) | 1.2 с (начально 3 с) |
Точный режим (до 0.2мм) | 3.0 с (начально 4 с) |
Грубый режим | 2.5 с (начально 2.5 с) |
Режим слежения | 0.3 с (начально 2.5 с) |
Ввод данных |
|
Поправка за атмосферу от | 999.9ppm до +999.9ppm (шаг 0.1ppm) |
Постоянная отражателя от | 99.9мм до +99.9мм (шаг 0.1мм) |
Сканирование |
|
Дальность | до 150м до 1200м |
Скорость сканирования | до 20 т.сек. 1 точка 1-12 секунд взависимости от расстояния |
Другие характеристики |
|
Размеры прибора (ВхШхД) | 338x220x185 мм |
Створоуказатель | Есть |
Целеуказатель | Есть |
Класс лазера целеуказателя | Класс 2 |
Класс лазера для измерния расстояний | Класс 1 |
Зрительная труба |
|
Длина | 165 мм |
Диаметр объектива | 45 мм |
Увеличение | 30 х |
Изображение | Прямое |
Угол поля зрения | 1º30′ |
Разрешающая способность | 3 " |
Наименьшее расстояние фокусирования | 1.4 м |
Фотокамера |
|
Разрешение | 2-е камеры по 1,3 Mpixel |
Скорость съемки | до 15 кадров в сек |
Угол обзора (широкоугольная) | 33º |
Угол обзора (камера зрит.трубы) | 1º |
Внешние условия эксплуатации прибора |
|
Пыле- влагозащищенность | IP54 |
Рабочая температура | от 20ºС до +50ºC |
Компенсатор |
|
Датчик | 2-осевой |
Тип | Жидкостный |
Диапазон работы | ±6′ |
Точность | 1 " |
Панель управления |
|
Экран | 320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом |
Количество | 1 |
Клавиатура | 21 клавиша |
Интерфейсы |
|
I/O порты | RS-232C, USB miniB для AcniveSync, USB A для памяти USB |
Карты памяти | Compact Flash Type I/II, USB память |
Память |
|
Внутренняя память | 128 Мб RAM / 2 Мб FlashROM / 1GB microSD |
Компьютер |
|
Процессор | Intel PXA255 400MHz |
Операционная система | Microsoft Windows CE.NET 5.0 |
Сервопривод и автоматическое слежение |
|
Вращающий механизм | Моторный привод с функцией замедленного вращения |
Диапазон вращения | 360º в плане, 260º по верт.кругу |
Точное наведение | мин. шаг 1 сек |
Макс. скорость вращения | 85 º/сек |
Макс. скорость автослежения | 15 º/сек |
Дальность автослежения | от 8 м до 1000 м по простой призме от 10 м до 600 м по круговой призме A7R4 |
Точность автонаведения | 2 сек |
Оптический отвес |
|
Увеличение | 3 х |
Диапазон фокусирования | от 0.5 м до бесконечности |
Изображение | Прямое |
Угол поля зрения | 4º |
Чувствительность уровней |
|
Цилиндрический | 30 "/2мм |
Батарея питания |
|
Модель | BT-65Q |
Выходное напряжение | 7.4 В |
Емкость | 5 Ач |
Период работы при +20ºС (углы и расстояния) | 3.5 ч |
Вес | 0.2 кг |
Зарядное устройство |
|
Модель | BC-30 |
Входное напряжение | 100-240 В |
Частота | 50Гц |
Период разрядки | макс. 5 часов |
Рабочие температуры | от +10ºC до +40ºC |
Период зарядки | 5 часов |
Вес |
|
Тахеометр с батареей | 6.2 кг |
Транспортировочный ящик | 4.5 кг |

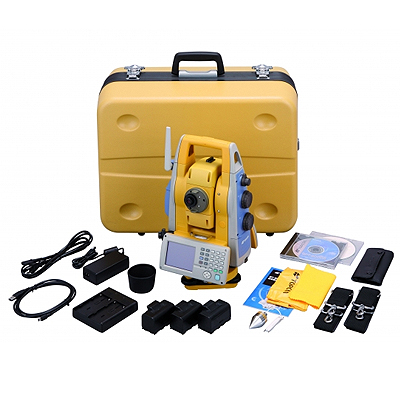

Комплект поставки тахеометра Topcon IS-305:
Роботизированный тахеометр Topcon IS-305
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
