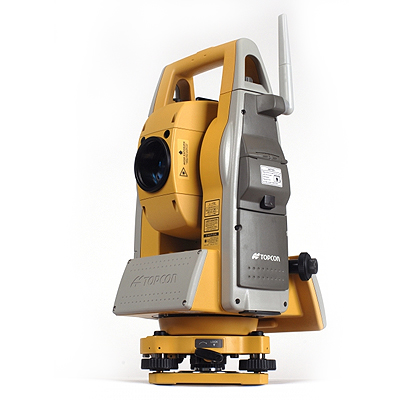

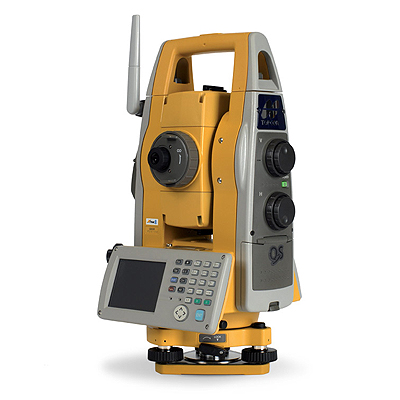

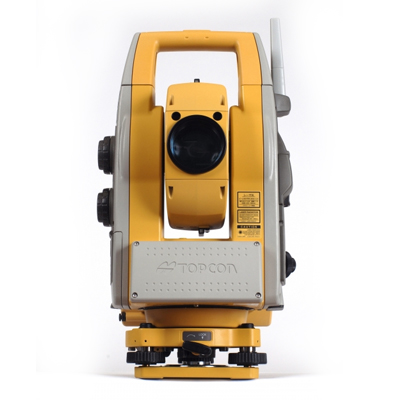

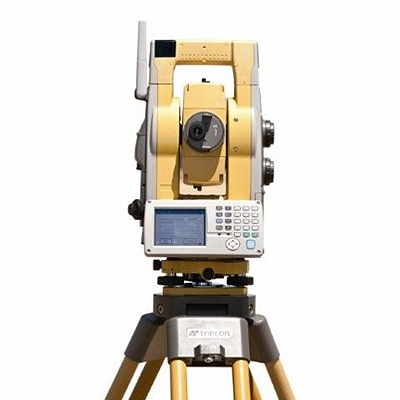

Роботизированный тахеометр Topcon QS3A
Тип оборудования: тахеометр, роботизированный тахеометр, геодезический прибор
Производитель: Topcon Corporation, Япония
Серия: Topcon QS
Модель: Topcon QS3A
Описание: Прибор для измерения расстояний, горизонтальных и вертикальных углов. Тахеометр используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек.
Гарантия на роботизированный тахеометр Topcon QS3A: 12 мес.
Назначение прибора:
Новый электронный роботизированный тахеометр Topcon QS3A серии Quick Station (QS) компании Topcon представляет собой усовершенствованную модель хорошо себя зарекомендовавшего тахеометра серии GPT-9000, сохраняя все достоинства предыдущей модели, прибор получил массу технологических усовершенствований, которые увеличивают продуктивность работы в поле.
Измененный лазерный излучатель позволил в конечном итоге улучшить качество захвата призмы при автоматическом наведении и слежении. Матрица, принимающая сигнал с CCD на CMOS, что позволило улучшить защиту от приема посторонних сигналов (блики от стекол), отличных от сигнала, получаемого от призмы. Точность измерений в безотражательном режиме, которая теперь составляет ±(3мм+2ppm x D). При автоматическом слежении за призмой был внедрен разработанный компанией Topcon математический алгоритм, за счет которого появилась возможность предсказывать траекторию движения призмы, если она оказывалась кратковременно закрытой деревьями или проезжающими автомобилями. Также изменения коснулись модуля дистанционного управления тахеометром RC-4. Увеличился диапазон приема и передачи сигнала, что позволяет менее точно ориентировать модуль относительно тахеометра, уменьшилось время захвата призмы системой поиска, а также уменьшилась вероятность захвата посторонних объектов при автоматическом поиске призмы. Программное обеспечение TopSURV on Board поставляется теперь в комплекте с тахеометром.
Уже в стандартной комплектации тахеометры серии QS позволяют производить захват и слежение за призмой, исключая необходимость в постоянном наведении зрительной трубы прибора на отражатель. Один человек с вешкой, второй у прибора. Рекомендованный комплект в вышеуказанном случае будет состоять из: тахеометра QS, штатива, вехи и круговой призмы A7R4.
Геодезические работы (съемку, вынос в натуру) роботизированными тахеометрами возможно выполнять и одним человеком, производя управление с полевого контроллера, закрепленного на вехе. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, модулем RC-4, полевым контроллером с программным обеспечением и креплением на веху.
Особенности тахеометра Topcon QS3A:
Технические характеристики тахеометра Topcon QS3A:
Измерение углов |
|
Метод определения отсчета | Абсолютное считывание |
Дискретность отсчетов | 5"/1" |
Точность (с.к.о.) измерения угла одним приемом | 3" |
Измерение расстояний |
|
Условия | Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция |
Диапазон измеряемых расстояний |
|
без отражателя | от 1,5 до 250 м от 5 до 2000 м (сверхдал. режим) |
дальность по одной призме | 3000 м |
Точность измерения расстояний |
|
по одной призме | ±(2мм+2ppm) |
без отражателя | до 250м ±(3мм+2ppm) мм до 2000м ±(10мм +10ppm) |
Дискретность отсчетов при измерении расстояний |
|
Точный режим | 1мм/0.2мм |
Грубый режим | 10мм/1мм |
Режим слежения | 10 мм |
Отображение результата | 10 цифр: ±999999.9999 мм |
Ввод данных |
|
Поправка за атмосферу от | 999.9ppm до +999.9ppm (шаг 0.1ppm) |
Постоянная отражателя от | 99.9мм до +99.9мм (шаг 0.1мм) |
Сканирование |
|
Дальность | до 1200 метров |
Скорость сканирования | 1 точка 1-8 сек. в зависимости от расстояния |
Другие характеристики |
|
Размеры прибора (ВхШхД) | 338x210x185 мм |
Створоуказатель | Есть |
Целеуказатель | Есть |
Класс лазера целеуказателя | Класс 2 |
Класс лазера для измерния расстояний | Класс 1 |
Зрительная труба |
|
Длина | 165 мм |
Диаметр объектива | 45 мм (EDM 49 мм) |
Увеличение | 30 х |
Изображение | Прямое |
Угол поля зрения | 1º30′ |
Разрешающая способность | 3 " |
Наименьшее расстояние фокусирования | 1.3 м |
Внешние условия эксплуатации прибора |
|
Пыле- влагозащищенность | IP54 |
Рабочая температура | от 20ºС до +50ºC |
Компенсатор |
|
Датчик | 2-осевой |
Тип | Жидкостный |
Диапазон работы | ±6′ |
Точность | 1 |
Панель управления |
|
Экран | 320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом |
Количество | 1 |
Клавиатура | 25 клавиш |
Интерфейсы |
|
I/O порты | RS-232C, USB miniB для AcniveSync, USB A для памяти USB |
Карты памяти | Compact Flash Type I/II, USB память |
Память |
|
Внутренняя память | 128 Мб |
Компьютер |
|
Процессор | Intel PXA255 400MHz |
Операционная система | Microsoft Windows CE.NET 4.2 |
Сервопривод и автоматическое слежение |
|
Вращающий механизм | Моторный привод с функцией замедленного вращения |
Диапазон вращения | 360º в плане |
Точное наведение | мин. шаг 1 сек |
Макс. скорость вращения | 85 º/сек |
Макс. скорость автослежения | 15 º/сек |
Дальность автослежения | от 1,5 м до 1000 м по обыкновенной призме от 5 м до 600 м по круговой призме A7R4 |
Точность автонаведения | 2 сек |
Оптический отвес |
|
Увеличение | 3 х |
Диапазон фокусирования | от 0.5 м до бесконечности |
Изображение | Прямое |
Угол поля зрения | 4º |
Чувствительность уровней |
|
Цилиндрический | 30 "/2мм |
Батарея питания |
|
Модель | BT-65Q |
Выходное напряжение | 7.4 В |
Емкость | 5 Ач |
Период работы при +20ºС (углы и расстояния) | 4.5 ч |
Вес | 0.2 кг |
Зарядное устройство |
|
Модель | BC-30D |
Входное напряжение | 100-240 В |
Частота | 50Гц |
Период разрядки | макс. 5 часов |
Рабочие температуры | от +10ºC до +40ºC |
Период зарядки | 5 часов |
Вес |
|
Тахеометр с батареей | 6.9 кг |
Транспортировочный ящик | 4.0 кг |
Комплект поставки тахеометра Topcon QS3A:
Роботизированный тахеометр Topcon QS3A
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
