Роботизированный тахеометр Topcon IS-301

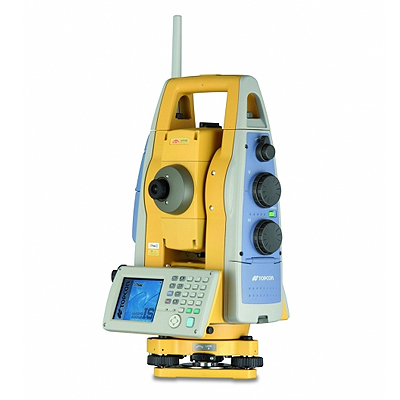

  • Роботизированный тахеометр Topcon IS-301

    /images/all/3/3210/big/img_5.jpg

    jijijij

    Роботизированный тахеометр Topcon IS-301

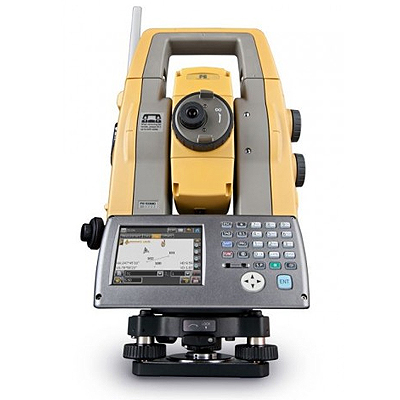

  • тахеометр Topcon IS-301

    /images/all/3/3210/big/img_14.jpg

    тахеометр Topcon IS-301

    тахеометр Topcon IS-301

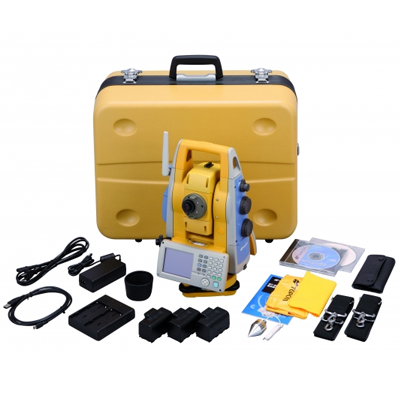

  • Комплект поставки тахеометра Topcon IS-301

    /images/all/3/3210/big/img_16.jpg

    1

    Комплект поставки тахеометра Topcon IS-301

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TOPCON


Страна производитель: Япония Япония

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Доставляем тахеометры, нивелиры, теодолиты, дальномеры и геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.

Роботизированный тахеометр Topcon IS-301

Тип оборудования: тахеометр, роботизированный тахеометр, геодезический прибор

Производитель: Topcon Corporation, Япония

Серия: Topcon IS

Модель: Topcon IS-301

Описание: Прибор для измерения расстояний, горизонтальных и вертикальных углов. Тахеометр используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек.

Гарантия на роботизированный тахеометр Topcon IS-301: 12 мес.

Назначение прибора:

Роботизированный тахеометр Topcon IS-301 серии IS (Imaging Station) является одной из самых последних разработок компании Topcon. Встроенные цифровые фотокамеры, функция сканирования и поддержка сетей Wi-Fi - делают данный прибор универсальным и удобным для использования практически при выполнении любых инженерных задач в области геодезии. Оснащение данного прибора двумя фотокамерами и цветным сенсорным экраном позволяет производить наведение и измерения на съёмочные точки простым нажатием стилуса на экран. При помощи обзорной широкоформатной камеры, расположенной над объективом, производится поиск и примерное наведение на съёмочную точку. А с помощью встроенной в зрительную трубу (коаксиальной) камеры выполняют более точное наведение на съёмочную точку. Точка, которую Вы видите на экране, является той же самой точкой, которую Вы видели бы через зрительную трубу. Изображение с каждой из камер можно увеличить в 2, 4 и 8 раз, что особенно актуально при измерениях на сверхдальние расстояния. Наличие технологии автоматической фокусировки, позволяет получать качественное изображение цели на экране тахеометра или ноутбука во время удалённого управления. При измерении точки автоматически производится фотографирование изображения, видимого в зрительную трубу и его сохранение в памяти прибора. Наведение на точки, расположение которых близко к зениту, не вызовет у оператора никаких затруднений.

Во время проведения работ по выносу точек в натуру, они отображаются на экране специальными метками, что в свою очередь позволяет быстро повернуть прибор в нужном направление. Разворот прибора и зрительной трубы на выносимую точку может осуществляться и автоматически при выборе соответствующей команды. А при работе с полевым контроллером оснащенным модулем Wi-Fi, геодезист сам видит себя на экране контроллера в он-лайн режиме и выбирает места установки вешки. Использование дополнительного модуля WT-100 позволяет увеличить дальность работы по каналу Wi-Fi с передачей изображений до 300 метров.

Внутреннее программное обеспечение TopSURV on Board для IS по сравнению с программным обеспечением для тахеометров серии GPT-7000i дополнено модулями: "Сканирование", Мониторинг", "Траектория".

  • При помощи модуля "Сканирование", данным прибором возможно производить сканирование объекта со скоростью до 20 точек в секунду. Выбор области сканирования производится по фотоизображению и может задаваться: прямоугольной областью, полигоном, верхней и нижней гранью при сканирование вокруг прибора, по трем точкам и прямой вертикальной линией для получения профилей. Сканирование может производиться как по заданной сетке (указанному расстоянию между точками), так и по характерным точкам, определение которых производится программным обеспечением автоматически по полученным фотографиям объекта.
  • С помощью модуля "Мониторинг" производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора.
  • Модуль "Траектория" позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.

В стандартный комплект IS помимо программного обеспечения TopSURV on Board для IS входит программное обеспечение Image Master for IS, с помощью которого можно:

  • управлять тахеометром с портативного компьютера через Wi-Fi соединение. Находясь на удаление от прибора до 30 м., можно производить измерения без каких либо проводных соединений;
  • сканировать объект по сетке с заданным шагом;
  • наводиться на точку, путём указания её на экране;
  • получать фотоизображение объекта;
  • объединять данные различных точек стояния прибора в единую систему координат;
  • производить пересчет координат;
  • создавать полилинии;
  • создавать Tin модели по измеренным (отсканированным) точкам с наложением текстур (фотоизображений);
  • измерять между точками, полилиниями, контурами;
  • удалять и создавать дополнительные точки по модели;
  • производить расчет объемов грунта;
  • экспортировать данные в формат DXF, DWG, и т.д.

Тахеоометры серии IS может ипользоваться одним человеком при выполнение съемки и выносе в натуру. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, системой быстрого поиска RC-4 (комплект) или новым дополнительным модулем WT-100, полевым контроллером с программным обеспечением TopSURV TS+Robotic, креплением контроллера на веху, штативом и вехой.

Особенности тахеометра Topcon IS-301:

  • использование передовой технологии поиска и слежения за круговой призмой X-TRAC8;
  • точность измерения расстояния в безотражательном режиме 3 мм;
  • возможность использования дополнительного модуля RC-4 для управления и передачи данных по IR-каналу и каналу 2,4 Ггц;
  • возможность использования нового дополнительного модуля WT-100 для увеличения дальности работы и передачи данных по каналу WiFi до 300 метров;
  • Программное обеспечение Image Master для IS дополнено функцией подсчета объемов земляных масс.

Технические характеристики тахеометра Topcon IS-301:



Измерение углов



Метод определения отсчета

Абсолютное считывание

Дискретность отсчетов

0.5"/1"

Точность (с.к.о.) измерения угла одним приемом

1 "

Измерение расстояний



Условия

Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция

Диапазон измеряемых расстояний



без отражателя       от 1,5 до 250 м

от 5 до 2000 м (сверхдал. режим)

дальность по одной призме 3000 м



Точность измерения расстояний



по одной призме

±(2мм+2ppm)

без отражателя

до 250 м ±3 мм

 до 2000 м ±(10мм+10ppm) (сверхдал. режим)

Дискретность отсчетов при измерении расстояний



Точный режим

1мм/0.2мм

Грубый режим

10мм/1мм

Режим слежения

10 мм

Отображение результата

10 цифр: ±999999.9999 мм

Интервал измерения расстояний



Точный режим (до 1мм)

1.2 с (начально 3 с)

Точный режим (до 0.2мм)

3.0 с (начально 4 с)

Грубый режим

2.5 с (начально 2.5 с)

Режим слежения

0.3 с (начально 2.5 с)

Ввод данных



Поправка за атмосферу     от

999.9ppm до +999.9ppm (шаг 0.1ppm)

Постоянная отражателя     от

99.9мм до +99.9мм (шаг 0.1мм)

Сканирование



Дальность

до 150м до 1200м

Скорость сканирования

до 20 т.сек. 1 точка 1-12 секунд взависимости от расстояния

Другие характеристики



Размеры прибора (ВхШхД)

338x220x185 мм

Створоуказатель

Есть

Целеуказатель

Есть

Класс лазера целеуказателя

Класс 2

Класс лазера для измерния расстояний

Класс 1

Зрительная труба



Длина

165 мм

Диаметр объектива

45 мм

Увеличение

30 х


Прямое

Угол поля зрения

1º30′

Разрешающая способность

3 "

Наименьшее расстояние фокусирования

1.4 м

Фотокамера



Разрешение

2-е камеры по 1,3 Mpixel

Скорость съемки

до 15 кадров в сек

Угол обзора (широкоугольная)

33º

Угол обзора (камера зрит.трубы)

Внешние условия эксплуатации прибора



Пыле- влагозащищенность

IP54

Рабочая температура

от 20ºС до +50ºC

Компенсатор



Датчик

2-осевой

Тип

Жидкостный

Диапазон работы

±6′

Точность

1 "

Панель управления



Экран

320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом

Количество

1

Клавиатура

21 клавиша

Интерфейсы



I/O порты

RS-232C, USB miniB для AcniveSync, USB A для памяти USB

Карты памяти

Compact Flash Type I/II, USB память

Память



Внутренняя память

128 Мб RAM / 2 Мб FlashROM / 1GB microSD

Компьютер



Процессор

Intel PXA255 400MHz

Операционная система

Microsoft Windows CE.NET 5.0

Сервопривод и автоматическое слежение



Вращающий механизм

Моторный привод с функцией замедленного вращения

Диапазон вращения

360º в плане, 260º по верт.кругу

Точное наведение

мин. шаг 1 сек

Макс. скорость вращения

85 º/сек

Макс. скорость автослежения

15 º/сек

Дальность автослежения

от 8 м до 1000 м по простой призме

от 10 м до 600 м по круговой призме A7R4

Точность автонаведения

2 сек

Оптический отвес



Увеличение

3 х

Диапазон фокусирования

от 0.5 м до бесконечности


Прямое

Угол поля зрения

Чувствительность уровней



Цилиндрический

30 "/2мм

Батарея питания



Модель

BT-65Q

Выходное напряжение

7.4 В

Емкость

5 Ач

Период работы при +20ºС (углы и расстояния)

3.5 ч

Вес

0.2 кг

Зарядное устройство



Модель

BC-30

Входное напряжение

100-240 В

Частота

50Гц

Период разрядки

макс. 5 часов

Рабочие температуры

от +10ºC до +40ºC

Период зарядки

5 часов

Вес



Тахеометр с батареей

6.2 кг

Транспортировочный ящик

4.5 кг

Комплект поставки тахеометра Topcon IS-301:

  • электронный тахеометр на трегере,
  • аккумулятор BT-65Q - 3 шт.,
  • зарядное устройство BC-30D,
  • кабель USB F-25 miniUSB,
  • стилус - 1 шт.,
  • юстировочные инструменты,
  • транспортировочный футляр,
  • плечевые ремни,
  • силиконовая салфетка,
  • чехол для защиты от дождя,
  • нитяной отвес,
  • бленда на объектив,
  • CD TopSURV on Board For IS,
  • CD Image Master for IS,
  • CD с инструкциями на русском языке,
  • руководство по эксплуатации.

Роботизированный тахеометр Topcon IS-301

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по тахеометрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.
