Трассоискатель / течеискатель Успех АТГ-415.10
Тип оборудования: течеискатель, трассоискатель
Страна производитель: Россия
Серия: Успех
Модель: АТГ-415
Описание: трассотечеискатель
Гарантия на трассоискатель, течеискатель Успех АТГ 415.10: 24 месяца
Трассотечепоисковый комплект Успех АТГ-415.10 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.
Трассотечепоисковый комплект Успех-АТГ-415.10
Назначение. Течеискатель / трассоискатель Успех АТГ-415.10:
Комплект трассотечепоисковый “Успех АТГ-415.10” предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 1 км от места подключения генератора,
- определения мест повреждения кабельных линий,
- обследования участков местности перед проведением земляных работ,
- проведения работ по поиску скрытой проводки,
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.
Трассотечеискатель “Успех АТГ-415.10” – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с электромагнитным датчиком
2. Трассоискатель с акустическим датчиком
3. Течеискатель с акустическим датчиком

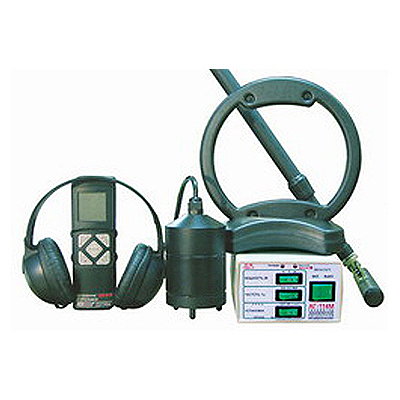

Состав трассотечепоискового комплекта Успех-АТГ-415.10:
- генератор АГ-114М
- приёмник АП-015
- электромагнитный датчик ЭМД-230
- антенна рамочная ИЭМ-301.2
- датчик акустический АД-215
- головные телефоны
- дополнительные принадлежности
Отличительные особенности течеискатель / трассоискатель Успех-АТГ-415.10:
Особенности генератора АГ-114М:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 5 до 20 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Особенности приемника АП-015:
- Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
- Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
- «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
- Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).
- Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
- Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
- Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
- Имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».
Технические характеристики трассотечепоискового комплекта Успех АТГ-415.10:
Генератор АГ-114М
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
Усилитель мощности | CLASS D КПД 80% |
Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот |
Допустимое сопротивление нагрузки | любое (0…∞) |
Согласование с нагрузкой | Автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
Питание | 1 аккумулятор 12В/2,2 Ач |
Габаритные размеры электронного блока, не более, мм | 190х140х80 |
Вес генератора в чехле, не более, кг | 2,2 |
Приёмник АП-015
Параметр | Течепоиск | Трассопоиск |
Вид работы (трассопоиск/течепоиск) | Определяется подключенным датчиком | |
Центральная частота фильтра приемника, Гц | Переключаемая.50/ 100/ 512/ 1024/ 8928 | Плавно регулируемая в диапазоне 125…2500 |
Добротность фильтра приемника (Q) | Не менее 80 | Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4 |
«Широкая полоса», Гц | 40…10000 | 110…2900 |
Помехозащита входа (предварительная фильтрация в усилителе датчика) | Переключаемый резонансный фильтр. | Полосовой фильтр. |
Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ | 90 | 68 |
Визуальная индикация (ЖКИ) | Символы и значения выбираемых режимов и параметров | |
Цифровое значение уровня сигнала (%) | ||
MAX за период измерений | MIN за период измерений | |
Линейная анимация уровня сигнала (12сегментов) | ||
Текущее значение уровня сигнала («быстрые» сегменты) | ||
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал | |
Головные телефоны - синтезированный звук (три вида) | - | |
Встроенный излучатель - синтезированный звук (один вид) | ||
Звуковая сигнализация | Перегрузка на выходе датчика | |
Максимальная выходная мощность на головных телефонах, не менее, мВт | 120 | |
Питание | Напряжение 2…3,5В. Алкалиновые батареи АА 1,5В (2шт.). | |
Время зарядки одной пары аккумуляторов, не более, ч | 3 | |
Время непрерывной работы от одной пары источников питания, не менее, ч | 20 | |
Масса электронного блока, кг | 0,2 | |
Габаритные размеры электронного блока, мм | 185x65x30 | |
Трассоискатель / течеискатель Успех АТГ-415.10. Принцип работы:
Режим трассопоиска:
Пассивный поиск (трассопоиск без использования генератора):
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.
Активный поиск (трассопоиск с использования генератора):
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
Поиск места повреждения силового кабеля (трассопоиск с использования генератора):
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода).
Режим течепоиска:
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
