Артикул: Пеленг-415
|
Назначение прибора

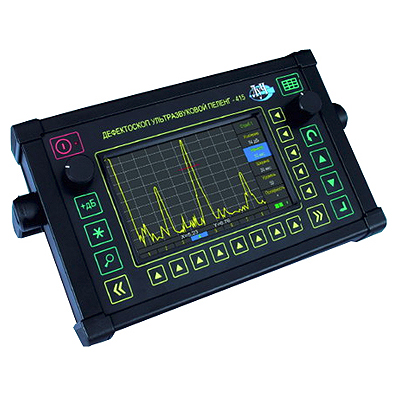

Ультразвуковой дефектоскоп ПЕЛЕНГ-415 предназначен для:
- работы в составе многоканальных автоматизированных и механизированных установок;
- работы с механизированными многоканальными сканерами;
- контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерения глубины и координат залегания дефектов;
- построения АРД-диаграмм и измерения эквивалентной площади дефекта.
Основные технические характеристики дефектоскопа Пеленг-415:
| количество независимых ультразвуковых каналов |
8
|
| диапазон контроля (по стали) |
от 2 до 15000 мм
|
| дискретные рабочие частоты |
0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц
|
| диапазон рабочих частот приёмного такта | от 0,2 до 20 мГц |
| диапазон устанавливаемых скоростей УЗ колебаний |
от 100 до 15000 м/с
|
| частота повторения зондирующих импульсов |
30, 60, 120, 250, 500, 1000, 2000 Гц
|
| диапазон регулировки усиления | от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ |
| отсечка | линейная, компенсированная, от 0 до 100% высоты экрана |
| развертка |
тип А, В, С
|
| диапазон задержки развертки |
от -30 до 15000 мм
|
| погрешность измерения глубины залегания дефектов |
± (0,05 + 0,01 H) мм
|
| дискретность измерения расстояний |
0,01 мм
|
| диапазон регулировки ВРЧ |
от 0 до 100 дБ
|
| память: – настроек – изображений развёртки типа А – изображений развёртки типа B – изображений развёртки типа C |
3000 3000 1000 200 |
| интерфейс связи с персональным компьютером |
USB
|
| размер рабочей части экрана |
152 x 91 мм
|
| электрическое питание: – аккумуляторное – сеть переменного тока |
11 В 220 В, 50 Гц |
| время непрерывной работы |
не менее 9 час
|
| диапазон рабочих температур |
от -10 до + 50 °С
|
| степень защиты корпуса |
IP 64
|
| габаритные размеры (без ручки для переноса) |
290x190x100 мм
|
| масса электронного блока |
не более 4,2 кг
|
Комплект поставки ультразвукового дефектоскопа Пеленг-415:
| Электронный блок дефектоскопа "Пеленг-415" (УД5-415) |
1 шт.
|
| УЗ ПЭП/td> |
8 шт. *
|
| Кабель соединительный (УЗ ПЭП/электронный блок) |
8 шт.**
|
| Кабель соединительный (компьютер/электронный блок) |
1 шт.
|
| Блок аккумуляторный (встроенный) |
1 шт.***
|
| Блок аккумуляторный резервный АБП-415 |
1 шт.***
|
| Источник питания сетевой GS90F15-P1M |
1 шт.***
|
| Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ |
1 шт.***
|
| Программное обеспечение UD5-415 |
1 к-кт
|
| Чехол |
1 шт.
|
| Сумка для переноски |
1 шт.
|
| Головные телефоны |
1 шт.***
|
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Руководство по эксплуатации. ЛИВЕ.415119.031 РЭ |
1 экз.
|
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Паспорт. ЛИВЕ.415119.031 ПС |
1 экз.
|
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Методика поверки. ЛИВЕ.415119.031 МП |
1 экз.
|
* - Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП |
|
** - при поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП |
|
*** - Поставляется за дополнительную плату по заказу потребителя. |
|
Примечание. Источник питания сетевой GS90F15-P1M предназначен для питания дефектоскопа "Пеленг-415" и зарядки встроенной аккумуляторной батареи от сети переменного тока частотой 50 Гц и напряжением 220 В Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ предназначено только для заряда аккумуляторных батарей |
|
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по дефектоскопам Пеленг можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
|

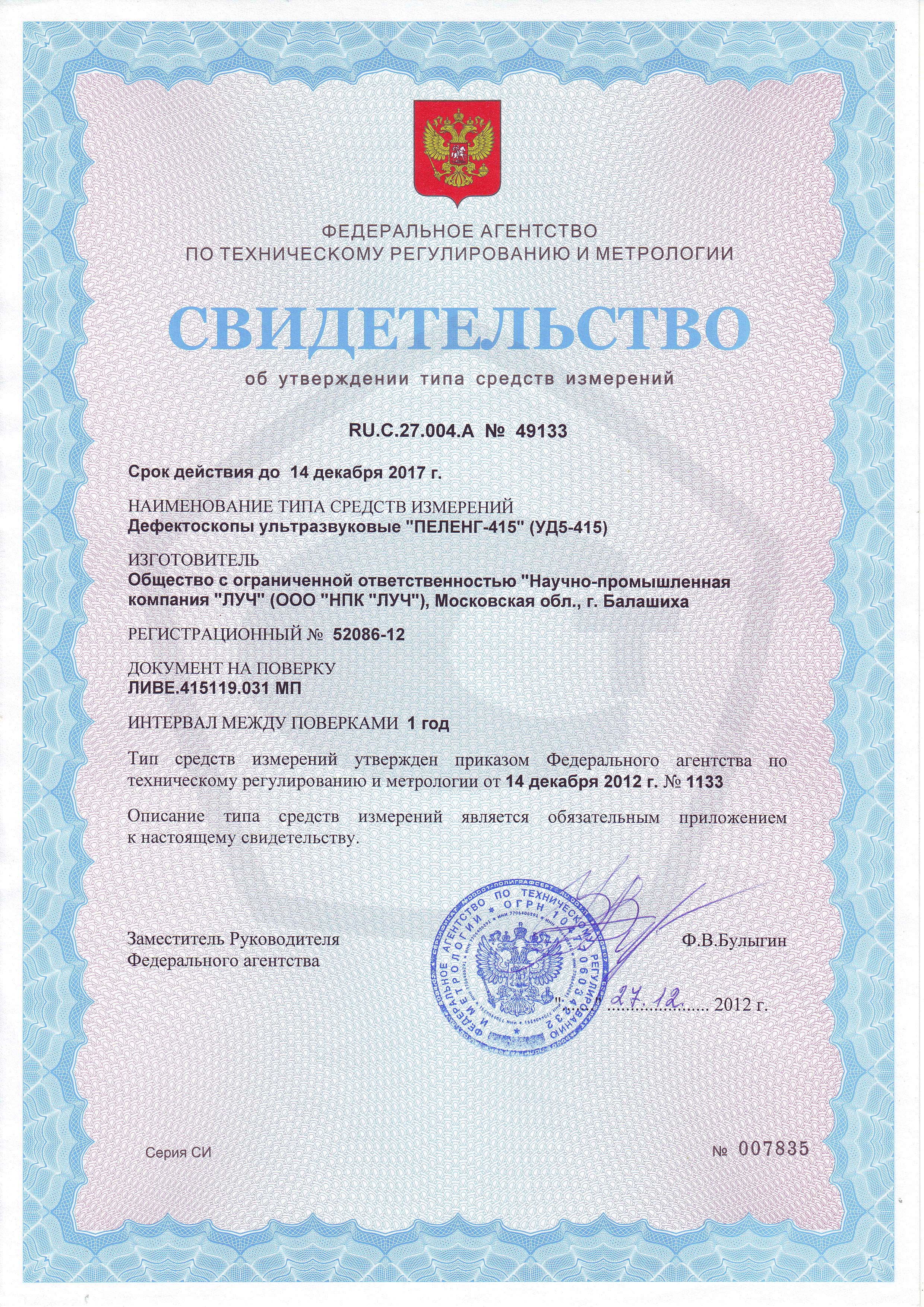

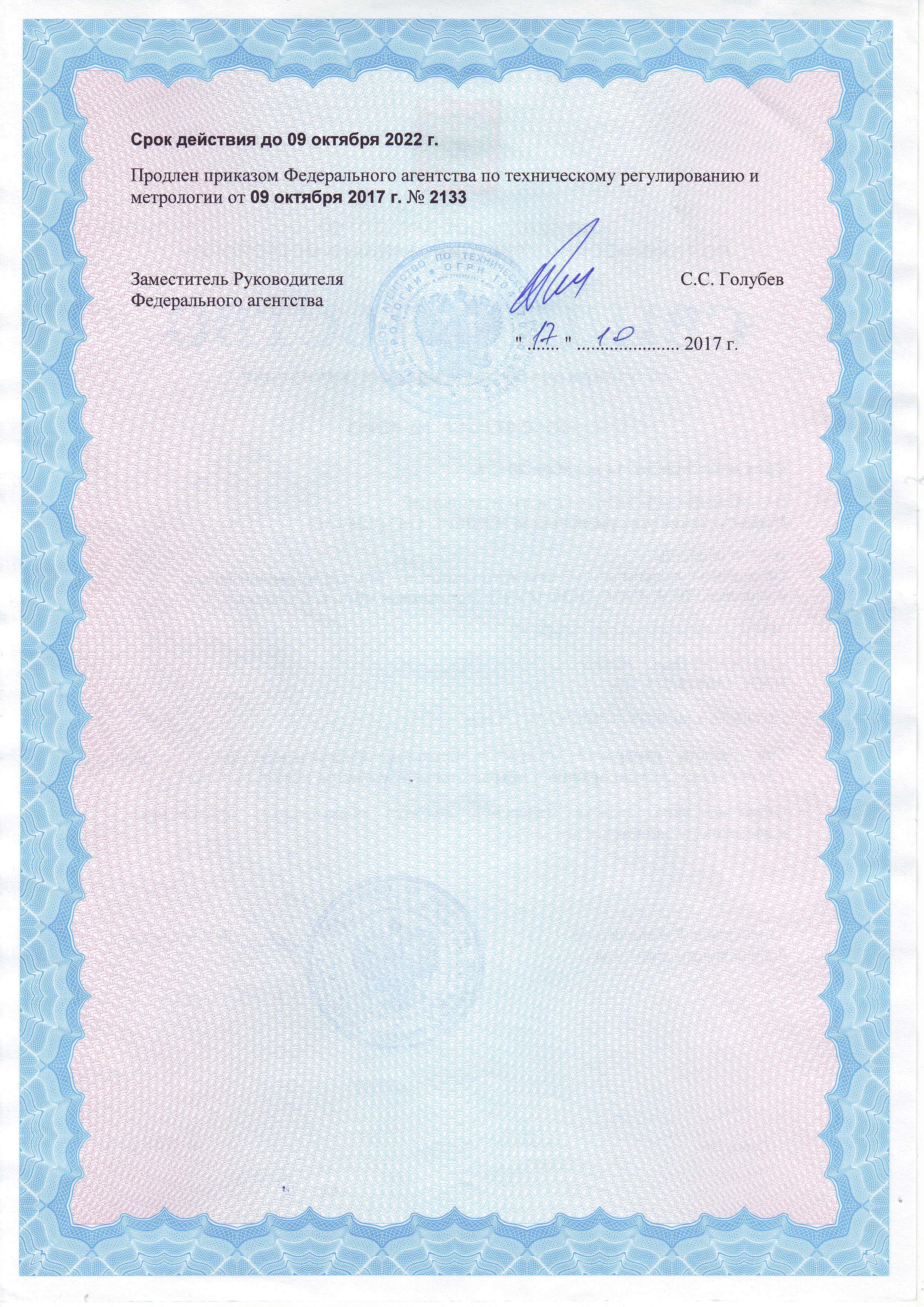

Сертификаты |
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
