Тип оборудования: измерительный нагрузочный комплект

Производитель: Россия

Серия: РТ-2048

Модели: РТ-2048-06

Описание: прибор для испытания AB

Гарантия на комплект РТ-2048-06: 12 месяцев.

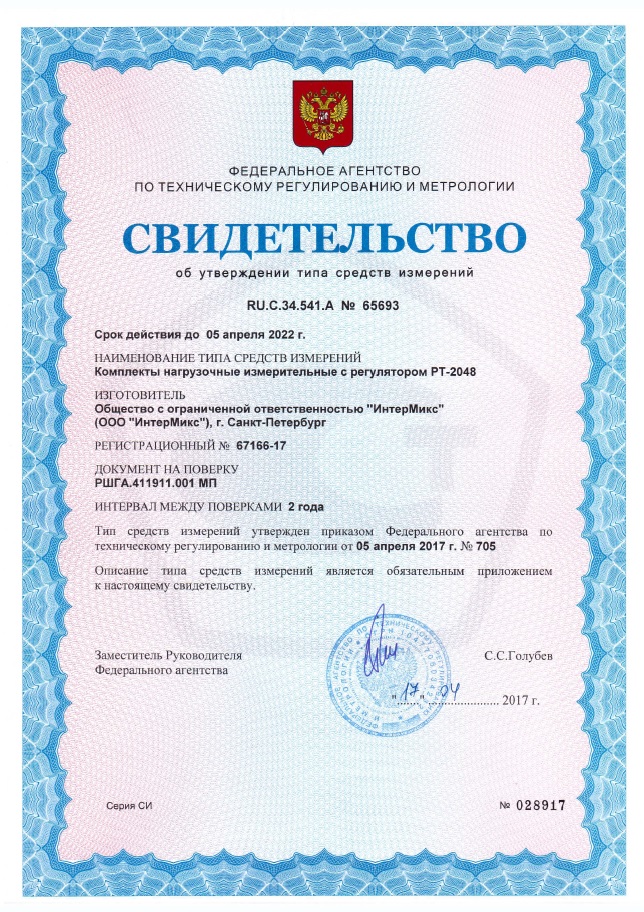

Сертификаты и свидетельства:

• Сертификат об утверждении типа средств измерения RU.C.34.022.A №44563. Комплект зарегистрирован в Госреестре СИ РФ.
• Сертификат соответствия №ROCC.RU.ME95.BO9853.
• ТУ 4224-001-46964690-2005

Назначение прибора:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400А.

Данный комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

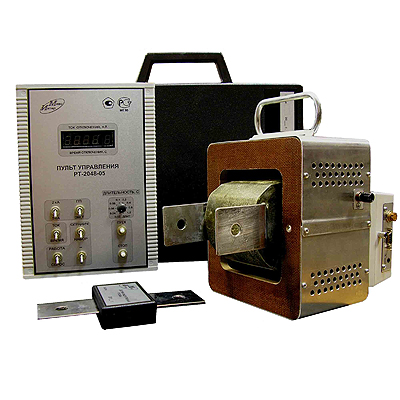

Состав измерительного нагрузочного комплекта РТ-2048-06:

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Режимы работы устройства:

Комплект РТ-2048-06 обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАГРУЗОЧНОГО КОМПЛЕКТА РТ-2048-06:

• Диапазон измерения и регулирования силы тока.....50-6000 A
• Диапазон задания и измерения длительности протекания тока в кратковременном режиме.....0.02-1.6 C
• Приведенная погрешность измерения силы испытательного тока, %, не более.....+/-5 C
• Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более.....+/- 5 %
• Напряжение питающей сети.....220+/-22.....380+/-38 В
• Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000А.....120 A
• Мощность потребляемая комплектом:
  в кратковременном режиме (I max = 5000A), не более.....45 kBa
  в длительном режиме (I max = 1500A), не более...........7 kBa
  в длительном режиме (I max = 500A), не более............2 kBa
• Габаритные размеры и масса ПУ в дипломате:
  длина.....405 мм
  ширина.....370 мм
  высота.....75 мм
  масса.....2 кг
• Габаритные размеры и масса БС:
  длина.....285 мм
  ширина.....290 мм
  высота.....200 мм
  масса.....15 кг

• Габаритные размеры и масса датчика индуктивного (ДИ):
  длина.....230 мм
  ширина.....60 мм
  высота.....45 мм
  масса.....0,4 кг

Стандартный комплект поставки РТ-2048-06:

• блок силовой;
• пульт управления;
• кабель соединительный;
• токопроводы сечением 150 ммІ длиной 0,85 м - 2 шт.;
• руководство по эксплуатации;
• свидетельство о первичной поверке.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
