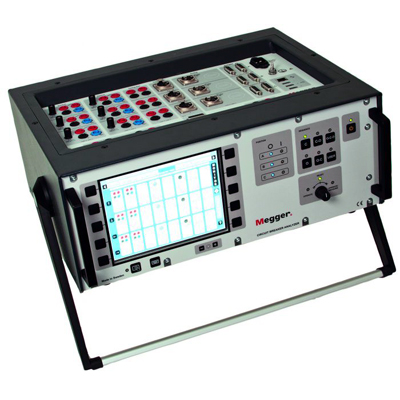

Системы анализа характеристик высоковольтных выключателей TM1700

Анализаторы серии TM1700 включают в себя четыре модели, начиная с модели, дистанционно управляемой компьютером, до полностью автономной модели.

Управление всеми моделями может осуществляться с помощью компьютера, используя испытанное программное обеспечение (ПО) CABAWin для сбора и анализа данных.

Все входы и выходы прибора защищены от сложных условий, имеющих место на высоковольтных подстанциях и в промышленных условиях.

Гальванически-изолированные входы и выходы позволяют выполнять необходимые измерения в течение одного испытания, исключая необходимость в новых настройках и повторных соединениях.

Запатентованный метод DualGround ™ обеспечивает безопасность и экономит время в течение проведения испытаний, сохраняя заземление выключателя с обеих сторон на протяжении всего времени испытания.

На входах для измерения времени используется запатентованный алгоритм активного подавления помех Active Interference Suppression, для обеспечения правильного времени и точного определения времени и параметров контактов с предвключенными резисторами PIR (Pre-Insertion Resistor) даже при высоких взаимосвязанных емкостных токах помех.

ПО не требует специальных навыков и позволяет пользователю провести испытания, просто повернув переключатель тестирования без необходимости настройки.

8-ми дюймовый сенсорный экран с экранной клавиатурой позволяет пользователю эффективно управлять этим прибором.

Отличительные особенности:

• Надежные и точные результаты испытаний на высоковольтных подстанциях при высоком уровне шума
• Четыре стандартные модели. Возможность полностью автономной работы или модели со сбором данных без интерфейса пользователя
• Безопасное и быстрое тестирование с использованием метода DualGround,обе стороны выключателя заземлены
• Экранная помощь со схемами соединения и "мастером" шаблонов испытаний
• Управление всеми моделями может осуществляться с помощью компьютера
