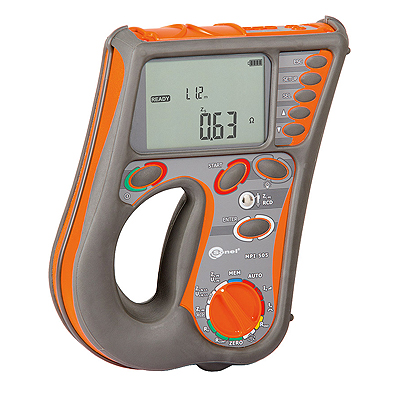

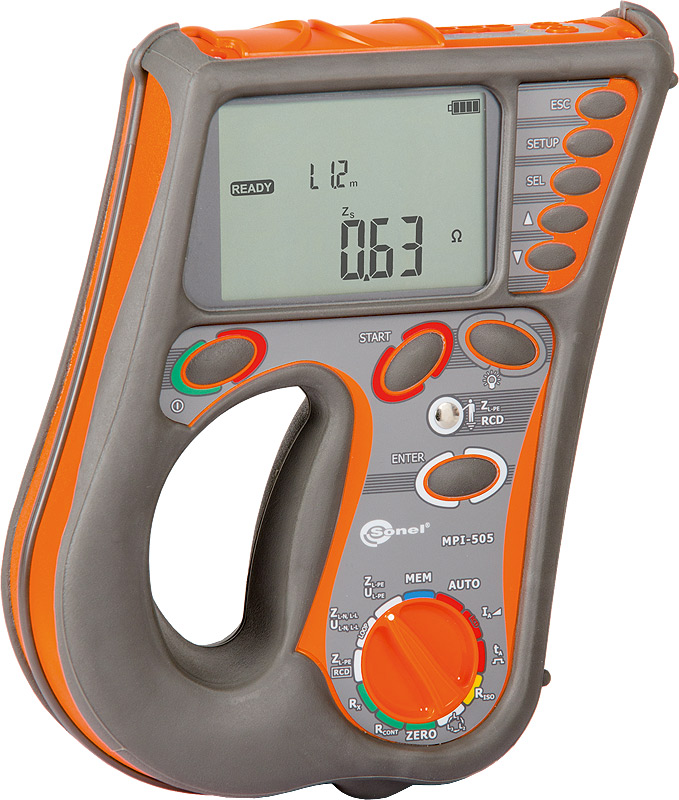

Измеритель параметров электробезопасности электроустановок MPI-505

Назначение измерителя параметров электробезопасности электроустановок MPI-505:

Измерители MPI-505 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные технические характеристики прибора MPI-505

«е.м.р.» - единица младшего разряда

Измерение действующего значения напряжения переменного тока

• Диапазон частоты 45...65 Гц

  Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

  Измерение полного сопротивления петли Z_s
  Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...1999 Ом	1 Ом

• Номинальное напряжение работы U_nL-N / U_nL-L:115/200 В, 220/380 В, 230/400 В, 240/415 В;
• Рабочий диапазон напряжений: 100 ... 264 В (для Z_L-PE и Z_L-n) или 100 ... 440 В (для Z_L-L )
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45 ... 65 Гц;
• Максимальный ток (для 400 В): 40 А (10 мс);
  Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s


  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
  20...199,9 Ом	0,1 Ом	± (5% Zs + 5 е.м.р.) от Zs

• Расчет и отображение для Z_s< 200 Ом

  Измерение ожидаемого тока короткого замыкания I _k



  Диапазон	Разрешение	Основная погрешность
  0,055...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00...19,99 A	0,01 A
  20,0...199,9 A	0,1 A
  200...1999 A	1 A
  2,00...19,99 кA	0,01 кA
  20,0...40,0 кA	0,1 кA



  Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)

  Измерение сопротивления петли короткого замыкания Z_s
  Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

  Диапазон отображения	Разрешение	Основная погрешность
  0...19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0...199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
  200...1999 Ом	1 Ом

• Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
• Номинальное рабочее напряжение U_n: 115 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 100...264 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц;
• Контроль правильности соединения зажима PE при помощи электрода касания.

  Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s



  Диапазон отображения	Разрешение	Основная погрешность
  0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.) от Zs
  20...199,9 Ом	0,1 Ом	± (6% Zs + 5 е.м.р.) от Zs

• Расчет и отображение для величины Z_s< 200 Ом

  Показания тока короткого замыкания I_к



  Диапазон отображения	Разрешение	Основная погрешность
  0,058...1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
  2,00...19,99 A	0,01 A
  20,0...199,9 A	0,1 A
  200...1999 A	1 A
  2,00...19,99 кA	0,01 кA
  20,0...24,0 кA	0,1 кA



  Измерение параметров отключения УЗО


• Номинальное напряжение работы U_n: 115 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 100...264 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц.

  Измерение времени отключения t_A УЗО



  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0...150 мс
  	5 IΔn	0...40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0...200 мс
  	5 IΔn	0...150 мс

  ^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)

  Измерение сопротивления защитного заземления R_E



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0...+10% RE ± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0...+10% RE ± 5 е.м.р.
  100 мA	1 Ом..500 Ом	1 Ом	40 мA	0...+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом..50 Ом		400 мA



  Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току



  Диапазон	Разрешение	Номинальный ток	Основная погрешность
  0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
  10..99,9 В			0..15% UB



  Измерение тока отключения I_A для синусоидального дифференциального тока



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 3200 мс.

  Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA



  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,35 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	12,0..30,0 мA		0,35 × IΔn..1,4 × IΔn	±10 % IΔn
  100 мA	40..140 мA	1 мA
  300 мA	120..420 мA
  500 мA	200..700 мA

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения ................................ макс. 3200 мс.

  Измерение переходных сопротивлений контактов и проводников током ± 200 мA
  Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

  Диапазон	Разрешение	Основная погрешность
  0,00...19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...400 Ом	1 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток при R < 2 Ом: мин. 200 мA;
• Компенсация сопротивления измерительных проаодников;
• Измерение двунаправленным током.

  Измерение активного сопротивления малым током



  Диапазон	Разрешение	Основная погрешность
  0,00...199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
  200...1999 Ом	1 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток < 7 мA;
• Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
• Компенсация сопротивления измерительных проводов.

  Измерение сопротивления изоляции
  Диапазон измерения согласно PN-EN 61557-2:
  - для U_N = 100 В: 100 кОм...500 МОм
  - для U_N = 250 В: 250 кОм...1 ГОм
  - для U_N = 500 В: 500 кОм...2 ГОм
  - для U_N = 1000 В: 1 МОм...3 ГОм



  Диапазон отображения для Un= 100В	Разрешение	Основная погрешность
  0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00...19,99 MОм	0,01 MОм
  20,0...199,9 MОм	0,1 MОм
  200...500 MОм	1 MОм





  Диапазон отображения для Un= 250В	Разрешение	Основная погрешность
  0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00...19,99 MОм	0,01 MОм
  20,0...199,9 MОм	0,1 MОм
  200...999 MОм	1 MОм





  Диапазон отображения для Un= 500В	Разрешение	Основная погрешность
  0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00...19,99 MОм	0,01 MОм
  20,0...199,9 MОм	0,1 MОм
  200...999 MОм	1 MОм
  1,00...2,00 ГОм	0,01 ГОм





  Диапазон отображения для Un= 1000В	Разрешение	Основная погрешность
  0...1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00...19,99 MОм	0,01 MОм
  20,0...199,9 MОм	0,1 MОм
  200...999 MОм	1 MОм
  1,00...3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

• Напряжения измерения: 100 В, 250 В, 500, 1000 В;
• Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
• Обнаружение опасного напряжения перед началом измерения;
• Разряд емкости измеряемого объекта;
• Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
• Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне: 0..440 В;
• Измерительный ток < 2 мА.

  Последовательность фаз

• Указания последовательности фаз: прямая, обратная;
• Диапазон напряжений сети U_L-L: 100...440 В (45...65 Гц);
• Отображение величины межфазных напряжений.



  Дополнительные технические характеристики
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP54
  Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
  Температура хранения	-20...+60°C
  Температура рабочая	0...+40°C
  Время до самовыключения	120 секунд
  Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
  Количество измерений RISO или RCONT (для щелочных батареек)	>2000
  Память результатов измерения	990 ячеек, 3500 результатов
  Интерфейс	USB
