Артикул: 4025460
|
Тип оборудования: Осцилограф-мультиметр, измерительный прибор.
Производитель: Fluke Industrial
Серия: Fluke 190

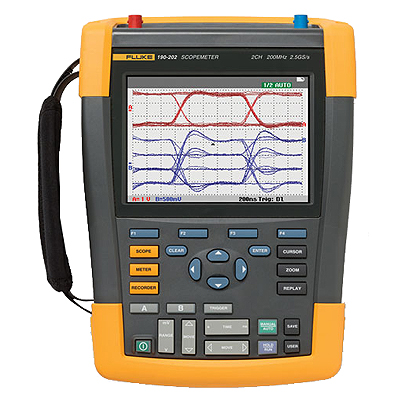

Модель: Fluke 190-202
Описание: прибор для измерения сигналов.
Гарантия на осцилограф-мультиметр Fluke 190-202: 12 мес.
Назначение:
Двухканальный запоминающий цифровой осциллограф Fluke 190-202 с полосой пропускания 200 МГц, предназначен для тестирования самых различных классов оборудования - от микроэлектроники до силовых электронных цепей. Позволяет работать в суровых промышленных условиях.Осцилограф позволяет измерять ряд параметров сигнала, такие как напряжение, ток, частота, угол сдвига фаз. Главная польза - возможность наблюдения формы сигнала. Во многих случаях именно форма сигнала позволяет определить, что именно происходит в цепи. Единственныйосциллограф, имеющий рейтинг безопасности CAT III 1000 В / CAT IV 600 В, безопасность работатына 3-фазных силовых вводах, а так же с низковольтными управляющими сигналами. Корпус не пропускает пыль и брызги, защищает от воздействий окружающей среды. Литиевые аккумуляторы и крышка аккумуляторов позволит работать, пока работа не будет выполнена. Позволяет сравниватьи выделятьхарактеристики сигналов (амплитудные, временные, форму и нарушения) на нескольких каналах одновременно. Диагностика электронных систем или проблем в цепях с измерением сигналов на входе/выходе и в цепях обратной связи, либо трехфазных сигналоводновременно. Серия приборов Fluke ScopeMeter сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.
Особенности осциллографа-мультиметра Fluke 190-202:
Технические характеристики осциллографа-мультиметра Fluke 190-202:
|
Частотный диапазон |
200 МГц |
|
Количество каналов |
2 канала |
|
Скорость выборки реального времени |
2,5 Гвыб/с |
|
Входы |
4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
|
Независимые «плавающие» изолированные входы |
До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
|
Диапазон временной шкалы |
2 нс - 2 мин/дел (модели 190-20X, 200 МГц) |
|
Чувствительность входов |
2 мВ - 100 В/дел |
|
Режимы синхронизации |
Connect-and-ViewTM, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
|
Источник синхронизации |
Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
|
Регистрация выбросов |
8 нс |
|
Измерения осциллограмм |
Курсор: 7 Автоматические: 30 |
|
Максимальная длина записи |
Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал |
|
Послесвечение |
Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
|
Сравнение осциллограмм |
Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
|
Характеристики цифрового мультиметра |
|
|
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) |
4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
|
Максимальное разрешение: |
5 000 отсчетов |
|
Режимы измерений: |
Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
|
Память |
Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10 |
|
Дисплей |
цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
|
Условия хранения и эксплуатации |
|
|
Рабочая температура |
от 0 до 40 єC (с аккумулятором) от 0 до 50 єC (без аккумулятора) |
|
Температура хранения |
от -20 до 60 °C |
|
Рабочая высота |
До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
|
Характеристики безопасности |
|
|
Электробезопасность |
1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
|
Общие данные |
|
|
Размер |
270x190x70 мм |
|
Масса |
2,2 кг |
|
Литий-ионный аккумулятор |
В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291 |
| Одновременное исследование входных сигналов, выходных контуров обратной связи и предохранительных блокировок для устранения следующих неисправностей: | ||
|
||
| Четыре канала будут полезны при проверке приводов переменной частоты и силовых инверторных электронных преобразователей, используемых в ветряной энергетике и транспортной отрасли. | ||
|
||
| Безопасное измерение напряжения от мВ до кВ | |
| Стандартные щупы позволяют выполнять измерения в широком диапазоне напряжений от мВ до кВ, позволяя решать любые задачи - от микроэлектроники до электрических устройств среднего напряжения для тяжелых условий эксплуатации. Независимые изолированные входы предотвращают риск случайных коротких замыканий на землю, позволяя проводить измерения в смешанных цепях с различными опорными сигналами заземления. | |

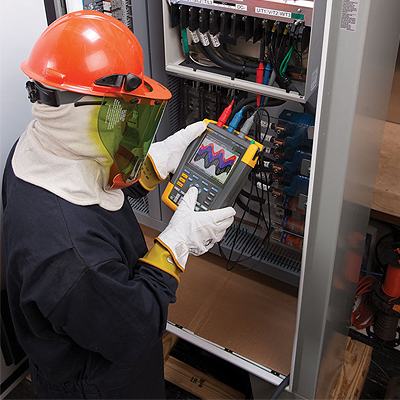

| Позволит работать в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории безопасности IP-51 | |
| Прочные и удароустойчивые, все переносные осциллографы ScopeMeter предназначены для тяжелых условий эксплуатации. от пыли, паров воды, капель, влаги и взвешенных загрязняющих частиц, позволяя им работать надежно всегда, когда вам это требуется. | |

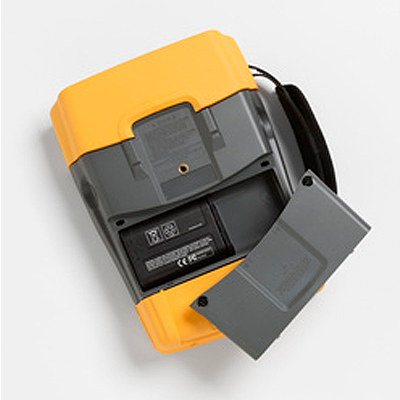

| Работа смены на одном заряде | |
| Новые высокопроизводительные батареи используют преимущества литиево-ионной технологии и обеспечивают работоспособность в течение восьми часов. Благодаря легкому доступу к крышке батареи, батарею можно быстро заменить. | |
| Простота регистрации и пересылки осциллограмм с новым портом связи USB | |
| Два USB-порта с электрической изоляцией от входных измерительных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам. Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB. Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows. | |
| Мгновенный просмотр устойчивого изображения благодаря функции запуска развертки Connect-and-ViewTM | |
| Функция Connect-and-ViewTM автоматически настраивает правильные параметры запуска развертки путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управляющие сигналы. Ускорение измерения в нескольких контрольных точках в быстрой последовательности. | |
| Запись осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecordTM | |
| В памяти ScopeRecord можно сохранить до 27 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков. (Для дальнейшего анализа можно сохранять два набора многоканальных записей.) | |
|
|
| Безбумажный регистратор TrendPlotTM - запись данных со сроком до 16 дней для поиска перемежающихся сбоев | |
|
|

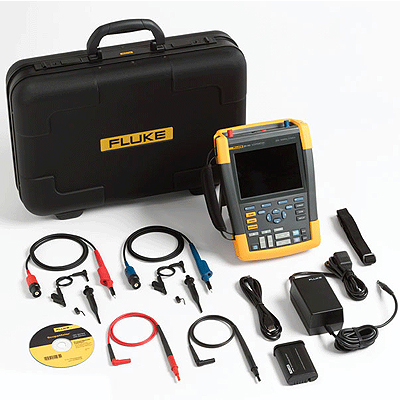

Комплект поставки осциллографа-мультиметра Fluke 190-202:
*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по осцилографам можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе"контакты".
