Артикул: 3894409, 3894475
|
Тип оборудования: Осцилограф-мультиметр, измерительный прибор.
Производитель: Fluke Industrial
Серия: Fluke 190

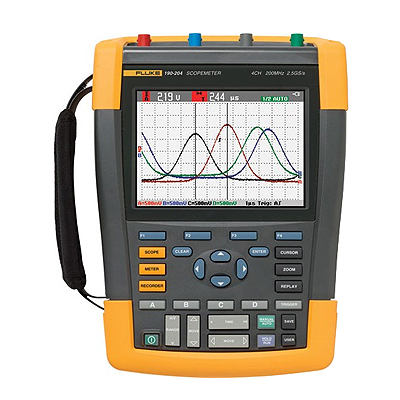

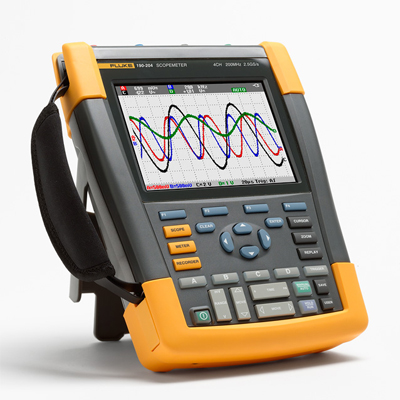

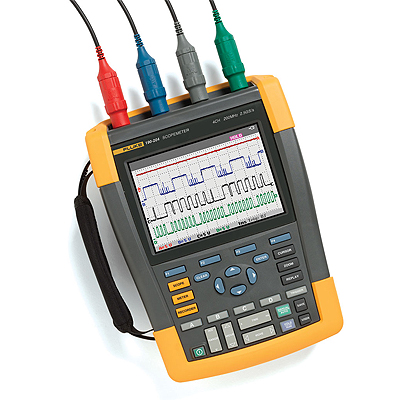

Модель: Fluke 190-204
Описание: прибор для измерения сигналов.
Гарантия на осцилограф-мультиметр Fluke 190-204: 12 мес.
Назначение прибора:
Осциллограф-мультиметр Fluke 190-204 ScopeMeter четырехканальный предназначен для проверки любого оборудования - от микроэлектроники до мощных электронных устройств в суровых промышленных условиях. Позволяет измерять ряд параметров сигнала, такие как напряжение, ток, частота, угол сдвига фаз. Главная польза - возможность наблюдения формы сигнала. Во многих случаях именно форма сигнала позволяет определить, что именно происходит в цепи. Единственныйосциллограф, имеющий рейтинг безопасности CAT III 1000 В / CAT IV 600 В, безопасность работатына 3-фазных силовых вводах, а так же с низковольтными управляющими сигналами. Корпус не пропускает пыль и брызги, защищает от воздействий окружающей среды. Литиевые аккумуляторы и крышка аккумуляторов позволит работать, пока работа не будет выполнена. Осцилограф позволяет сравниватьи выделятьхарактеристики сигналов (амплитудные, временные, форму и нарушения) на нескольких каналах одновременно. Диагностика электронных систем или проблем в цепях с измерением сигналов на входе/выходе и в цепях обратной связи, либо трехфазных сигналоводновременно.
Особенности осциллографа-мультиметра Fluke 190-204:
Технические характеристики осциллографа-мультиметра Fluke 190-204:
|
Полоса пропускания |
Fluke 190-204: |
200 MГц |
|||
|
Максимальная частота выборки реального времени |
|
||||
|
Fluke 190-204: |
2,5 Гвыб/с |
||||
|
Входы |
4 |
||||
|
Плавающие входы |
До 1000 В между входами, опорным уровнем и землей |
||||
|
Развертка по времени |
От 5 нс до 2 мин. /деление |
||||
|
Чувствительность на входах |
2 мВ-100 В/деление |
||||
|
Типы запуска развертки |
Connect-and-ViewTM, Connect-and-ViewTM, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период) |
||||
|
|
|
||||
|
Регистрация всплесков |
8 нс |
||||
|
Измерения осциллографом |
Курсорные: |
7 |
|||
|
Автоматические: |
30 |
||||
|
Максимальная длина записи |
Осциллограмма: |
27 500 точек на вход |
|||
|
Экраны: |
10 000 точек на вход |
||||
|
Память |
Экраны с настройками: |
15 |
|||
|
Запись для воспроизведения с настройками: |
2 |
||||
|
Дисплей |
153 мм полноцветный ЖКД с высокой частотой обновления |
||||
|
Послесвечение |
Затухание, как на аналоговом осциллографе |
||||
|
Сравнение осциллограмм |
Автоматическое сравнение с эталоном «в допуске/не в допуске» |
||||
|
Диапазон рабочих температур |
от 0 ºC до 40 ºC с аккумуляторами |
||||
|
от 0 ºC до 50 ºC без аккумуляторов |
|||||
|
Температура хранения |
от -20 °C до +60 °C |
||||
|
Высота над уровнем моря при эксплуатации |
До 2000 м для CAT IV 600 В, CAT III 1000 В |
||||
|
До 3000 м для CAT III 600 , CAT II 600 В |
|||||
|
Рейтинг электробезопасности |
1000В CAT III/600В CAT IV (EN61010-1) |
||||
|
Размер |
270 x 190 x 70 мм |
||||
|
Вес |
2,2 кг |
||||
|
Время работы от Li-ion аккумуляторов |
До 7 часов |
||||
|
USB-интерфейс |
Изолированные порты USB для подключения устройств памяти и подключения к ПК |
||||
| Одновременное исследование входных сигналов, выходных контуров обратной связи и предохранительных блокировок для устранения следующих неисправностей: | ||
|
||
| Четыре канала будут полезны при проверке приводов переменной частоты и силовых инверторных электронных преобразователей, используемых в ветряной энергетике и транспортной отрасли. | ||
|
||
| Безопасное измерение напряжения от мВ до кВ | |
| Стандартные щупы позволяют выполнять измерения в широком диапазоне напряжений от мВ до кВ, позволяя решать любые задачи - от микроэлектроники до электрических устройств среднего напряжения для тяжелых условий эксплуатации. Независимые изолированные входы предотвращают риск случайных коротких замыканий на землю, позволяя проводить измерения в смешанных цепях с различными опорными сигналами заземления. | |
| Позволит работать в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории безопасности IP-51 | |
| Прочные и удароустойчивые, все переносные осциллографы ScopeMeter предназначены для тяжелых условий эксплуатации. от пыли, паров воды, капель, влаги и взвешенных загрязняющих частиц, позволяя им работать надежно всегда, когда вам это требуется. | |
| Работа смены на одном заряде | |
| Новые высокопроизводительные батареи используют преимущества литиево-ионной технологии и обеспечивают работоспособность в течение восьми часов. Благодаря легкому доступу к крышке батареи, батарею можно быстро заменить. | |
| Простота регистрации и пересылки осциллограмм с новым портом связи USB | |
| Два USB-порта с электрической изоляцией от входных измерительных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам. Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB. Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows. | |
| Мгновенный просмотр устойчивого изображения благодаря функции запуска развертки Connect-and-ViewTM | |
| Функция Connect-and-ViewTM автоматически настраивает правильные параметры запуска развертки путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управляющие сигналы. Ускорение измерения в нескольких контрольных точках в быстрой последовательности. | |
| Запись осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecordTM | |
| В памяти ScopeRecord можно сохранить до 27 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков. (Для дальнейшего анализа можно сохранять два набора многоканальных записей.) | |
|
|
| Безбумажный регистратор TrendPlotTM - запись данных со сроком до 16 дней для поиска перемежающихся сбоев | |
|
|

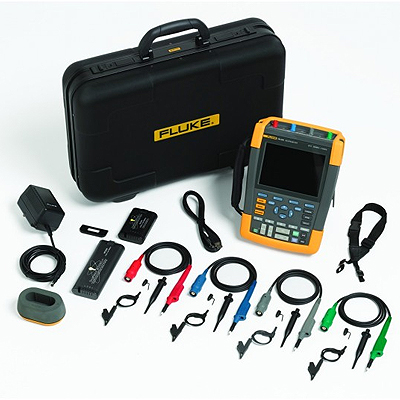

Комплект поставки осциллографа-мультиметра Fluke 190-204:
*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по осцилографам можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе"контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
