Артикул: WMRUMZC300
|
Внимание! Прибор снят с производства, остатки уточняйте по телефону!
Доставляем измерители параметров цепей электропитания по всей России курьерскими службами и транспортными компаниями.

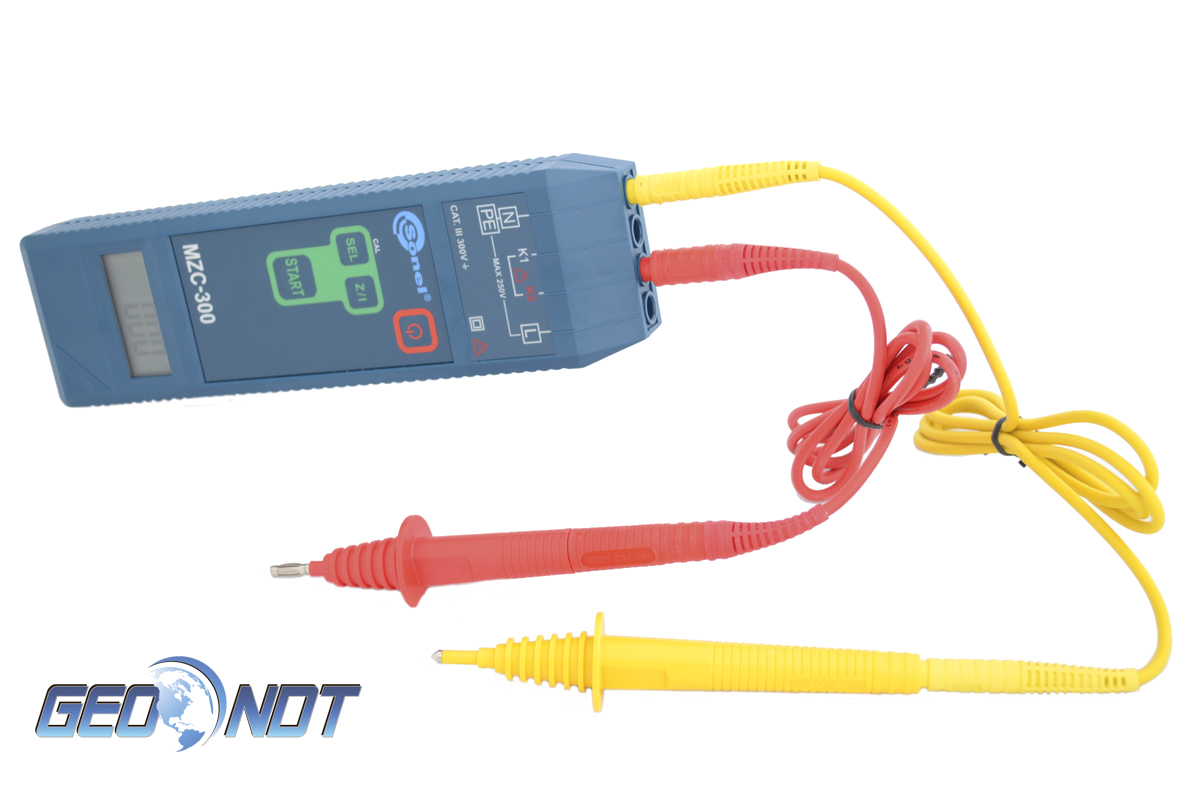

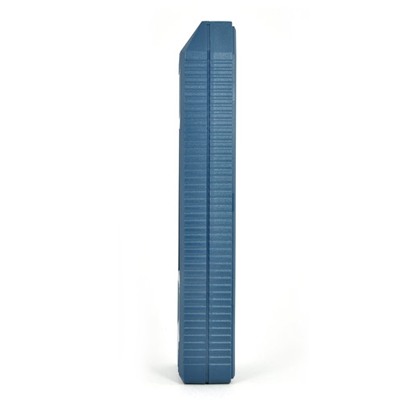

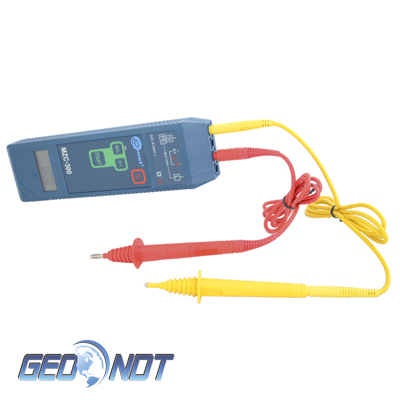

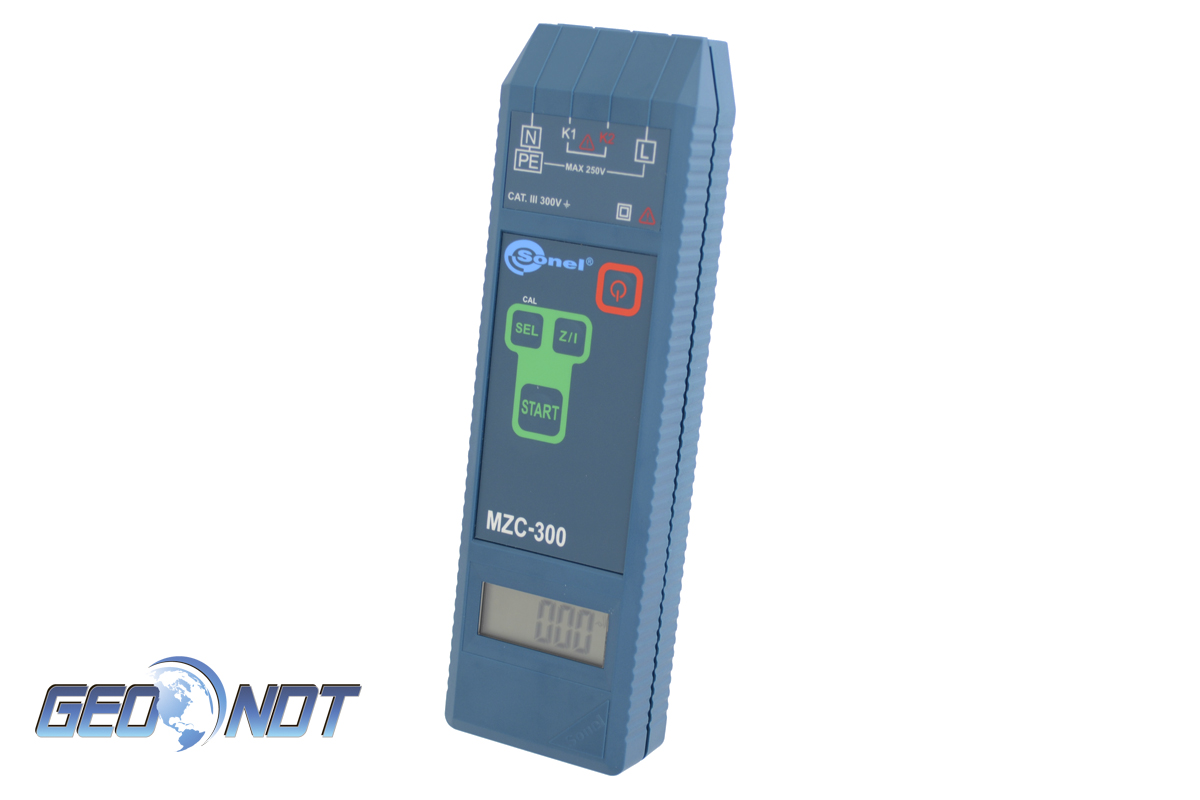

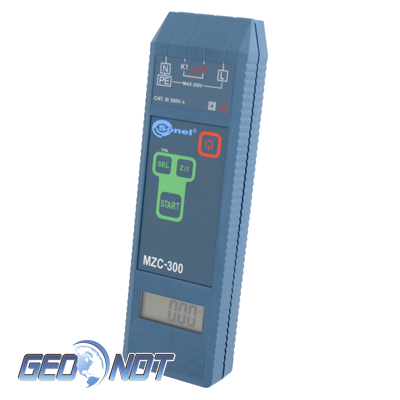

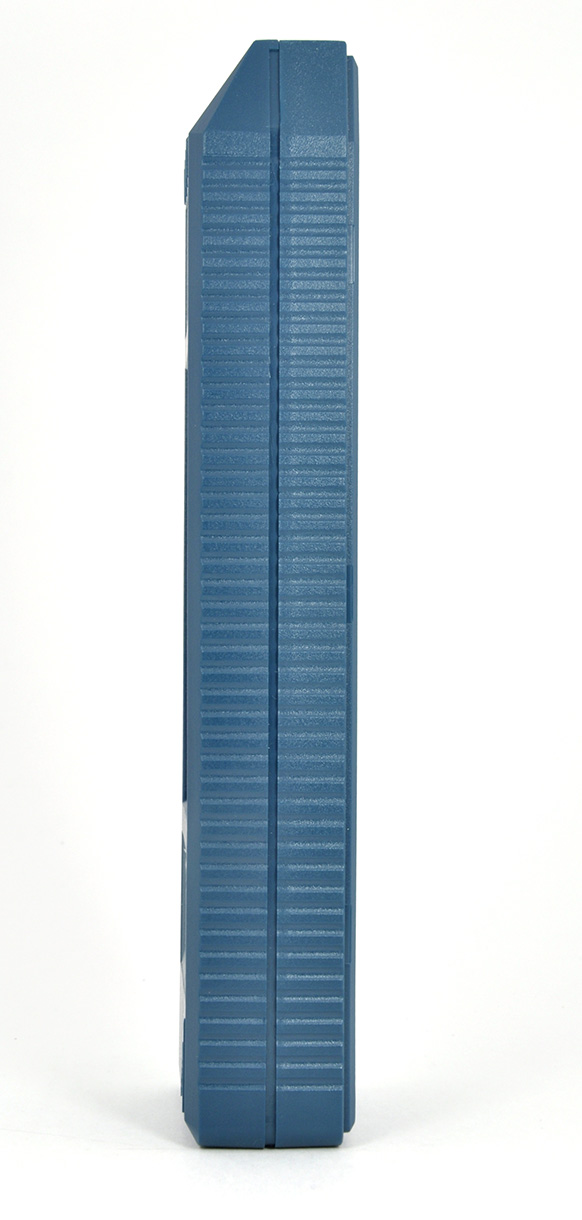

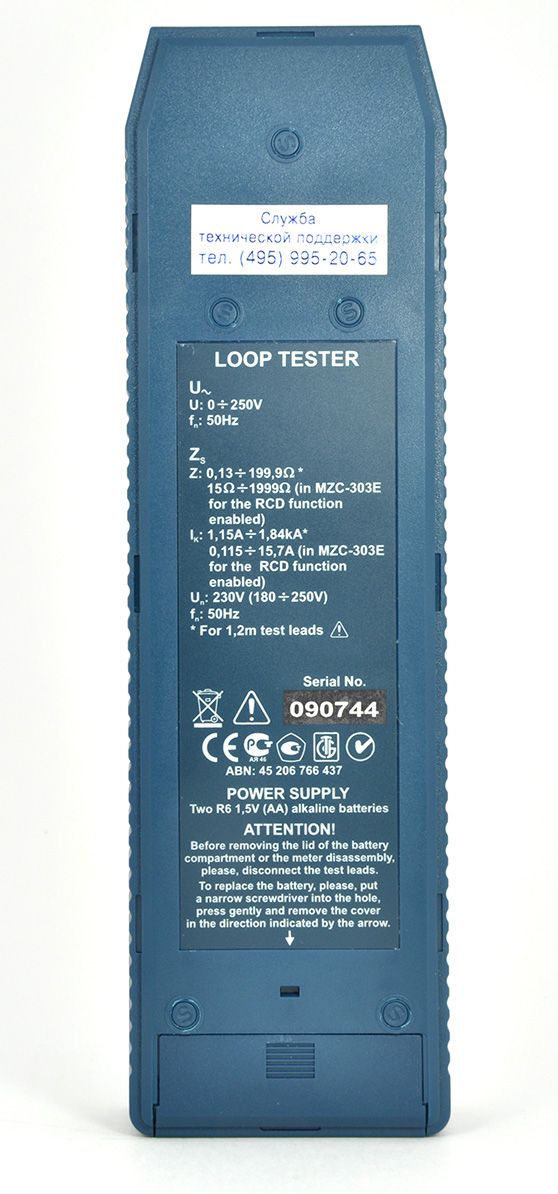

Измеритель параметров цепей электропитания зданий MZC-300
Производитель: Sonel S.A., Польша
Основные характеристики MZS-300:
- измерение активного, реактивного и полного сопротивления петли короткого замыкания;
- вычисление ожидаемого тока короткого замыкания;
- контроль целостности нулевых защитных проводников;
- оценка величины сопротивления заземляющего устройства;
- автокалибровка измерительных проводов, дающая возможность применять провода различной длины;
- определение угла между векторами силы тока и напряжения в момент короткого замыкания;
- проведение измерений без отключения источника питания и защит.
Измерение напряжения переменного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...250 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
- Входное сопротивление вольтметра: ≥ 200 кОм, частота: 45...65 Гц
Измерение полного сопротивления Zs
Диапазон измерения согласно IEC 61557
| Провод измерительный | Диапазон измерения Zs |
|---|---|
| 1,2 м | 0,13...199,9 Ом |
| 5 м | 0,15...199,9 Ом |
| 10 м | 0,19...199,9 Ом |
| 20 м | 0,25...199,9 Ом |
Диапазон отображения Zs
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,9 Ом | 0,01 Ом | ± (2% и. в + 3 ед. мл. разряда) |
| 20,0...199,9 Ом | 0,1 Ом | ± (2% и. в + 1 ед. мл. разряда) |
Измерение фазного угла петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность | Внимание |
|---|---|---|---|
| - 90...90° | 0,1° | ± 10° | Для угла от 0 до 30° и полного сопротивления > 0,1 Ом |
| ± 3° | Для угла > 30° и полного сопротивления > 0,1 Ом |
Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и.в. + 3 ед. мл. разряда) |
| 20,0...199,99 Ом | 0,1 Ом | ± (3% и. в. + 1 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
Диапазон измерения согласно IEC 61557
| Провод | Диапазон измерения Iк |
|---|---|
| 1,2 м | 1,15 А...1,84 кА |
| 5 м | 1,15 А...1,53 кА |
| 10 м | 1,15 А...1,26 кА |
| 20 м | 1,15 А...924 А |
Диапазон отображения
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,115 А...1,999 А | 0,001 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00 А...19,99 А | 0,01 А | |
| 20,0 А...199,9 А | 0,1 А | |
| 200 А...1999 А | 1 А | |
| 2,0 кА...22,0 кА | 0,1 кА |
Контроль целостности проводов
| Порог срабатывания | Основная погрешность |
|---|---|
| 3 кОм | ± 10% |
Измерение сопротивления измерительных проводов
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...0,500 Ом | 0,001 Ом | ± (5% и. в + 3 ед. мл. разряда) |
Условия применения:
| Номинальное напряжение измеряемой цепи Un | 220 В |
| Диапазон напряжения, при котором выполнимо измерение | 180...250 В |
| Номинальная частота измеряемой цепи fn | 50 Гц |
Стандартная комплектация измерителя MZC-300 |
|
| Название | |
|---|---|
| Зонд острый с разъемом "банан" желтый | |
| Провод измерительный 1,2м с разъёмами "банан" чёрный | |
| Провод измерительный 1,2м с разъемами "банан" желтый | |
| Провод для калибровки измерительных проводов | |
| Зонд острый с разъемом "банан" черный | |
| Элемент питания алкалиновый SONEL 1,5V AA LR6 4 шт./упак. | |
| Футляр M1 | |
| Зажим "Крокодил" изолированный черный K01 |
|

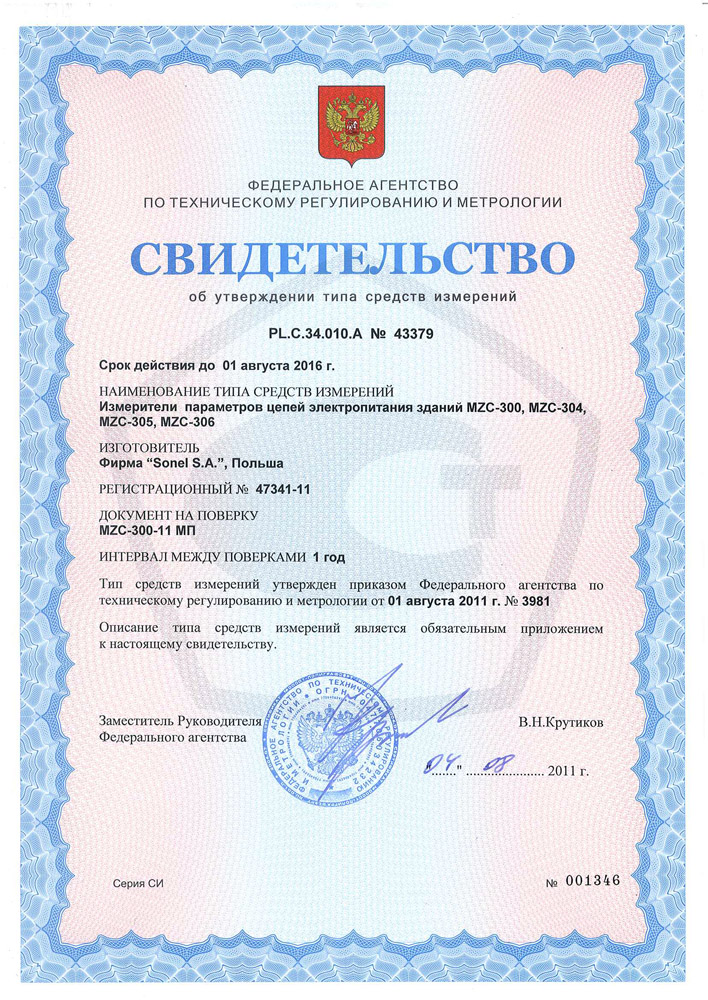

Сертификаты |
|
|
|
|
