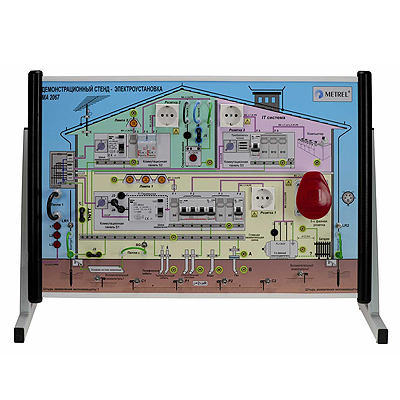

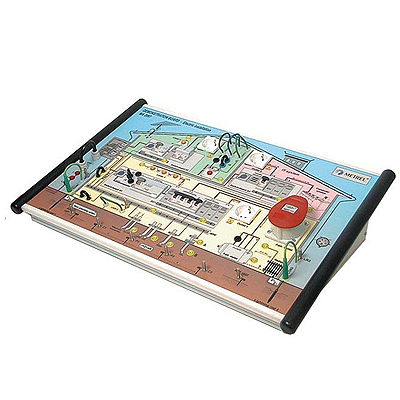

Демонстрационный стенд Metrel MA 2067

Тип оборудования: электротехнический стенд

Производитель: METREL d.d., Словения
Серия: MI Meterl
Модели: Metrel MA 2067

Описание: модель электроустановки для демонстрации работы контрольно-измерительных приборов.

Назначение электротехнического стенда MA 2067:

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением электротехнического стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000В. Стенд симулирует все системы электроснабжения (TT, NT, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA 2067 позволяет имитировать раличные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.

Области применения и назначение демонстрационного стенда MA 2067:

• Обучение студентов / слушателей электротехнических учебных заведений.
• Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании.
• Демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.

Функции и отличительные особенности демонстрационного стенда Metrel MA 2067:

• Возможность проведения 65 различных измерений.
• Демонстрация измерения полного сопротивления линии и контура.
• Демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения.
• Демонстрация измерения сопротивления изоляции между различными проводниками.
• Демонстрация проверки непрерывности защитных проводников.
• Демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта.
• Демонстрация измерения тока утечки с помощью токовых клещей.
• Демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах.
• Имитация 19 различных неисправностей с целью их обнаружения измерительными приборами.
• Панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом.
• В стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом.

Габариты:

Размеры: Стенд: 680 x 175 x 450 мм Подставка: 700 x 400 x 320 мм Масса (без аксессуаров): Стенд: 12,5 кг Подставка: 3,5 кг

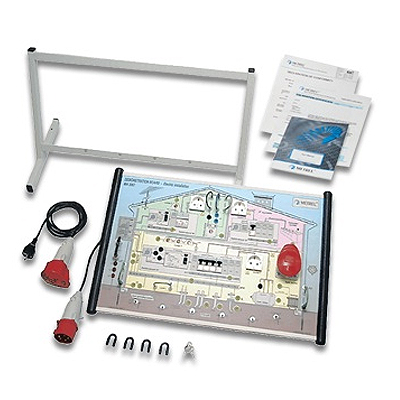

Комплект поставки MA 2067:

1. Демонстрационный стенд
2. Перемычка, 4 шт.
3. Ключи, 2 шт.
4. Подставка
5. Кабель-адаптер для подключения к однофазной сети
6. Руководство по эксплуатации
7. Пособие «Упражнения для демонстрационного стенда»
8. Свидетельство о калибровке
