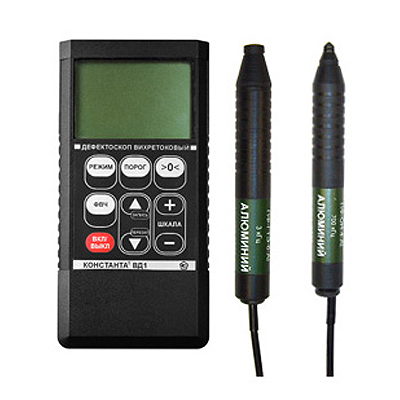

Назначение вихретокового дефектоскопа Константа ВД1:

Малогабаритный цифровой прибор предназначен для обнаружения поверхностных и сквозных трещин и во внутренних слоях многослойных конструкций в изделиях из неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).
В составе со специализированным экранированным преобразователем ПФ-С1-6Э-Al предназначен для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под стыком листов металла из алюминиевого сплава.

Дефектоскоп Константа ВД1 авиационный комплект для контроля вертолетов МИ-2 обладает следующими особенностями:

• Комплектуется специализированным преобразователем ПФ-С1Э-6-Al для контроля зубчатой ленты хвостовой балки вертолета МИ-2 и рабочим эталоном СОП-207, предназначенным для настройки и проверки преобразователя ПФ-С1Э-6-Al;
• широкий диапазон частот возбуждения преобразователей;
• возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
• специализированное программное обеспечение и позволяет производить контроль деталей ЛА ГА в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками ВС и АД;
• широкий набор специализированных преобразователей для дефектоскопии деталей ЛА;
• наличие статического и динамического режимов контроля;
• не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
• защита от истирания преобразователя обеспечивается сменными защитными колпачками;
• аналоговая шкала для оперативного обнаружения дефекта и цифровая шкала для оценки глубины трещин;
• индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
• высокую чувствительность преобразователей обеспечивает встроенная в них электроника.

Технические характеристики дефектоскопа Константа ВД1:

Индикация:

• матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации,
• световая сигнализация на преобразователе,
• звуковая сигнализация в корпусе прибора и через подключаемые наушники.

Звуковая сигнализация:

• многотональная по уровню сигнала,
• прерывистая по превышению порога дефекта.

Основные технические характеристики преобразователя ПФ-С1Э-6-Al

* Минимальная протяженность трещины в листе металла второго слоя толщиной 2 мм,
под стыком листов металла первого слоя толщиной 1,2 мм.

Технические характеристики рабочего эталона СОП-207

Комплект поставки Константа ВД1:

Авиационный комплект для контроля вертолетов МИ-2:

• электронный блок;
• преобразователи: ПФ-ОН-4-Аl, ПФ-С1Э-6-Аl;
• контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al);
• методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации (приобретаются одни на предприятие);
• методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки (хвостовой части вертолета МИ-2);
• аккумуляторы ААА (2 шт.);
• зарядное устройство;
• головные телефоны, руководство по эксплуатации;
• методика метрологического обслуживания;
• кабель связи с компьютером USB A-A;
• компакт-диск с драйверами и программой «Constanta - DATA»;
• кейс для хранения и транспортировки;
• запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Дополнительный комплект для контроля вертолетов МИ-2 (приобретается только дополнительно к авиационному комплекту):

• преобразователь ПФ-С1Э-6-Аl;
• контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al);
• методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки хвостовой балки вертолета МИ-2 (приобретаются одни на предприятие).

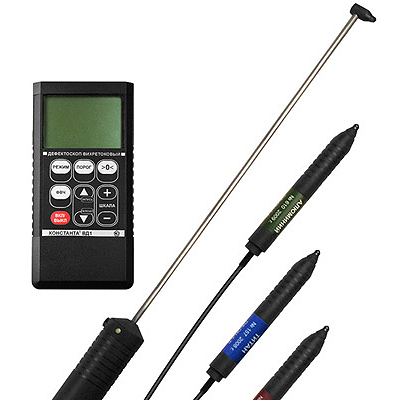

Дополнительно могут быть поставлены:

• преобразователи ПФ-Г1-4-Fe, ПФ-Г1-4-Ti, ПФ-Г2-4-Аl, ПФ-Г2-4- Fе, ПФ-Г2-4-Ti;
• любое количество запасных преобразователей;
• специализированные авиационные преобразователи ПФ-ГТ-6э-Аl, ПФ-ГТ-18э-Аl, ПФ-ОН-38-Al-в;
• преобразователи от измерителя электропроводности «Константа К6»;
• комплект стандартных образцов ОСО-ВД (3 образца: ОСО-ВД-В1, ОСО-ВД-В2, ОСО-ВД-ВЗ);
• расширенный комплект стандартных образцов ОСО-ВД (помимо стандартного комплекта из трех образцов дополнительные два образца ОСО-ВД-В4 и ОСО-ВД-В5 из алюминиевых сплавов с низкой и высокой электропроводностью);
• стандартный образец СОП-205 для преобразователя ПФ-ГТ-6э-Al;
• стандартный образец СОП-206 для преобразователя ПФ-ГТ-18э-Аl;
• блок питания от сети 220 В (по отдельному заказу).
