Магнитно-вихретоковый дефектоскоп ВИД-345

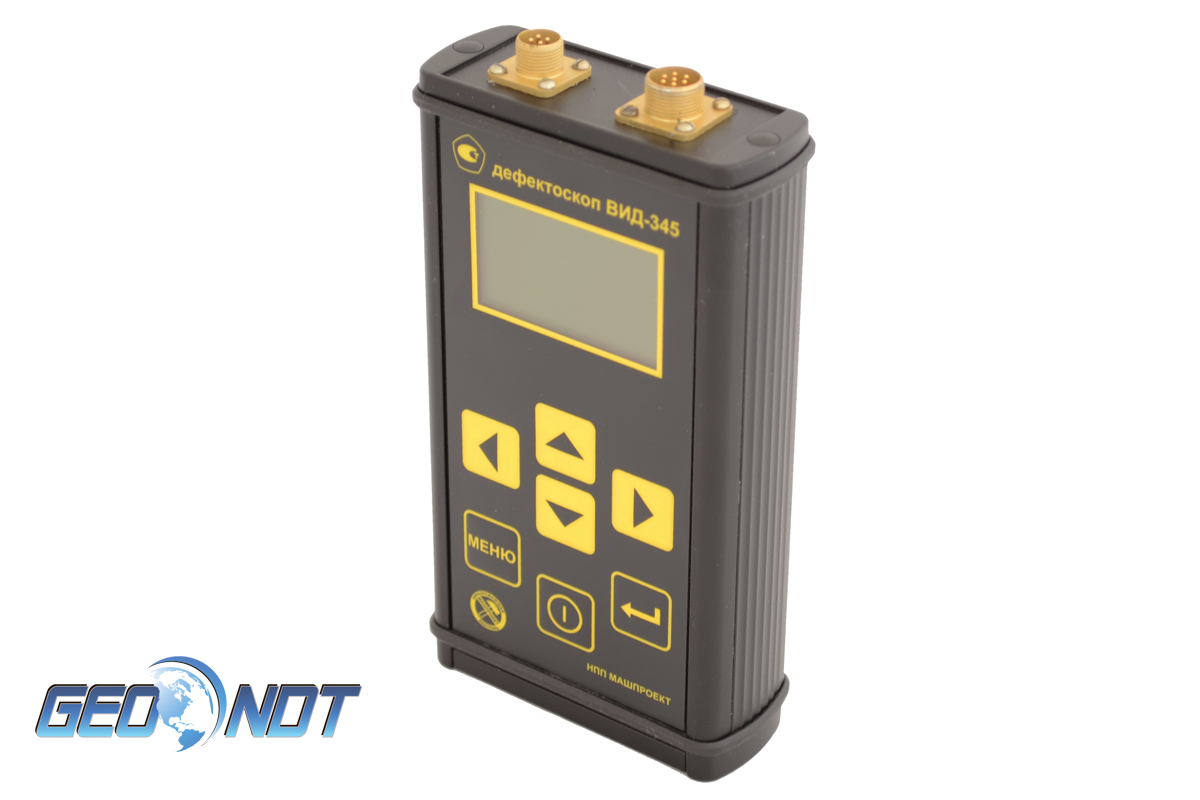

  • Магнитно-вихретоковый дефектоскоп ВИД-345

    /images/all/3/13/big/img_5.jpg

    jijijij

    Магнитно-вихретоковый дефектоскоп ВИД-345

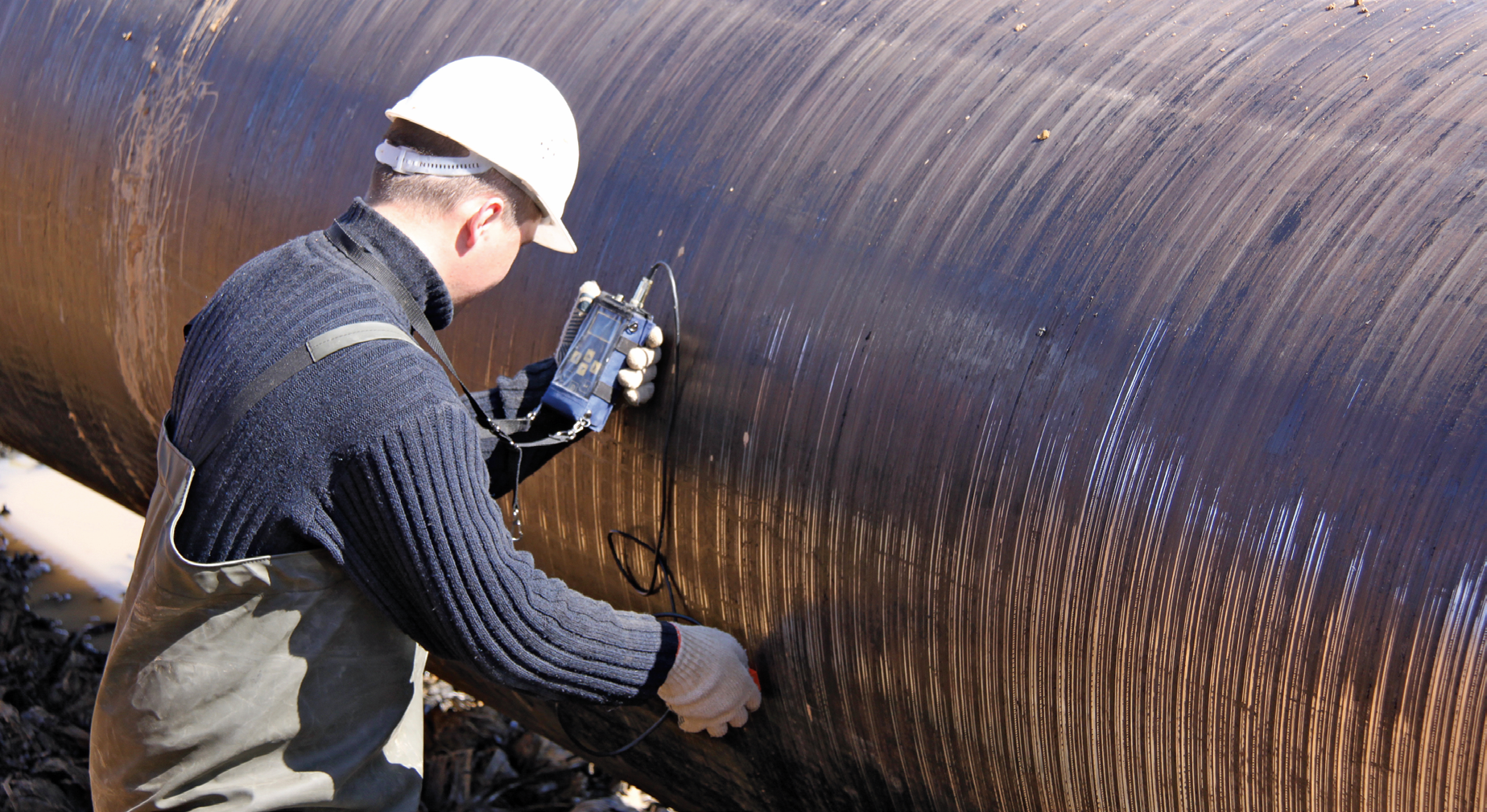

  • Неразрушающий контроль трубопровода с помощью магнитно-вихретокового дефектоскопа ВИД-345

    /images/all/3/13/big/img_14.png

    Неразрушающий контроль трубопровода с помощью магнитно-вихретокового дефектоскопа ВИД-345

    Неразрушающий контроль трубопровода с помощью магнитно-вихретокового дефектоскопа ВИД-345

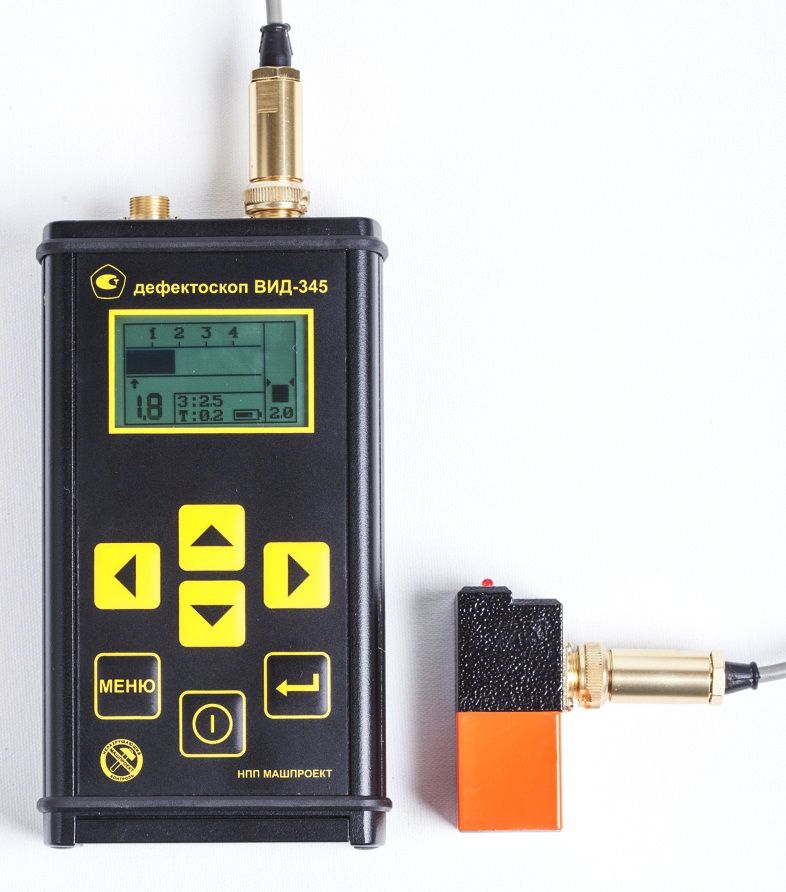

  • дефектоскоп ВИД-345

    /images/all/3/13/big/img_16.jpg

    1

    дефектоскоп ВИД-345

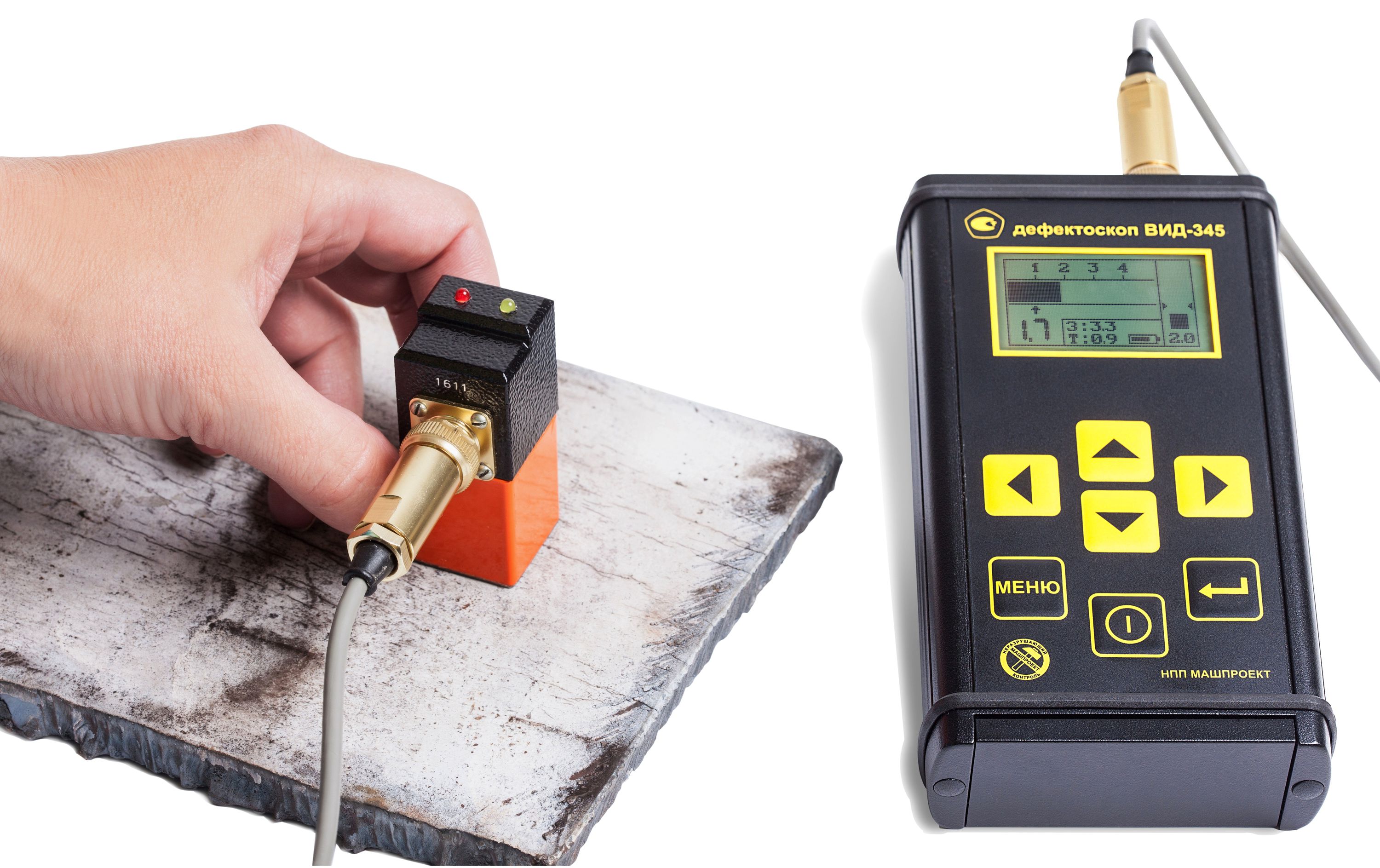

  • Поиск трещин с помощью дефектоскопа ВИД-345

    /images/all/3/13/big/img_18.jpg

    1

    Поиск трещин с помощью дефектоскопа ВИД-345
Хит!

ЦЕНА: 306 218 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Машпроект


Страна производитель: Россия Россия
Артикул: ВИД-345
В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 518.58KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Производитель дефектоскопов: Россия

Гарантия на магнитно-вихретоковый дефектоскоп ВИД-345: 12 месяцев



Магнитно-вихретоковый дефектоскоп ВИД-345 прошел метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и республики Казахстан.



Назначение прибора:



Дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин в металлических конструкциях, в т.ч. под слоем изоляционного покрытия и/или коррозии.



Прибор работает:



  • по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
  • по влажной, грязной поверхности,
  • по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.



Принцип работы дефектоскопа ВИД-345:



Магнитно-вихретоковый дефектоскоп ВИД-345 реализует комбинацию магнитного и вихретокового методов выявления дефектов. Датчик дефектоскопа формирует переменное магнитное поле и регистрирует поля рассеяния, возникающие над дефектом (трещиной). Одновременно регистрируются магнитные возмущения от вихревых токов, возбуждаемых датчиком в контролируемом участке изделия. Использование подобной схемы позволяет обеспечить контроль изделий с грубой поверхностью.



Объекты, контролируемые магнитно-вихретоковым дефектоскопом ВИД-345: трубы (трубопроводы, нефте-газопроводы, объекты энергетического производства, сосуды (в т.ч. сосуды давления), детали конструкций, машин, механизмов и другие.



Дефектоскоп ВИД-345 обладает следующими отличительными особенностями:



  • Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
  • Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
  • Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".
  • Предусмотрено оснащение дополнительными сменными датчиками.
  • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
  • Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
  • Оперативная корректировка режимов работы.
  • Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
  • Световая, звуковая (в комплекте наушники) сигнализация дефекта.



Устройство дефектоскопа



В состав дефектоскопа входят датчик, электронный блок приема и преобразования сигналов с датчика и блок питания. Электрические сигналы в блоке датчика преобразуются в цифровой код и поступают в микропроцессор контроллера.



Контроллер содержит оперативное запоминающее устройство (ОЗУ) для запоминания промежуточных результатов вычисления, постоянное запоминающее устройство (ПЗУ) для записи программы работы и микропроцессор для организации взаимосвязи работы всех блоков контроллера и проведения вычислений. Все блоки контроллера связаны между собой двунаправленной шиной данных и однонаправленными шинами адреса и управления. Питание всех блоков контроллера осуществляется внутренним источником питания.



Использование в дефектоскопе контроллера позволяет:



  • получать результат измерения глубины трещины и толщины покрытия непосредственно в миллиметрах на графическом дисплее;
  • отстраиваться в процессе работы дефектоскопа от влияния толщины покрытия на показания глубины трещины.



Технические характеристики магнитно-вихретокового дефектоскопа ВИД-345:



Минимальная глубина выявляемой трещины 0,2-0,5 мм
Минимальное раскрытие трещины 0,05 мм
Минимальная длина выявляемой трещины 5 мм
Диапазон определения глубины трещины 0,3 - 5 мм
Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения
0 - 6 мм
Погрешность определения толщины защитного покрытия или
глубины коррозионного повреждения
10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм
Диапазон рабочих температур -15 ... + 40 °С
Размеры электронного блока дефектоскопа 150 х 80 х 35 мм
Размеры штатного датчика "N-345" 25 х 25 х 60 мм
Вес электронного блока дефектоскопа не более 500 г
Питание прибора
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов
до 10 ч.
Контроль разряда аккумуляторов
есть
Гарантийный срок обслуживания
12 мес.


Режимы работы дефектоскопа ВИД-345



Работа с дефектоскопом может проводиться в двух режимах:



Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия применяется при толщине изоляционного покрытия от 0 до 4 мм.
Режим поиска стресс-коррозионных трещин применяется при толщине изоляционного покрытия до 10 мм.



Комплект поставки дефектоскопа ВИД-345:



Составляющие комплекта

"Стандартный" "Специальный"
Электронный блок дефектоскопа v v

Стандартный датчик «N-345»

1 шт. 2 шт.
Кабель для подключения датчика к прибору 1 шт. 2 шт.
Контрольный образец с имитацией трещины глубиной 2 мм v v
Контрольный образец изоляционного покрытия толщиной 2 мм v v
Аккумулятор (комплект из 2 шт. заранее установлен в прибор)  1 комплект 2 шт.
Зарядное устройство v v
Наушники с переходником v v
Руководство по эксплуатации (совмещено с паспортом) v v
Свидетельство о поверке v v
Защитный чехол с ремнем для фиксации прибора на груди оператора v v
Манжета для фиксации прибора на руке оператора v v
Сумка для безопасной транспортировки и хранения v
Чемодан для безопасной транспортировки и хранения   v
Специализированная калибровка и настройка под задачи Заказчика   v



Дополнительные принадлежности к дефектоскопу



  • Дополнительные сменные датчики.
  • Кабель для подключения датчиков к дефектоскопу.
  • Комплект запасных аккумуляторов.
  • Контрольные образцы.
Введите число *
Спрашивает: Владимир:

Дефектоскоп ВИД-345 может выявлять очаги внутренней коррозии на трубопроводах

Отвечает: Сергей:

Добрый день, Владимир!

Дефектоскоп ВИД-345 может выявлять только очаги ВНЕШНЕЙ коррозии на трубопроводах

Под Вашу задачу прошу рассмотреть дефектоскопы производства АКС. (по ссылке ниже).
https://www.geo-ndt.ru/catalog-18-yltrazvykovie-defektoskopi.htm#pp=1&nn=&gg=&a=4&avt=18&zz=&da=1&r_vid=&str=&sr=&price=0%3B14080000&price=0%3B283000&minCost=0&maxCost=14080000&ssr1%5B%5D=25

Все дефектоскопы производства (АКС) могут выявлять очаги внутренней коррозии на трубопроводах. При условиях, что толщина труб должна быть не менее 3мм.


Введите число *
Сертификаты

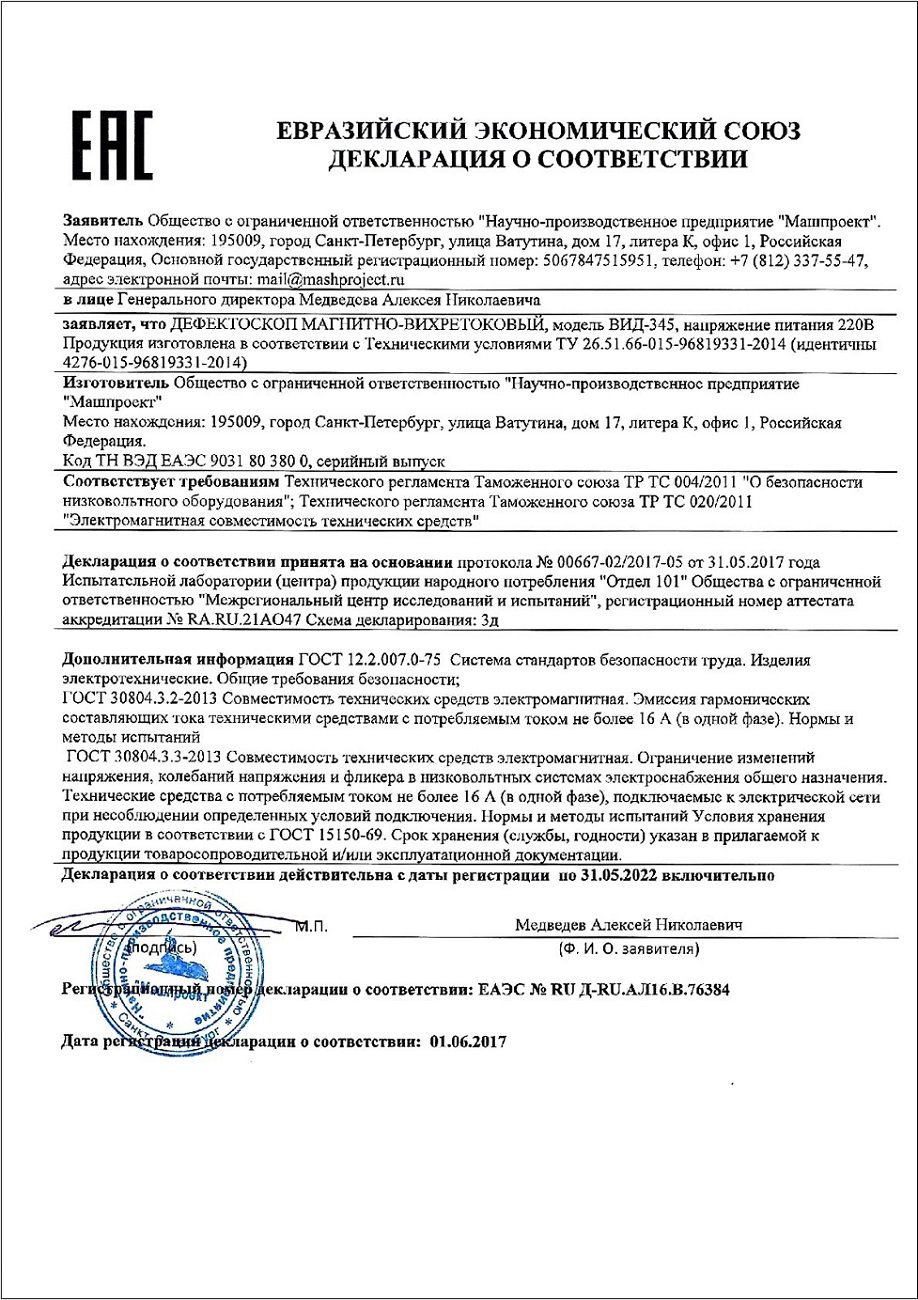

Декларация о соответствии дефектоскопа ВИД-345 магнитно-вихретокового требованиям ТР ТС
