Дефектоскоп портативный ВИД-345 магнитно-вихретоковый "Специальный"

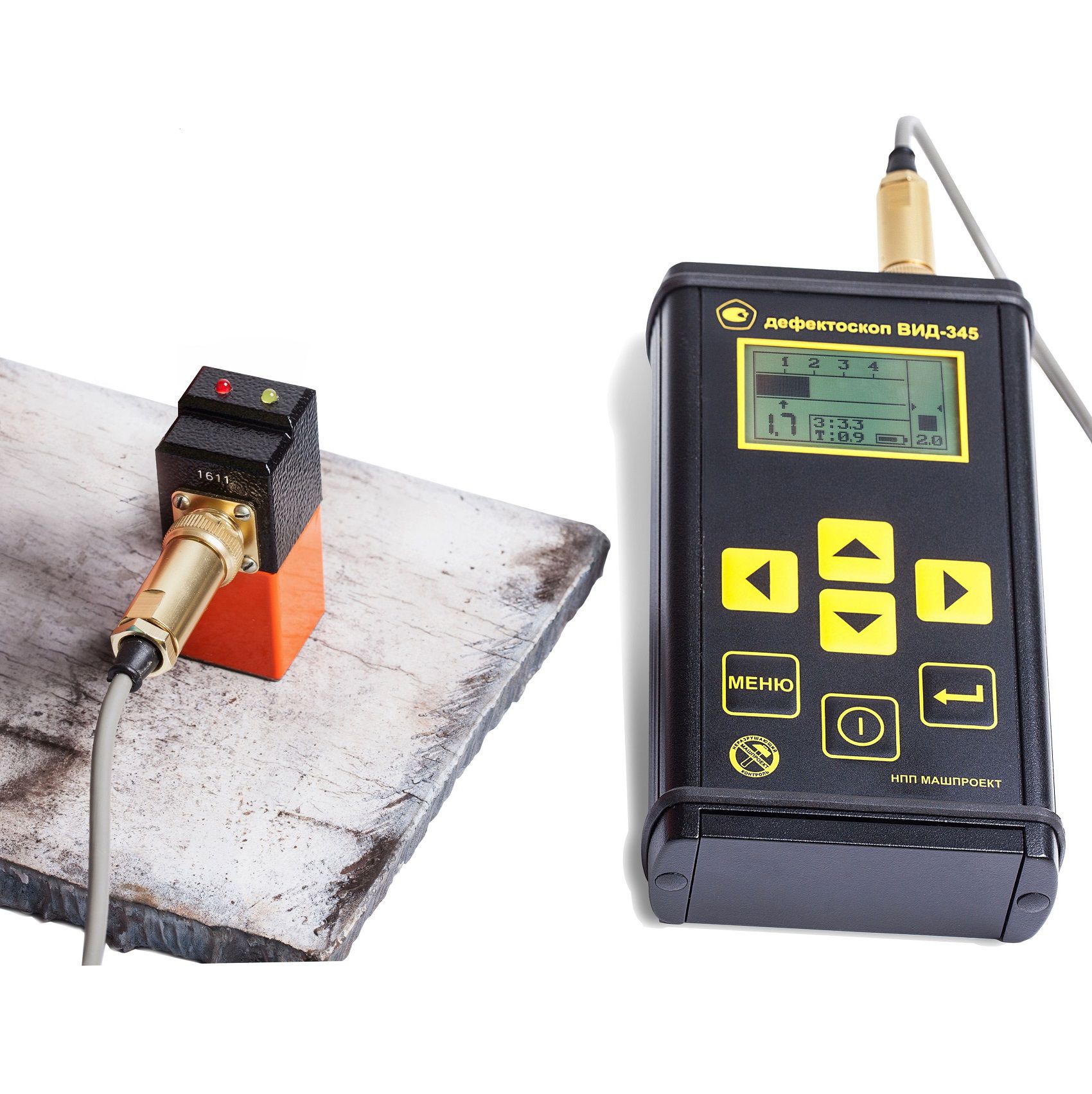

  • Дефектоскоп портативный ВИД-345 магнитно-вихретоковый "Специальный"

    /images/all/3/12931/big/img_5.jpg

    jijijij

    Дефектоскоп портативный ВИД-345 магнитно-вихретоковый

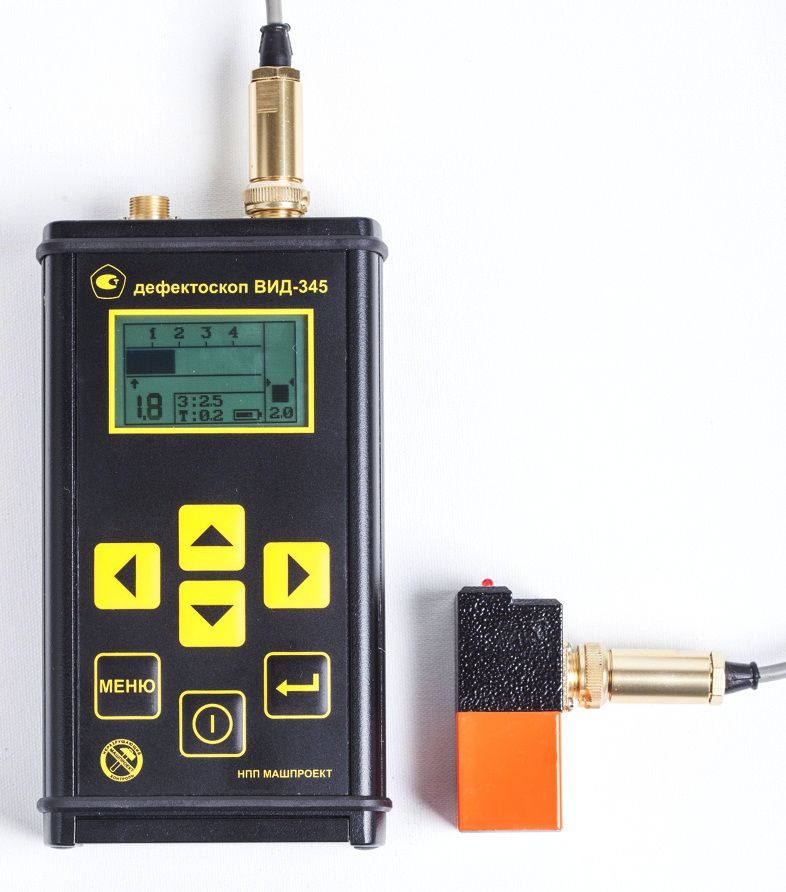

  • Дефектоскоп ВИД-345 "Специальный"

    /images/all/3/12931/big/img_14.jpg

    Дефектоскоп ВИД-345 "Специальный"

    Дефектоскоп ВИД-345

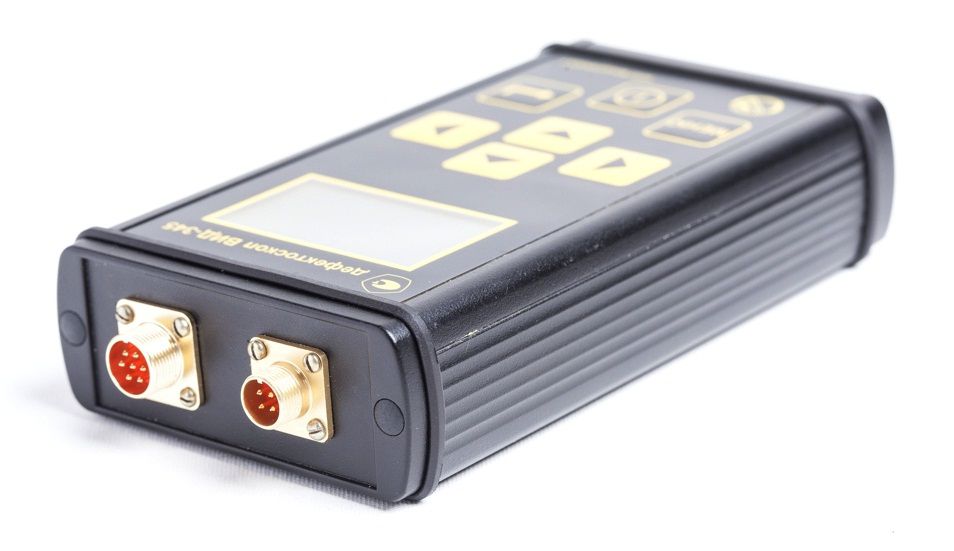

  • Магнитно-вихретоковый дефектоскоп ВИД-345 "Специальный"

    /images/all/3/12931/big/img_16.jpg

    1

    Магнитно-вихретоковый дефектоскоп ВИД-345

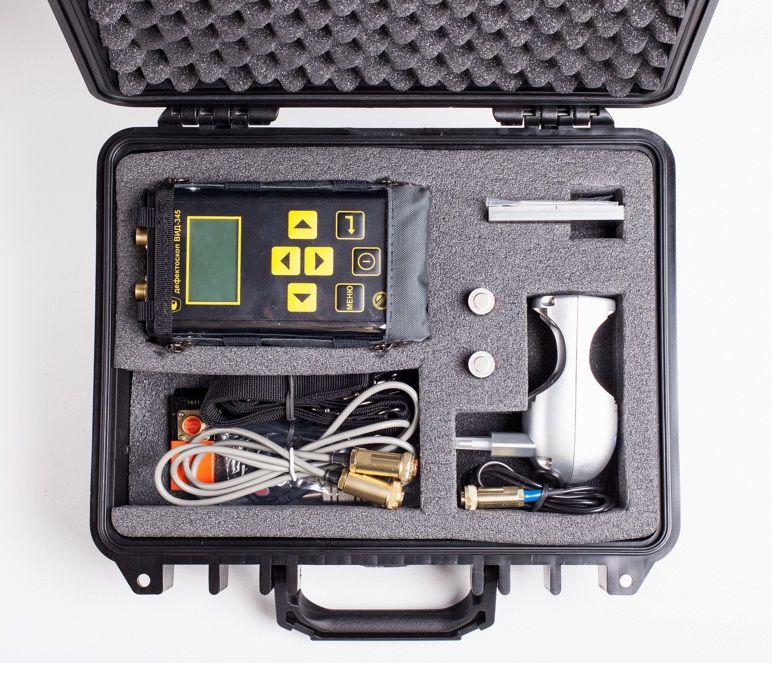

  • Комплект поставки дефектоскопа ВИД-345

    /images/all/3/12931/big/img_18.jpg

    1

    Комплект поставки дефектоскопа ВИД-345

ЦЕНА: 213 670 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Машпроект


Страна производитель: Россия Россия

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 518.58KB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Назначение дефектоскопа ВИД-345 "Специальный"



Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.



Комбинирование магнитного и вихретокового методов выявления дефектов обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.



Комплект "Специальный" поставляется в ударопрочном чемодане, в комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.



Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.



Прибор работает:



  • по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
  • по влажной, грязной поверхности,
  • по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.



Объекты, контролируемые дефектоскопом ВИД-345:



  • трубы, трубопроводы

  • нефте- и газопроводы

  • сосуды, сосуды давления

  • объекты энергетического производства

  • детали конструкций, машин и механизмов



Магнитно-вихретоковый дефектоскоп ВИД-345 обладает следующими особенностями и преимуществами:



  • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.

  • Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.

  • Оперативная корректировка показаний прибора.

  • Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.

  • Световая, звуковая (в комплекте наушники) сигнализация дефекта.

  • Компактные габариты, удобные большие кнопки.

  • Металлические корпуса электронного блока и датчиков позволяют эксплуатировать прибор в жестких полевых условиях.

  • Контактная поверхность датчиков из высокопрочной керамики обеспечивает стойкость к истиранию.

  • Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".



Технические характеристики дефектоскопа ВИД-345:



Минимальная глубина выявляемой трещины 0,2-0,5 мм
Минимальное раскрытие трещины 0,05 мм
Минимальная длина выявляемой трещины 5 мм
Диапазон определения глубины трещины 0,3 - 5 мм
Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения
0 - 6 мм
Погрешность определения толщины защитного покрытия или
глубины коррозионного повреждения
10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм
Диапазон рабочих температур -15 ... + 40 °С
Размеры электронного блока дефектоскопа 150 х 80 х 35 мм
Размеры штатного датчика "N-345" 25 х 25 х 60 мм
Вес электронного блока дефектоскопа не более 500 г
Питание прибора
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов
до 10 ч.
Контроль разряда аккумуляторов
есть
Гарантийный срок обслуживания
12 мес.



Режимы работы ВИД-345



Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия применяется при толщине изоляционного покрытия от 0 до 4 мм.
Режим поиска стресс-коррозионных трещин применяется при толщине изоляционного покрытия до 10 мм.



Комплект поставки дефектоскопа ВИД-345:



Составляющие комплекта

"Стандартный" "Специальный"
Электронный блок дефектоскопа v v

Стандартный датчик «N-345»

1 шт. 2 шт.
Кабель для подключения датчика к прибору 1 шт. 2 шт.
Контрольный образец с имитацией трещины глубиной 2 мм v v
Контрольный образец изоляционного покрытия толщиной 2 мм v v
Аккумулятор (комплект из 2 шт. заранее установлен в прибор)  1 комплект 2 шт.
Зарядное устройство v v
Наушники с переходником v v
Руководство по эксплуатации (совмещено с паспортом) v v
Свидетельство о поверке v v
Защитный чехол с ремнем для фиксации прибора на груди оператора v v
Манжета для фиксации прибора на руке оператора v v
Сумка для безопасной транспортировки и хранения v
Чемодан для безопасной транспортировки и хранения   v
Специализированная калибровка и настройка под задачи Заказчика   v



Дополнительные принадлежности к прибору



  • Дополнительные сменные датчики.
  • Кабель для подключения датчиков к дефектоскопу.
  • Комплект запасных аккумуляторов.
  • Контрольные образцы.
