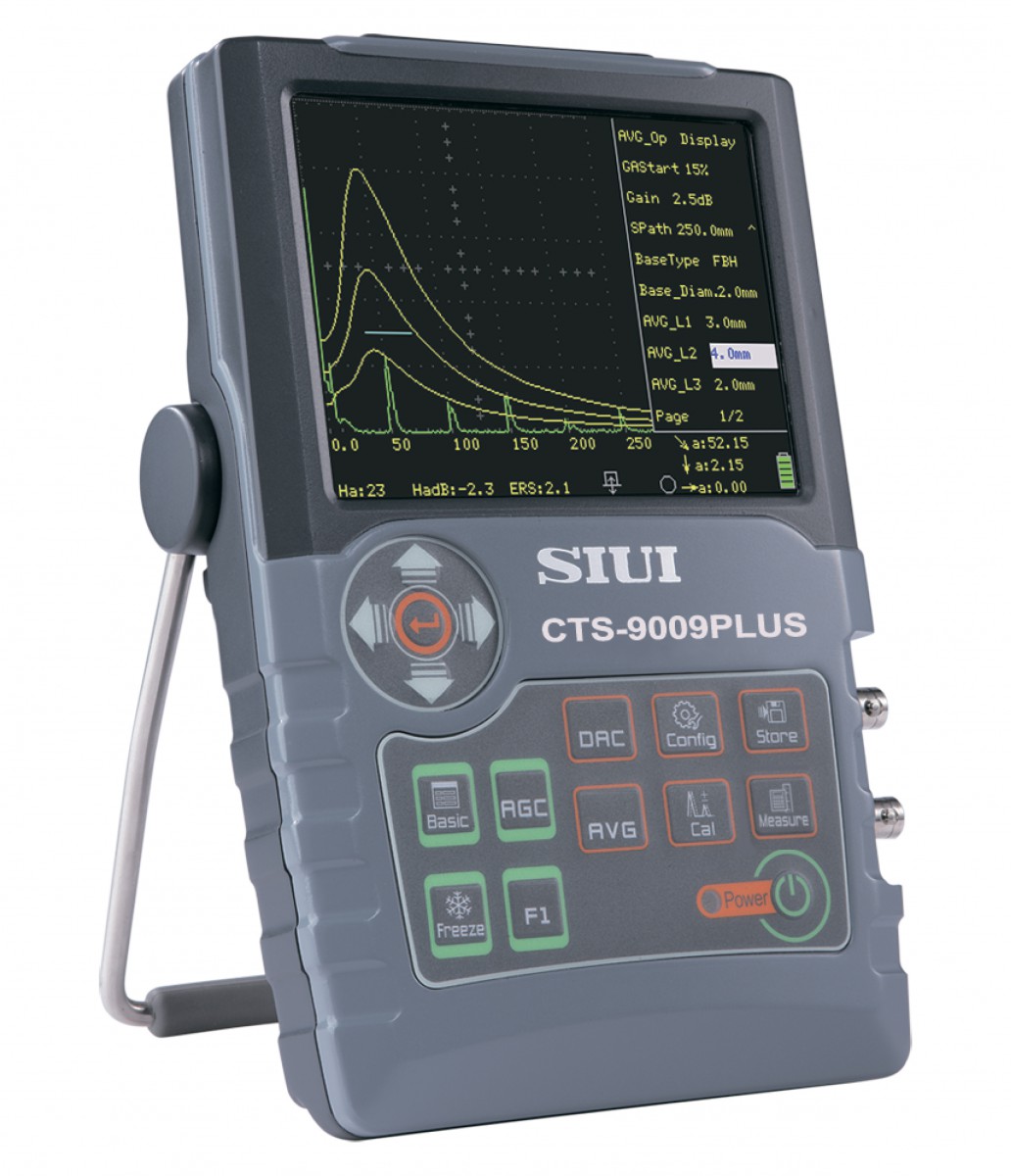

Ультразвуковой дефектоскоп CTS-9009 PLUS

  • Ультразвуковой дефектоскоп CTS-9009 PLUS

    /images/all/3/12616/big/img_5.jpg

    jijijij

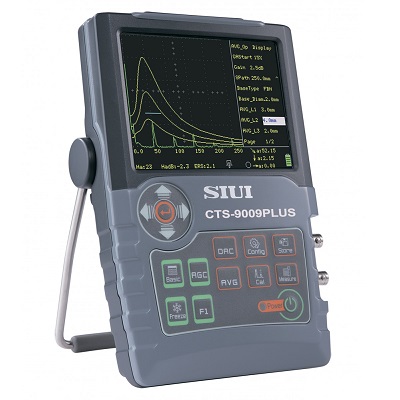

    Ультразвуковой дефектоскоп CTS-9009 PLUS
  • Ультразвуковой дефектоскоп CTS-9009PLUS

    /images/all/3/12616/big/img_14.jpg

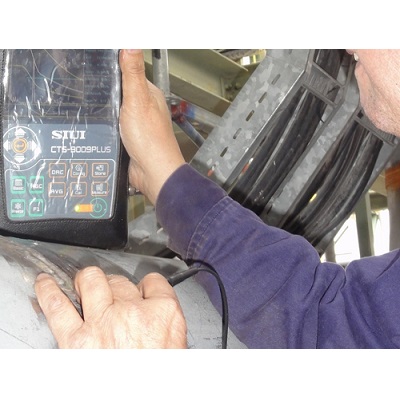

    Ультразвуковой дефектоскоп CTS-9009PLUS

    Ультразвуковой дефектоскоп CTS-9009PLUS

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SIUI


Страна производитель: Китай Китай

В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению SIUI
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

CTS 9009 PLUS - ультразвуковой дефектоскоп с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.



Особенности ультразвукового дефектоскопа CTS 9009 PLUS:


- вес в снаряженном состоянии составляет 1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях;
- легок в эксплуатации;
- благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой;
- защищён от воздействия окружающей среды;
- разработан в соответствии со стандартом IP67 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях;
- автономен;
- литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки;
- универсален;
- высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок;
- многофункционален;
- автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE;
 АРД-диаграммы, построение DAC - кривых и ВРЧ.



Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.



Дефектоскоп ультразвуковой CTS 9009 PLUS и его преимущества:


- высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок;
- выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях;
- эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой;
- радиочастотный дисплей;
- обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными;
- предусмотрена видеозапись до 7 минут;
- автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов;
- компактность, вес в снаряженном состоянии составляет всего 1,15 кг;
- интуитивно-понятный интерфейс на русском языке.



Функции дефектоскопа CTS-9009 PLUS:


- автоопределение типа датчика;
- коррекция округлой поверхности;
- амплитудный B-скан, ВРЧ;
- DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
- АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.



Технические характеристики прибора:



Функция Ед.изм. Характеристика
Нелинейность по вертикали % ≤3
Динамический диапазон дБ ≥32
Нелинейность по горизонтали % ≤0.5
Диапазон контроля мм 0 ~ 13000 (продольная волна в стали)
Диапазон задержки импульса мм -10 ~ 1000 (продольная волна в стали)
Скорость в материале м/с 400 ~ 15000
Коррекция нуля преобразователя мкс 0 ~ 200
Регулировка усиления дБ 0 ~ 110, с шагом 0.5, 2, 6, 12
Диапазон частот усилителя МГц 0.5~10
Амплитуда   низкая / высокая
Демпфирование преобразователя   низкое / высокое
Тип преобразователя   Совмещенный/раздельно-совмещенный
Отсечка шумов % 0 ~ 80
Детектирование   положительная/отрицательная полуволна, полное, фильтруемое
Память   300 наборов с учетом настроек, А-разверток эхо-сигнала и вычисляемых данных измерений
Автоматическое усиление   автоматическая регулировка амплитуды эхо-сигнала в стробе до 80% или 100% высоты экрана
Строб-импульс   два независимых строба с автоматической сигнализацией порога срабатывания. Режимы: позитивный / негативный. Начало строба: 0~109%. Длительность строба: 0~109%. Порог срабатывания: 10~90%
Сигнализация   включение/выключение динамика
Пиковая память   отображение максимальной амплитуды при построении огибающей сигнала
«Замораживание» экрана   фиксация текущего изображения экрана
Увеличение   увеличение/уменьшение развертки эхо-сигналов на экране
Автокалибровка   для калибровки скорости звука в материале и задержки в преобразователе
Угловые измерения   измерение наклонным преобразователем
Режим DAC кривые   создание, калибровка и сохранение DAC кривых (кривые коррекции амплитуда-расстояние)
Режим AVG кривые (АРД диаграммы)   создание, калибровка и сохранение AVG кривых
USB порт   сохранение данных настроек на USB диск с помощью USB порта
Дисплей   5.7” TFT дисплей высокой яркости, 320 x 240 пикселей
Скриншот   распечатка изображения экрана и выгрузка на USB диск
Вы грузка параметров   сохранение результатов измерений на USB диске
По умолчанию   возможность восстановления первоначальных настроек дефектоскопа
Блок питания   адаптер (CD-92) или литий-ионный аккумулятор (DC-92). Адаптер: переменный ток 100~240 В; постоянный ток 9 ~12 В. Аккумулятор: 6.0~8.4 В
Время работы от батареи ч ≥ 7 (зависит от яркости подсветки. Яркость будет автоматически настроена в зависимости от окружающей температуры)
Рабочая температура °C -10~+40
Степень защиты   IP65
Вес кг 1.15 (включая батарею)
Размеры мм 152 × 240 × 52 (Ш× В× Д);
Язык   Русский, Английский, Японский, Французкий, Испанский, Немецкий, Польский, Португальский, Турецкий, Венгерский

Базовый комплект поставки:
  • Электронный блок УЗ дефектоскопа CTS-9009 PLUS со съёмным аккумулятором
  • Кабель LEMO-LEMO одинарный 2 м
  • Преобразователь P2.5-20L
  • Преобразователь BH-50L
  • Сетевой адаптер с кабелем 220 В
  • Компакт-диск с документацией и ПО
  • Кейс для транспортировки
  • Чехол
Введите число *


Введите число *
Сертификаты

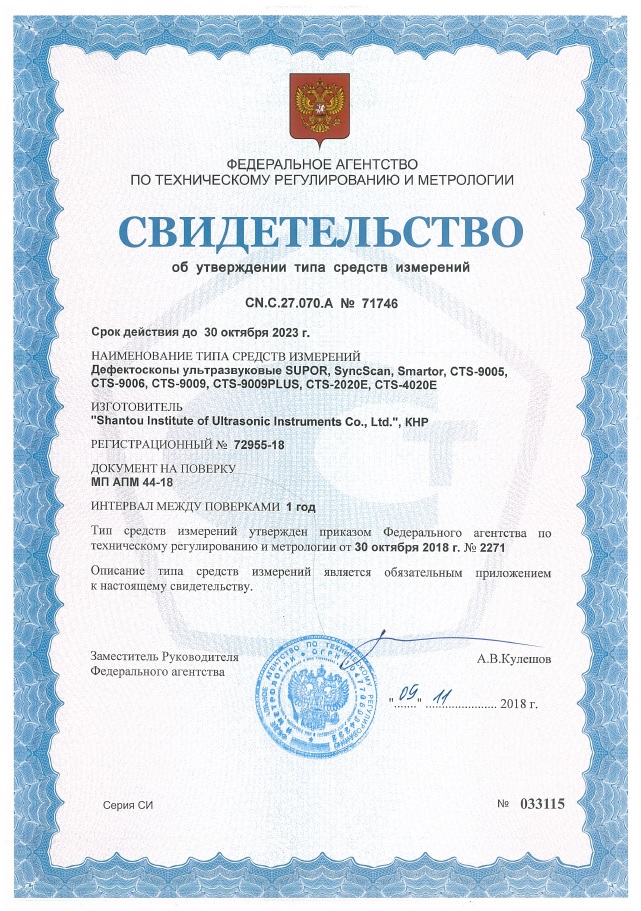

Свидетельство об утверждении типа средств измерений на дефектоскопы ультразвуковые CTS-9009PLUS
