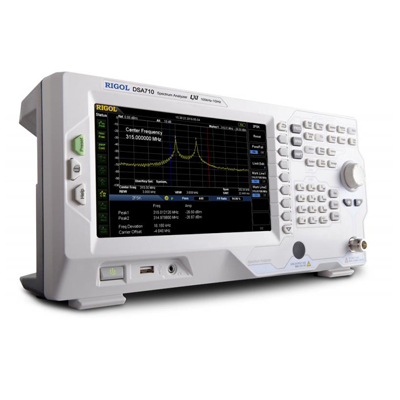

Анализатор спектра Rigol DSA705

Анализатор спектра Rigol DSA700 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA700 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов.

Технические характеристики анализатора спектра:

• Диапазон частот : 100 кГц - 500 МГц

• Разрешение по частоте: 1 Гц

• Стабильность частоты опорного генератора: 2 ppm/год

• Полоса обзора: 0 Гц, 100 Гц - 1 ГГц

• Уровень фазовых шумов DSA705 составляет -80 дБн/Гц при отстройке 10 кГц

• Фильтры RBW (-3дБ): 100 Гц - 1 МГц с шагом 1-3-10 Видеофильтры (-3дБ): 1 Гц - 3 МГц с шагом 1-3-10

• Анализатор спектра оснащен встроенным предусилителем

• Маркерные измерения

• Мин. уровень собственных шумов анализатора спектра DSA705 (DANL): -110 дБм в полосе пропускания 100 Гц

• Рабочий диапазон по амплитуде: DANL - +20 дБм У

• становка опорного уровня: -100 дБм - +20 дБм, с шагом 1 дБм

• Количество сохраняемых спектрограмм: 3 + математика

• Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak

• Время развертки: 10 мс - 500 с (100 Гц - 500 МГц), 20 мкс - 500 с (нулевая полоса)

• Режимы запуска: свободный, видео, внешний

• Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память

•  Интерфейсы: USB-device, USB-host, LAN, LXI-C, PictBridge; GPIB (опция)

• Дисплей: цветной TFT LCD, 8" (20 см), 800х480, 65 536 цветов

• Габариты: 361x179x128 (мм), вес 4.25 кг

Расширенные измерения

• ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)

• измерение мощности в основном канале (опция DSA800-AMK)

• измерение занимаемой полосы (опция DSA800-AMK)

• соотношение мощностей в смежных каналах (опция DSA800-AMK)

• измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)

• измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)

• измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)

• измерение гармонических искажений (опция DSA800-AMK)

• измерение TOI (опция DSA800-AMK)

• непрерывный захват сигнала (опция SSC-DSA)

Комплект поставки:

• Кабель питания
• Краткое руководство по эксплуатации

Дополнительно:

• адаптер USB-GPIB

• комплект аксессуаров DSA Utility Kit

• комплект адаптеров RF Adaptor Kit

• комплект аттенюаторов RF Attenuator Kit

• высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H

• комплект для измерения RF CATV Kit

• опция расширенных измерений DSA800-AMK

• опция для ЭМИ измерений DSA800-EMI

• опция непрерывного захвата сигнала SSC-DSA

• комплект для монтажа в стойку DSA800-RMSA

• зонд ближнего поля RF2 или NFP-3

• мягкая сумка BAG-G1

• программное обеспечение Ultra Spectrum

• программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
