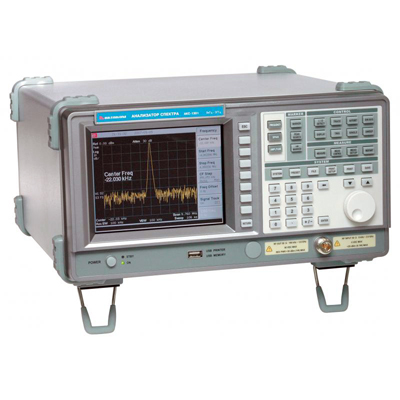

Анализатор спектра АКТАКОМ АКС-1301B предназначен для анализа частотных и амплитудных характеристик электрических сигналов.
| Характеристики | Параметры | Значения |
| ЧАСТОТА | Частотный диапазон | 9 кГц...3,0 ГГц |
| Разрешение | 1 Гц | |
| Погрешность источника опорной частоты | ± 0,5х10-6 Дрейф ± 0,5х10-6 за 1 год |
|
| Полоса обзора | Нулевая; Полная (9 кГц... 3.0 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5) Точность установления ±3% |
|
| Плотность фазовых шумов | -90 дБн/Гц при отстройке на 10 кГц | |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (RBW ) | фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10) дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно); |
| Избирательность фильтров по уровням | 60дБ/3 дБ составляет <15:1 60дБ/6 дБ составляет <12:1 > |
|
| Погрешность установки полосы пропускания ПЧ | ± 20 % | |
| Полоса пропускания видео | 10 Гц...3 МГц (с кратностью шага 1-3-10) | |
| АМПЛИТУДА | Диапазон измерений | От -105 дБмВт до +20 дБмВт (без предусилителя) От -120 дБмВт до +20 дБмВт (с предусилителем) |
| Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) | предусилитель штатно <= > <= > <= > |
|
| Единицы изм. амплитуды | dBm, dBmV, dBµV, V, mV, µV, W, mW, µW | |
| Линейность шкалы дисплея | <=± > <=± > <=± > <=± > |
|
| Неравномерность АЧХ | От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц) ± 1,5 дБ (от 10 МГц до 3.0 ГГц) |
|
| Опорный уровень | -90...20 дБмВт, разрешение 0,1 дБ | |
| Погрешность установки опорного уровня | ± 1,5 дБ | |
| Гармонические искажения 2-го порядка | < > | |
| Интермодуляционные искажения 3-го порядка | < > возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм |
|
| Остаточные искажения | < > | |
| Др. искажения | < > | |
| РАЗВЕРТКА | Диапазон | 100 мс...1000 с |
| Погрешность | ± 20 % | |
| Источник запуска | Внешний, Видео, Свободный (Free Run), Line | |
| Режим запуска | Одиночный, непрерывный | |
| Уровень запуска | TTL | |

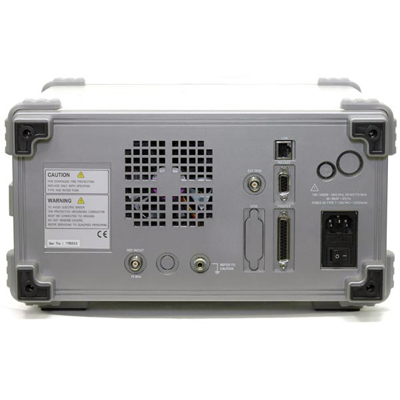

| ВХОД | ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < > Макс. входной уровень: +20 дБм, 0 VDC |
| Вход опорной частоты | Соединитель BNC-типа; 10 МГц , Входной уровень от -5 дБм до +15 дБм, Выходной уровень 10 МГц, 8 дБм |
|
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Интерфейсы | RS-232 LPT USB-host для сохранения на Flash-накопитель Ethernet 10-Base-T GPIB – IEEE 488 (опция) |
| Энергонезависимая память | Запись до 900 спектрограмм и 3000 профилей | |
| Маркерные измерения | 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр | |
| Измерение мощности | Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический TFT ЖК индикатор с разрешением 640 х 480; цветной |
| Напряжение питания | 100...240 В, 50...60 Гц | |
| Габаритные размеры | размеры 350х195х375 мм | |
| Масса | 10 кг | |
| Потребл. Мощность | 80 Вт | |
| Рабочая температура | От 0 °С до 40 °С | |
| ЭМС: | EN 55011, FCC PART15 Section 15.101 EN 61326 |
|
| ОПЦИИ | ||
| ОПЦИЯ АКС-1301-SCC (Сумка) |
Назначение | Мягкая сумка для переноски |
| ОПЦИЯ АКС-1301-AKS (набор общий) | Назначение | Комплект измерительный общего назначения |
| Состав комплекта |
Адаптер SMA–N - 2 шт. |
|
|
