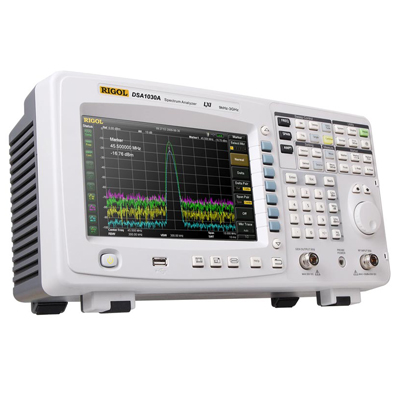

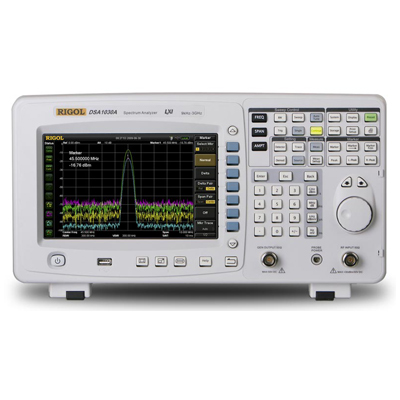

Анализатор спектра Rigol DSA1030A-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров.
| Частота | ||
| Частотный диапазон | 9 кГц…3 ГГц | |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 3х10-6 | |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: ± полоса обзора / (кол.точек развертки-1) Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | |
| Полоса обзора | Нулевая, 100 Гц…3 ГГц | |
| Погрешность полосы обзора | ± полоса обзора / (кол.точек развертки-1) | |
| Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) | ||
| Полоса пропускания | ||
| Полоса пропускания ПЧ (RBW) | 10 Гц… 1 МГц, с шагом 1-3-10 | |
| Избирательность фильтров по уровням (60дБ/3 дБ) | ||
| Погрешность установки полосы пропускания ПЧ | ||
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
| Амплитуда | ||
| Диапазон измерения уровня | Уровень собственных шумов … +30 дБм | |
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=10 Гц | без предусилителя: | с предусилителем: |
| 100 кГц…10 МГц: 10 МГц…2.5 ГГц: 2.5 ГГц…3 ГГц: | 100 кГц…1 МГц: 1 МГц…10 МГц: 10 МГц… 2.5 ГГц: 2.5 ГГц…3 ГГц: | |
| АЧХ | без предусилителя: | с предусилителем: |
| < > | < > | |
| Аттенюатор | Предел ослабления: 0…50 дБ, с шагом 1 дБ Погрешность переключения (центральная частота=50 МГц): < > | |
| Установка опорного уровня | Диапазон: -100 дБм…+30 дБм с шагом 1 дБ Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм | |
| Гармонические искажения 2-го порядка | SHI: +35 dBm | |
| Интермодуляционные искажения 3-го порядка | TOI: +7 dBm (центральная частота>30 МГц) | |
| Комбинационные искажения | ||
| Собственные комбинационные помехи | ||
| Развертка | ||
| Диапазон | 10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) | |

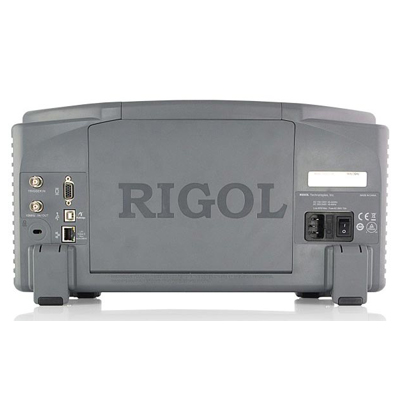

| Вход | ||
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; Максимальная постоянная составляющая: 50 В Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен) | |
| Другие входы/выходы | Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) | |
| Вход для питания пробника Напряжение/ток: +15 В, -12.6 В, | ||
| Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа N (female) Частота 10 Гц, уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень | ||
| USB Host 2.0 USB Device 2.0 | ||
| VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz | ||
| Запуск | ||
| Источник запуска | свободный, видео, внешний | |
| Внешний запуск | 5 В TTL уровень | |
| Общие данные | ||
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов | |
| Поддержка принтера | Протокол PictBridge | |
| Удаленное управление | USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 | |
| Демодулятор | АМ/ЧМ модуляция | |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : | |
| Потребляемая мощность | 35 Вт, типично; 60 Вт, масимально | |
| Габаритные размеры | 399 x 223 х 159 мм | |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | |
| Внутренняя память данных | Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт | |
| Рабочая температура | 5 ºC …40 ºC | |
Отображение
Логарифмическая шкала: 1 дБ…200 дБ
Линейная шкала: 0 до опорного уровня
Количество точек: 601 (нормальный), 751 (полный экран)
Количество графиков: 3 + основная
Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа.
Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Расширенные измерения
измерение мощности в основном канале
измерение занимаемой полосы
соотношение мощностей в смежных каналах
измерение мощности во временной области при нулевой полосе пропускания
измерение мощности в полосе между двумя максим. точками
измерение отношения сигнал/шум измерение гармонических искажений
измерение интермодуляционных искажений
тестирование в пределах
Кабель питания
USB кабель
Крышка на переднюю панель
Краткое руководство по эксплуатации
CD-ROM (руководство пользователя, руководство по программированию)
адаптер USB-GPIB
комплект аксессуаров DSA Utility Kit
крышка для переднюю панель DSA1000-FPCS
мост для измерения КСВН VB1020
мост для измерения КСВН VB1040
комплект для монтажа в стойку DSA1000-RMSA
мягкая сумка DSA1000-SCBA
зонд ближнего поля RF2
программное обеспечение Ultra Spectrum
|
