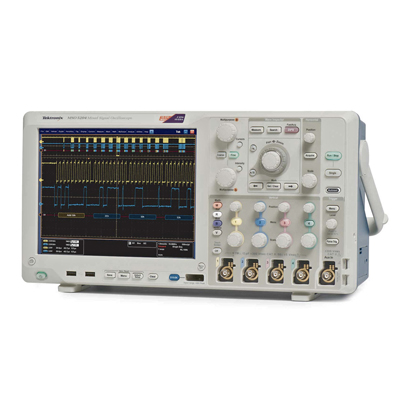

Осциллографы этой серии предлагают необходимые средства для каждого этапа отладки. Технология DPX® с функцией FastAcq позволяет инженерам быстро выявить проблемы за счет самой широкой в отрасли полосы захвата до 2 ГГц, а затем использовать более 350 условий запуска для захвата события с первого раза. Расширенные возможности запуска по сигналам последовательных и параллельных шин ускоряют проверку и позволяют быстро диагностировать проблемы системного уровня во встраиваемых системах.
Предлагая лучшую в отрасли навигацию по осциллограмме, встроенное средство поиска Wave Inspector® позволяет автоматически просматривать все захваченные данные объемом до 250 млн. точек, находить указанные события и отмечать каждое появление таких событий, ускоряя переход к проблемным областям.
Более 50 автоматических измерений и расширенный набор математических функций, гистограммы, статистические функции и другие встроенные аналитические средства позволяют анализировать сигнал, выявлять исходные причины проблем и проверять работоспособность схем.
Число каналов 4 + 16
Полоса пропускания 1 ггц
Частота дискретизации 5 ггц
Длина памяти 25 мб (опционально 50 мб или 125 мб)
Цифровые каналы: 16
Макс. Частота переключения на входе 500 мгц
Макс. Тактовая частота 500 мгц
Длина памяти 25 мб
Коэффициент развертки 12,5 пс…1000 с/дел.
Синхронизация: внешняя/ внутренняя, фронт, длительность, последовательность, глитч, рант, логическая, тв, время установки и удержания, состояние, время нарастания и спада, по логической модели
I2c, spi, can, lin, rs-232/422/485/uart, flexray, mil-std-1553, ethernet, usb 2.0
Автоматические измерения - 53
Особенности: максимальная скорость сбора осциллограмм более 250 000 осц./ с.
Интерфейс: usb, lan (lxi)
Экран сенсорный, 1024 х 768, диагональ 264 мм, xga
Габариты: 233 х 439 х 206 мм, масса 6,7 кг
|
