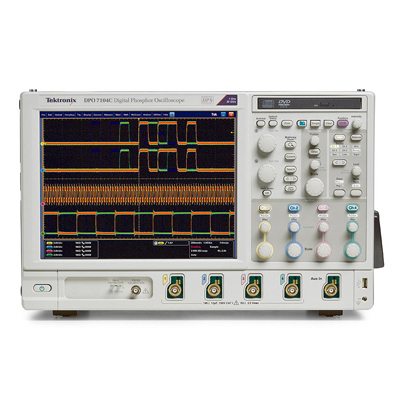

Осциллограф с цифровым люминофором Tektronix DPO7104C

  • Осциллограф с цифровым люминофором Tektronix DPO7104C

    /images/all/3/12427/big/img_5.jpg

    jijijij

    Осциллограф с цифровым люминофором Tektronix DPO7104C

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф с цифровым люминофором Tektronix DPO7104C



Осциллографы серии DPO7000 представляют собой новое поколение осциллографов реального времени с цифровым люминофором и являются лучшим средством выявления дефектов сигнала, с которыми приходится сталкиваться разработчикам в ходе проверки, отладки и тестирования сложных электронных устройств.



Приборы этого семейства отличаются исключительными возможностями захвата и анализа сигнала, простотой в обращении и являются непревзойденным инструментом, позволяющим ускорить решение повседневных задач.



Самый большой в своем классе экран и интуитивно понятный интерфейс пользователя предоставляют простой доступ к большому объему информации.



Преимущества осциллографа DPO7104C:



  • Технология Pinpoint® обеспечивает максимальную гибкость и эффективность запуска, а выбор из более чем 1400 комбинаций позволяет выполнять запуск практически в любых условиях

  • Функция визуального запуска позволяет с большой точностью управлять запуском и облегчает нахождение заданных фрагментов в сложных осциллограммах

  • Функция Advanced Search and Mark (Расширенный поиск и маркировка) позволяет с легкостью находить определенные события на осциллограмме

  • Настраиваемые окна с элементами управления MyScope® и контекстные меню обеспечивают максимальную эффективность работы

  • 53 вида автоматических измерений, вспомогательные гистограммы и БПФ облегчают анализ осциллограмм

  • Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников

  • Яркий дисплей XGA с диагональю 12,1 дюйма (307 мм) и сенсорным экраном

  • Хост-порты USB на передней и боковой панелях прибора позволяют быстро и легко подключать внешние накопители, принтеры и другие периферийные устройства

  • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор

  • 64-разрядная ОС Microsoft® Windows 7 в качестве программной платформы для простоты подключений и интеграции в измерительную систему пользователя

  • Соответствие стандарту LXI Class C

  • Автоматический запуск, декодирование и поиск по сигналам последовательных шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и USB 2.0

  • Автоматизированный анализ сигналов последовательных шин MIPI® D-PHY DSI-1 и CSI-2, 8b/10b, а также PCI Express

  • Восстановление сигнала тактовой частоты из последовательных потоков

  • Запуск по 64-битного последовательного синхронизатора NRZ для локализации эффектов, зависящих от шаблона данных, на скоростях до 1,25 Гбит/с

  • Программные решения для проверки на соответствие стандартам MIPI® D-PHY, Ethernet, MOST и USB 2.0, а также для анализа джиттера, временных соотношений, глазковых диаграмм, анализа источников питания, шин памяти DDR и широкополосных РЧ-сигналов.

  • Тестирование по предельным значениям и по маске обеспечивает возможность углубленного анализа параметров сигнала



Технические характеристики осциллографа DPO7104C:



  • Модели с полосой пропускания 3,5 ГГц, 2,5 ГГц, 1 ГГц и 500 МГц

  • Частота дискретизации в режиме реального времени до 40 Гвыб./с по одному каналу до 20 Гвыб./с по двум и до 10 Гвыб./с по трем и четырем каналам

  • Длина записи осциллограмм с использованием функции MultiView Zoom™ — до 500 млн точек

  • Максимальная скорость захвата входного сигнала с использованием функции FastAcq™ >250 000 осциллограмм в секунду

  • Скорость захвата в режиме FastFrame™ с использованием сегментированной памяти FastFrame™ >310 000 осциллограмм в секунду

  • Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерений низкочастотных сигналов



Стоимость поверки - 7 000 руб.
