Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 24/ 36/ 60/ 72 А, мощность до 3600/ 5400/ 9000/ 10800 Вт
5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с)
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
4-х проводная схема подключения
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
Внутренняя память 150 ячеек (профили состояний)
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

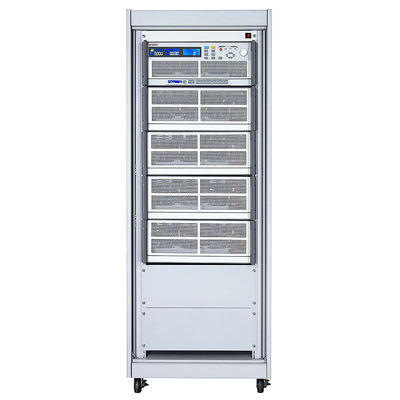

Нагрузки монтируются в подкатной шкаф U15/ U30
|
Входные параметры |
|
|
Напряжение на нагрузке |
500 В |
|
Ток в нагрузке |
36 А |
|
Мощность |
5400 Вт |
|
Мин. Uвх при макс. токе |
4В (при 36А) |
|
Режим постоянного напряжения (CV) |
|
|
Диапазон установки |
0…60В/0…500 В |
|
Погрешность установки |
±(0,05%*Uуст+0,05%*Uконечн) |
|
Дискретность установки |
1 мВ/ 10 мВ |
|
Режим постоянного сопротивления (CR) |
|
|
Диапазон установки |
0,2775 Ом -16,66 Ом-100 кОм |
|
Дискретность установки |
0,2775 мОм/0,01 мСм |
|
Погрешность установки |
±(0,2%*Uуст+0,2%*Uконечн) |
|
Режим постоянного тока, статический режим (CC) |
|
|
Диапазон установки |
0…3,6/ 36 А |
|
Погрешность установки |
±(0,1%*Iуст+0,1%*Iконечн) |
|
Дискретность установки |
0,06 / 0,6 мА |
|
Режим постоянной мощности (CP) |
|
|
Диапазон установки |
540/ 5400 Вт |
|
Погрешность установки |
±(0,5%*Pуст+0,5%*Pконечн) |
|
Дискретность установки |
9/ 90 мВт |
|
Режим постоянного тока, динамический режим (DYNAMIC CC) |
|
|
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс |
|
Дискретность установки периода |
0,001мс/0,01 мс/ 0,1 мс/ 1 мс |
|
Погрешность |
± (0,005%*Уст.знач. + ед.мл.разр.) |
|
Диапазон скорости изменения силы тока |
2,88 мА- 0,18 А/мкс 28,8 мА- 1,8 А/мкс |
|
Разрешение |
8 бит |
|
Погрешность установки скорости измерения силы тока |
± (5%*Уст.знач. + 10 мкс) |
|
Мин. время нарастания |
20 мкс |
|
Измерение напряжения |
|
|
Диапазон измерения |
0…60 В / 600 В |
|
Разрешение |
0,001 / 0,01 В |
|
Погрешность |
±(0,025%*Uизм+0,025%*Uконечн) |
|
Измерение тока |
|
|
Диапазон измерения |
0…3,6/ 36 А |
|
Разрешение |
0,06 / 0,6 мА |
|
Погрешность измерения |
±(0,1%*Iизм+0,1%*Iконечн) |
|
Измерение мощности |
|
|
Пределы измерения |
540/ 5400 Вт |
|
Разрешение |
0,1 Вт |
|
Погрешность |
±(0,125%*Iизм+0,125%*Iконечн) |
|
Программирование |
|
|
Последовательность |
F1~9 (16 шагов в каждой последовательности) |
|
T1/T2 (время переключения) |
0,1 с ~ 9,9 с / повторение 9999 раз |
|
Внешнее управление |
0 ~ 10 В (пост.) для режима пост. тока |
|
Тест Годен/Не Годен |
Напряжение/ Ток/ Мощность |
|
Общие данные |
|
|
Интерфейс |
опционально: RS-232, USB, GPIB, LAN |
|
Состав нагрузки |
3 блока (U15) |
|
Потребляемая мощность |
300 Вт |
|
Габаритные размеры |
531 x 440 x 445 мм |
|
Масса |
71 кг |
|
