Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 24/ 36/ 60/ 72 А, мощность до 3600/ 5400/ 9000/ 10800 Вт
5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с)
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
4-х проводная схема подключения
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
Внутренняя память 150 ячеек (профили состояний)
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

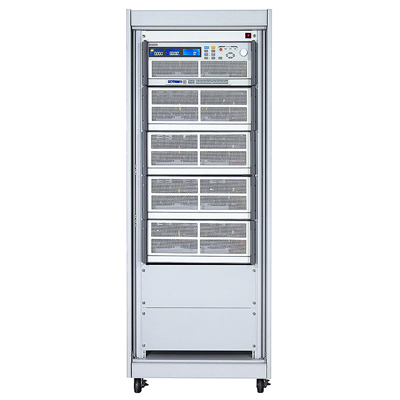

Нагрузки монтируются в подкатной шкаф U15/ U30
|
ВХОДНЫЕ ПАРАМЕТРЫ |
|
|
Напряжение на нагрузке |
500 В |
|
Ток в нагрузке |
72 А |
|
Мощность |
10800 Вт |
|
Минимальный Uвх при максимальном токе |
4В (при 72 А) |
|
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ |
|
|
Диапазон установки |
0...60 В/0...500 В |
|
Погрешность установки |
±(0,05%* Uуст +0,05%* Uконечн) |
|
Дискретность установки |
1 мВ/ 10 мВ |
|
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ |
|
|
Диапазоны установки |
0,8333 Ом - 8,333 Ом - 500 кОм |
|
Дискретность установки |
0,138 мОм/ 0,0166 мСм |
|
Погрешность установки |
±(0,2 %* Rуст +0,2 %* Rконечн) |
|
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
|
|
Диапазоны установки |
0...7,2 / 72 А |
|
Дискретность установки |
0,12/ 1,2 мА |
|
Погрешность установки |
±(0,1 %* Iуст +0,2 %* Iконечн) |
|
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ |
|
|
Диапазоны установки |
1080/ 10800 Вт |
|
Дискретность установки |
18/ 180 мВт |
|
Погрешность установки |
±(0,5%* Pуст +0,5%* Pконечн) |
|
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
|
|
Диапазон периода переключения нагрузки |
50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс |
|
Дискретность установки периода |
0,001 мс/ 0,01 мс/ 0,1 мс / 1 мс |
|
Погрешность |
±(0,005%*Уст.знач. + ед.мл.разр.) |
|
Диапазон скорости изменения силы тока |
5,7 мА - 0,36 А/мкс |
|
Разрешение |
8 бит |
|
Погрешность установленой скорости изменения силы тока |
±(5 % *Уст.знач. + 10 мкс) |
|
Минимальное время нарастания |
20 мкс |
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
|
|
Диапазон измерения |
0 – 60 В / 600 В |
|
Разрешение |
0,001 мВ / 0,01 мВ |
|
Погрешность |
±(0,025%*Uизм +0,025%*Uконечн) |
|
ИЗМЕРЕНИЕ СИЛЫ ТОКА |
|
|
Диапазон измерения |
0...7,2 / 72 А |
|
Разрешение |
0,12/ 1,2 мА |
|
Погрешность измерения |
±(0,1 %*Iизм +0,1 %*Iконечн) |
|
ИЗМЕРЕНИЕ МОЩНОСТИ |
|
|
Пределы измерения |
1080/ 10800 Вт |
|
Разрешение |
0,1 Вт |
|
Погрешность |
±(0,125 %*Pизм +0,125 %*Pконечн) |
|
ПРОГРАММИРОВАНИЕ |
|
|
Последовательность |
F1~9 (16 шагов в каждой последовательности) |
|
T1/ T2 (время переключения) |
0,1 с ~ 9,9 с / повторение 9999 раз |
|
Внешнее управление |
0 ~ 10 В (постоянная) для режима постоянного тока |
|
Тест Годен/Не Годен |
Напряжение/ Ток/ Мощность |
|
ОБЩИЕ ДАННЫЕ |
|
|
Интерфейс |
опционально: RS-232, USB, GPIB, LAN |
|
Состав нагрузки |
6 блоков (U30) |
|
Потребляемая мощность |
600 Вт |
|
Габаритные размеры (мм) |
1062 x 440 x 445 |
|
Масса |
142 кг |
|
