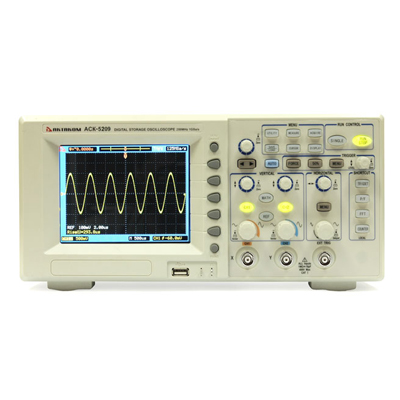

Осциллограф цифровой Актаком АСК-5209

АСК-6209 представляет собой комбинированный прибор, сочетающий функции цифрового осциллографа и функционального генератора.

• Автоматические измерения: 12 по напряжению, 16 во временной области

• Курсорные измерения: ручные, слежение, авто

• Хранение: 10 осциллограмм, 10 установок, маска pass/fail

• Ограничение полосы: 20 мгц

• Функция усреднения (2..256)

• Пиковый детектор

• Автоматический покадровый регистратор цифровые фильтры: нч, вч, полосовой, режективный

• Интерполяция: sin(x)/x, линейная

• Математические операции: сложение, вычитание, умножение

• Быстрое преобразование фурье (5 окон), 1024 точек

• Регулируемый гистерезис уровня запуска

• Режимы растяжки, x-y, самописец

• Встроенный 5-разрядный частотомер с запуском с передней панели

• Защита от несанкционированного доступа с паролем

• Тестирование в пределах ("годен-негоден"). Модуль pass/fail встроенный

• Сохранение на usb-устройство

• Русскоязычное меню

Технические характеристики осциллографа АCK-5209:

• 2 канала + внешний запуск

• максимальная полоса пропускания: 200 МГц (1 канал), 160 МГц (2 канала)

• максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек

• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек

• объем памяти: максимальная - до 2,4 М точек (1,2М точек на канал)

• вертикальное разрешение: 8 бит

• коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3%

• время нарастания: 1,75 нс

• входной импеданс: 1 MОм ±2% 18 пФ ±3 пФ

• максимальное входное напряжение: 400 В пик-пик

• коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%

• источник запуска: канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный

• тип входов: AC, DC, ФВЧ, ФНЧ

• тип запуска: фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)

• дисплей: 5,6 дюймов, разрешение 320x234 точек, цветной TFT

• интерфейс: USB-host, USB-device, PASS/FAIL, RS232C , LAN

• питание: 99 В / 242 В (±10%)

• потребляемая мощность: 50 Вт

• масса: 2,5 кг

• габаритные размеры: 320х156,5х123 мм

Комплект поставки:

• Осциллограф АСК-5209

• Сетевой шнур

• Пробник для осциллографа

• Краткое описание

• Руководство по эксплуатации.
