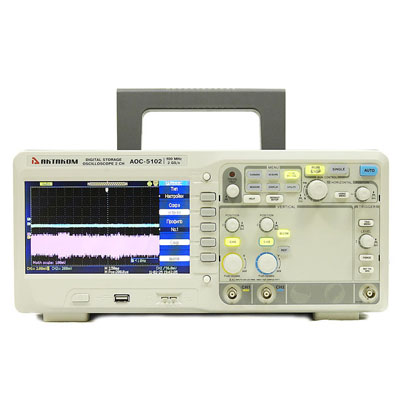

Осциллограф цифровой запоминающий Актаком АОС-5102

Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства.

Итоги исследований отображаются в виде осциллограммы. Это помогает визуально оценить параметры измерений электросигналов. Осциллограф АОС обладает удобной системой настроек, расширенный функционал и небольшие габариты в сравнении с подобными моделями.

Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.

Технические характеристики осциллографа АОС-5102:

• 2 канала + внешний запуск

• полоса пропускания: 100 МГц

• максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)

• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек

• максимальный объем памяти: 24 К (12 К на канал)

• вертикальное разрешение: 8 бит

• коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)

• время нарастания: 3,5 нс

• входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ

• максимальное входное напряжение: 400 В пик-пик

• коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5

• источник запуска: канал 1, канал 2, AC, внешний, внешний/5

• тип входов: AC, DC, ФВЧ, ФНЧ

• тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный

• дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К

• интерфейс: USB-host, USB-device , PASS/FAIL, LAN

• питание: 100 В - 240 В / 45 Гц...440 Гц

• потребляемая мощность: 50 Вт

• масса: 4,5 кг

• габаритные размеры: 336х118х152 мм

• Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.

Комплект поставки:

• Осциллограф АОС-5102

• Осциллографические щупы - 2 шт

• Кабель питания - 1 шт

• Кабель USB - 1 шт

• Краткое руководство пользователя
