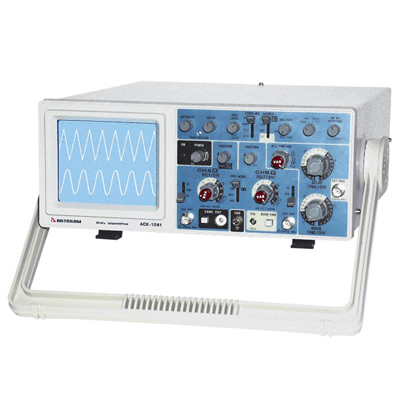

Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства.
Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.
СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ |
|
Число каналов |
2 |
Полоса пропускания |
50 МГц |
Коэффициент отклонения |
5 мВ…5 В/дел (10 ступ. с шагом 1-2-5) |
Масштабирование |
плавное, до 5 крат (1 мВ...1 В/дел) |
Погрешность |
±3 % |
Выброс |
Менее 5 % |
Входной импеданс |
1 МОм/25 пФ |
Макс. амплитуда |
400 В (пост.+перем.) |
Режимы работы |
канал 1, канал 2, оба канала, сложение каналов |
СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ |
|
Коэффициент развертки |
0,1 мкс…0,2 с/дел (23 ступ. с шагом 1-2-5) |
Масштабирование |
×10 |
Погрешность |
±3 % |
СИНХРОНИЗАЦИЯ |
|
Режимы |
авто, норм.,TV-V, TV-H |
Источник |
канал 1, канал 2, сеть, внешний вход |
Вход внешней синхронизации |
1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.) |
РЕЖИМ X-Y |
|
Входы |
канал 1 - вход X, канал 2 - вход Y |
Чувствительность |
5 мВ...5 В/дел |
Полоса пропускания |
1 МГц |
Сдвиг фазы |
менее 3° |
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
Экран |
ЭЛТ, 8Ч10 см |
Сигнал калибратора |
прямоугольный импульс, 1 кГц, 0,5 В |
Питание |
220 В, 50/60 Гц |
Потребляемая мощность |
40 Вт |
Габаритные размеры |
324х132х398 мм |
Масса |
7,8 кг |
Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг. |
Прибор
Осциллографические щупы
Шнур питания
Пластмассовая отвертка
Предохранитель
Руководство по эксплуатации
Тубус АКР-1003 (опция)
