AVA-1420 Амплитудный усилитель

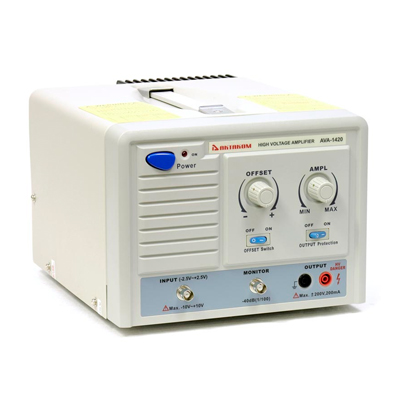

  • Амплитудный усилитель AVA-1420

    /images/all/3/11204/big/img_5.jpg

    jijijij

    AVA-1420 Амплитудный усилитель

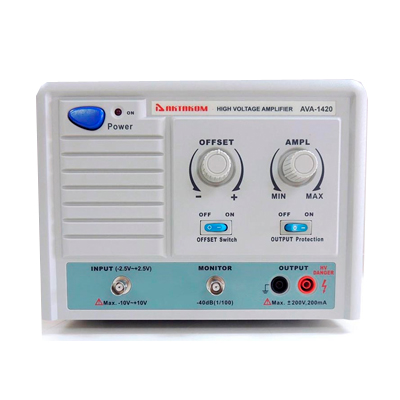

  • Актаком AVA-1420 вид спереди

    /images/all/3/11204/big/img_14.jpg

    Актаком AVA-1420 вид спереди

    Актаком AVA-1420 вид спереди

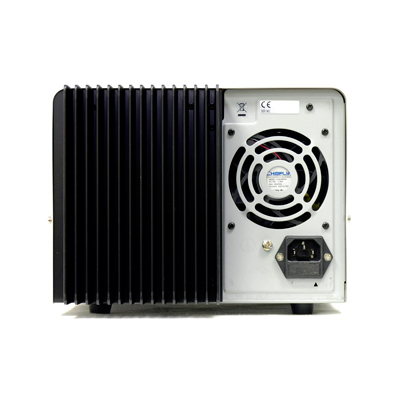

  • Амплитудный усилитель Актаком AVA-1420 вид сбоку

    /images/all/3/11204/big/img_16.jpg

    1

    Амплитудный усилитель Актаком AVA-1420 вид сбоку

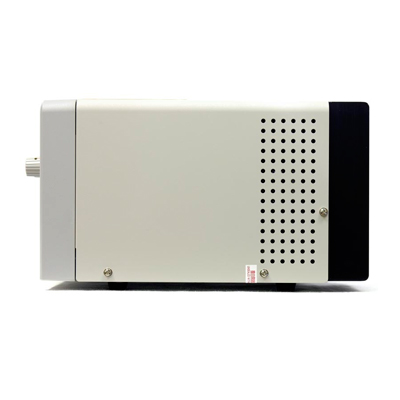

  • Амплитудный усилитель AVA-1420 вид сбоку

    /images/all/3/11204/big/img_18.jpg

    1

    Амплитудный усилитель AVA-1420 вид сбоку

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Амплитудный усилитель AVA-1420



Амплитудные усилители АКТАКОМ AVA-1420 предназначены для усиления амплитуды сигналов в полупроводниковой и высоковольтной инженерии и в других областях. Приборы имеют коэффициент усиления по напряжению от 0 до 180 и снабжены несколькими ступенями защиты по выходу от перегрузки. Амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления. Кроме того, предусмотрена возможность установки смещения постоянной составляющей. Для контроля выходных характеристик предусмотрен выход «Monitor» с коэффициентом ослабления 100:1, предназначенный для подключения к осциллографу.



Органы управления усилителем AVA-1420



Лицевая панель



  • Выключатель и индикатор питания «POWER».
    • Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
    • Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
    • Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
    • Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
    • Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
  • Регулятор смещения напряжения (левый, на лицевой панели).
  • Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
  • Входной разъем (BNC).
    • Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
    • Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
  • Выходной разъем «Monitor» для контроля осциллографом .
    • Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
  • Выходные разъемы «Output»
    • К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
  • Переключатель режима смещения вкл/выкл.
    • Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
  • Переключатель защиты на выходе вкл/выкл.
    • Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

Задняя панель



  • Радиатор охлаждения.
  • Разъем для подключения кабеля питания.
    • Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
  • Предохранитель.



Технические характеристики амплитудного усилителя Актаком AVA-1420



Наименование параметра

Значение

Выходное напряжение (DC/AC)

±200 В (400 Вп-п)

Выходной ток (DC/AC)

±200 мА/400 мАп-п

Выходная мощность (ACпик)

80 ВА

Полоса пропускания (-3дБ)

1 МГц (200 Вп-п)

Скорость нарастания (типичное)

500 В/мкс

Диапазон смещения (DC)

0…±200 В

Коэффициент усиления по напряжению

0…90

Выходное сопротивление (защита выключена)

50 Ом

Выходное сопротивление (защита включена)

2 кОм/80 Вт

Допустимая нагрузка

≥1 кОм на 400 Вп-п

Управление амплитудой

10-ти оборотный резистор

Управление смещением

выключатель + 10-ти оборотный резистор

Выход "Monitor"

Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм

Входное напряжение

0…±10 В или 20 Вп-п, импеданс 10 кОм

Защита по выходу

Предохранитель, резистор защиты, микропроцессорное управление

Питание

90-240 В AC, 50/60 Гц/1,5А

Габаритные размеры

230х170х310 мм

Вес

5,0 кг



Стандартная комплектация прибора



  • Амплитудный усилитель AVA-1420
  • Кабель соединительный с зажимом типа «крокодил» (2 шт.)
  • Кабель BNC соединительный (2 шт.)
  • Кабель питания
  • Предохранитель
  • Руководство по эксплуатации



Дополнительная комплектация



  • Дифференциальный пробник DP-50
  • Кабель измерительный коаксиальный BNC-BNC PTL924
