Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.

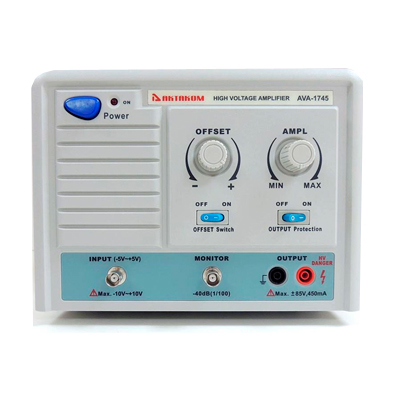

Регулятор смещения напряжения (левый, на лицевой панели).
Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
Входной разъем (BNC).
Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
Выходной разъем «Monitor» для контроля осциллографом .
Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
Выходные разъемы «Output»
К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
Переключатель режима смещения вкл/выкл.
Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
Переключатель защиты на выходе вкл/выкл.
Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

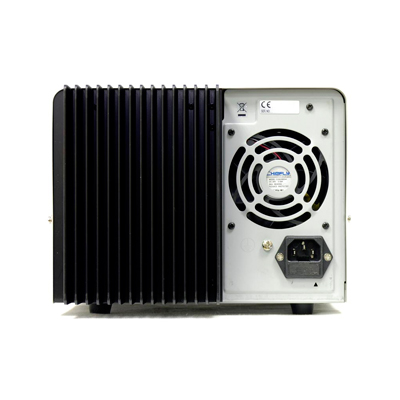

Задняя панель
Радиатор охлаждения.
Разъем для подключения кабеля питания.
Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
Предохранитель.
Технические характеристики
Наименование параметра
Значение
Выходное напряжение (DC/AC)
±85 В (170 Вп-п)
Выходной ток (DC/AC)
±450 мА/900 мАп-п
Выходная мощность (ACпик)
76 ВА
Полоса пропускания (-3дБ)
3 МГц (100 Вп-п)
Скорость нарастания (типичное)
2500 В/мкс
Диапазон смещения (DC)
0…±85 В
Выходное сопротивление (защита выключена)
10 Ом
Выходное сопротивление (защита включена)
500 Ом/80 Вт
Допустимая нагрузка
≥190 Ом на 170 Вп-п
Управление амплитудой
10-ти оборотный резистор
Управление смещением
выключатель + 10-ти оборотный резистор
Выход "Monitor"
Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм
Входное напряжение
0…±10 В или 20 Вп-п, импеданс 10 кОм
Защита по выходу
Предохранитель, резистор защиты, микропроцессорное управление
Питание
90-240 В AC, 50/60 Гц/1,5А
Габаритные размеры
230х170х310 мм
Вес
5,0 кг
Стандартная комплектация
Прибор
Кабель соединительный с зажимом типа «крокодил» (2 шт.)
