Программное обеспечение SAFE PLANT представляет собой единую интеллектуальную платформу для сбора, хранения, отображения и анализа различной диагностической информации с целью повышения надежности эксплуатации и эффективности обслуживания и ремонта всего парка технологического оборудования на основании сведений о его фактическом и прогнозируемом техническом состоянии.

SAFE PLANT – первый масштабируемый программный продукт, позволяющий объединять сведения о состоянии оборудования, режимах его эксплуатации, производимых обслуживаниях и ремонтах в единую диагностическую базу данных, выполнять их анализ и осуществлять передачу необходимой информации для планирования сроков и объемов ремонтных работ.

Программный комплекс SAFE PLANT обеспечивает:

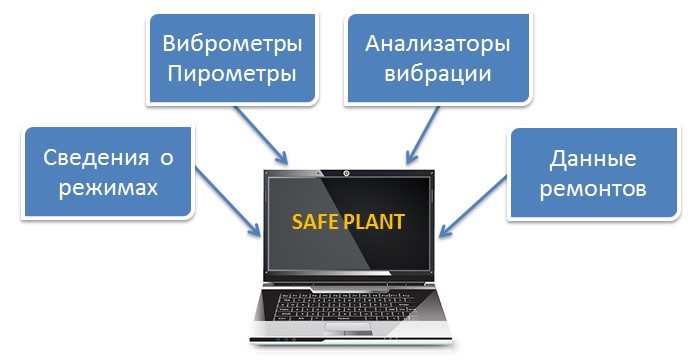

• сбор, обработку и запись в единую базу данных результатов измерений, полученных с использованием различных аппаратных средств,
• импорт дополнительных сведений о режимах эксплуатации оборудования, сроках и объемах технических обслуживаний и ремонтных воздействий, включая балансировку и центровку,
• структурированное хранение результатов измерений в сетевой базе данных с возможностью удаленного многопользовательского доступа,
• гибкий инструментарий просмотра и расширенного анализа результатов измерений,
• автоматическое поузловое диагностирование оборудования с использованием встроенных и дополнительных экспертных правил,
• формирование различных видов протоколов и отчетных документов,
• автоматическое создание маршрутов для организации ежедневного мониторинга состояния оборудования,
• двухстороннюю связь с заводскими системами АСУ ТП,
• экспорт информации о состоянии оборудования во внешние информационные системы.

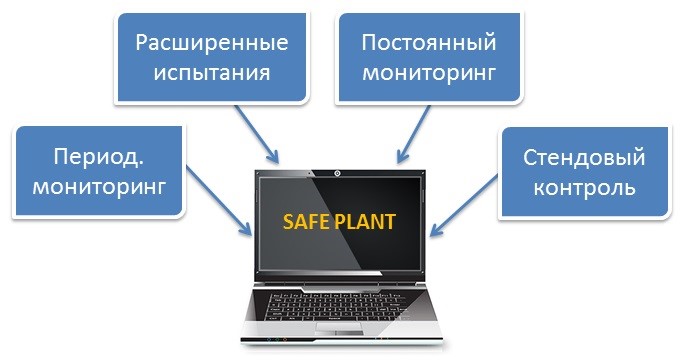

Программное обеспечение SAFE PLANT может использоваться в качестве универсальной базы данных для хранения, обработки и углубленного анализа результатов измерений, получаемых с использованием различных типов виброметров и анализаторов в рамках периодического мониторинга состояния оборудования. SAFE PLANT позволяет организовать единое диагностическое пространство и обеспечить высокую достоверность своевременного выявления свыше 100 видов неисправностей различных видов динамического оборудования. Внедрение данного программного продукта существенно повышает эффективность работы службы диагностики за счет автоматизации большинства выполняемых операций: составление ежедневных маршрутов измерений, экспресс-анализ полученных данных, оптимизация объема анализируемой информации, формирование электронного документооборота.

Программное обеспечение SAFE PLANT имеет весь необходимый функционал для построения общезаводской системы контроля состояния всего парка технологического оборудования с целью повышения надежности его эксплуатации и организации эффективной стратегии обслуживания и ремонта. Программный пакет SAFE PLANT позволяет организовать единую интеллектуальную платформу для сбора, хранения, отображения и анализа всей необходимой информации в виде централизованной диагностической базы, а также обеспечить взаимодействие базы с внешними информационными системами. Успешное решение данной задачи позволяет существенно повысить эффективность эксплуатации всего парка оборудования и произвести оправданную оптимизацию расходов на его ТОиР.

Преимущества платформы SAFE PLANT

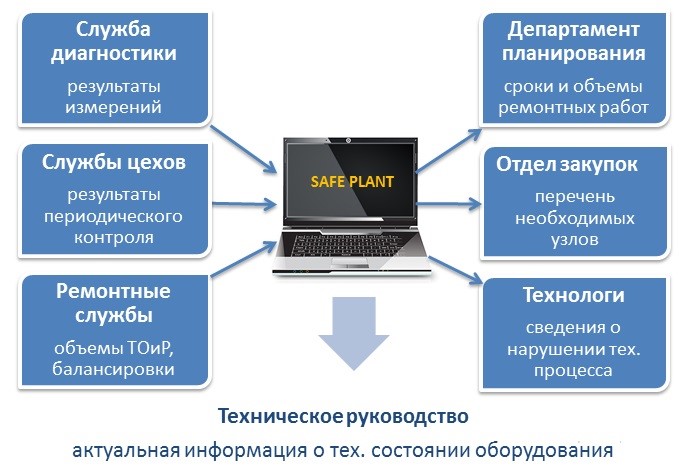

Глобальность

Программное обеспечение SAFE PLANT обеспечивает единое информационное пространство для достоверного контроля текущего состояния и своевременного планирования технического обслуживания и ремонта всего парка технологического оборудования. Общая диагностическая база позволяет организовать эффективный обмен данными между различными подразделениями предприятия – службой диагностики, производственными цехами, ремонтными участками, отделами главного механика, главного энергетика, департаментом закупок.

Масштабируемость

Благодаря гибкой архитектуре организации базы данных и использованию современных информационных технологий, область применения программы SAFE PLANT расширяется по мере необходимости с сохранением всей накопленной ранее базы данных. Могут добавляться новые технологические позиции, участки, производства, а также дополнительные структурные подразделения предприятия, участвующие в организации обмена данными в рамках единого диагностического пространства.

Интегрируемость

Для повышения эффективности управления существующими на предприятии процессами (производственными, технологическими, ремонтными и др.) в программном обеспечении SAFE PLANT организованы гибкие механизмы взаимодействия с внешними аппаратными и программными системами. В единую базу данных может импортироваться необходимая информация из АСУ ТП или SCADA, а результаты диагностики оборудования с перечнем узлов для замены – экспортироваться в ремонтные модули EAM/ERP систем.

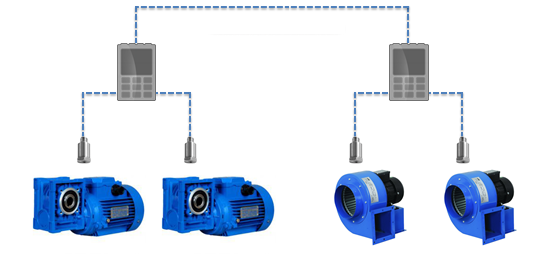

Распределенность

Применение в программном обеспечении SAFE PLANT современных технологий построения распределенной сетевой архитектуры обеспечивает эффективный обмен информацией между различными структурными подразделениями предприятия. Подключение к централизованной диагностической базе или ее фрагменту организуется через удаленные рабочие места с учетом прав доступа различных групп пользователей.

Универсальность

Пакет программ SAFE PLANT позволяет осуществлять взаимодействие с различными видами измерительных систем – виброметрами, переносными анализаторами и многоканальными блоками, стендовыми комплексами, стационарными системами, а также приборами тепловизионного и иных методов неразрушающего контроля различных производителей. Результаты измерений, получаемые с использованием всех измерительных систем, записываются в единую диагностическую базу для последующего просмотра и совместного анализа.

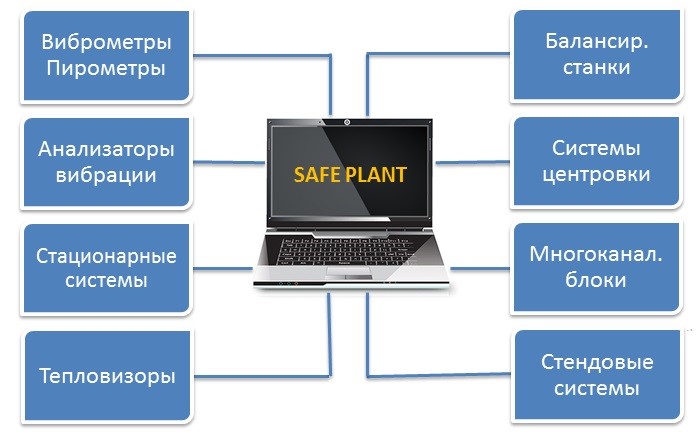

Совместимость

Использование универсальных протоколов обмена и стандартных форматов хранения данных обеспечивают полную совместимость программного обеспечения SAFE PLANT с аппаратно-программными решениями различных производителей. Наличие программы конвертации баз данных измерений из устаревших программных оболочек позволяет использовать многолетние наработки при переходе на новые принципы организации диагностического пространства на предприятии. В настоящее время поддерживается совместимость со следующими видами измерительных средств:

• виброметры: Yal-0x, (НПО «Диагностические Технологии»), ВК-5 (ООО «Виконт»), Опал, Янтарь, Янтарь-М (ООО «ДИАМЕХ 2000»), VP-3405-2, VP-3410, VP-3420 (ООО «Балтех»), STD-500, STD-510 (ООО «Технекон»), СМ-21 (ООО «Ассоциация ВАСТ»), ViPen, VibroVision-2 (ООО ПВФ «Виброцентр»);
• виброанализаторы: Brig, Corvet, Clipper (НПО «Диагностические Технологии»), Агат, Агат-М, Кварц, Топаз, Топаз-В (ООО «ДИАМЕХ 2000»), STD-3300 (ООО «Технекон»), VP-3470 (ООО «Балтех»), СД-21, СД-22, СД-23 (ООО «Ассоциация ВАСТ»), Диана-2М, ViAna - 4 (ООО ПВФ «Виброцентр»), SmartBalancer (Schenk), Falcon (01 dB, Франция);

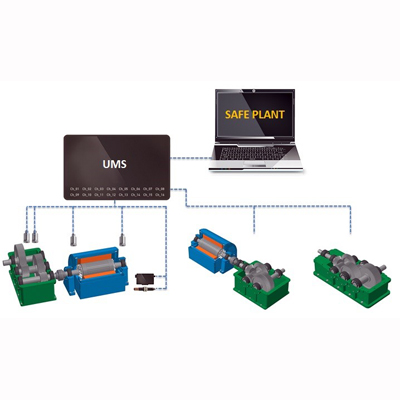

• многоканальные блоки: UMS-16-0x (НПО «Диагностические Технологии»);

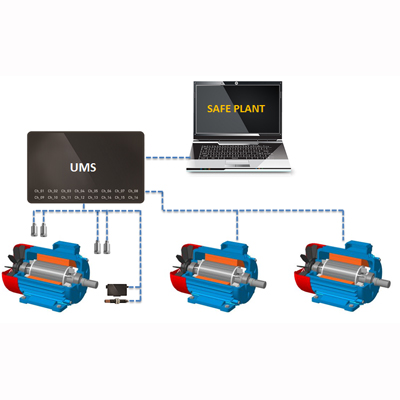

• стендовые комплексы: UMS-16_ED (электродвигатели), UMS-16_Pump (насосы), UMS-16_Fan (вентиляторы), UMS-16_Gear (редукторы) – все НПО «Диагностические Технологии»;
• стационарные системы: CMS, MPS, MDS, UMS (НПО «Диагностические Технологии»), Алмаз, Рубин, Корунд (ООО «ДИАМЕХ 2000»), CTD-2060 (ООО «Технекон»), ТехПрогноз (ООО «Комдиагностика»);
• системы лазерной центровки: Fregat (НПО «Диагностические Технологии»), КВАНТ (ООО «Балтех»), Easy Laser, Vibro-Laser-5 (ЗАО «ТЕККНОУ»);
• балансировочные станки: БМ, ТБМ, ВБМ (НТЦ «БалансМаш»);
• программное обеспечение: ДИАМАНТ 2, Аквамарин-Монитор, Алмаз-Монитор, Агат Протокол (ООО «ДИАМЕХ 2000»), DREAM (ООО «Ассоциация ВАСТ»).

Модульность

Программное обеспечение SAFE PLANT построено по модульному принципу, при котором каждый модуль выполняет определенный набор пользовательских задач: просмотр данных, анализ результатов измерений, формирование отчетности, обмен данными и др. Перечень поставляемых модулей и набор доступных функций определяются на этапе согласования технического задания и в последствие по мере необходимости может быть расширен.

Удобство

При создании программного обеспечения SAFE PLANT повышенное внимание уделялось вопросам организации удобного, интуитивно понятного интерфейса, максимально приближенного к пониманию различных групп пользователей. Для этого отдельные модули программного продукта разрабатывались в соответствии с требованиями, сформированными ремонтным, инженерным и руководящим персоналом в процессе отраслевой адаптации. Проработка интерфейса каждого окна выполнялась командой дизайнеров с учетом принципов эргономичности.

Адаптируемость

В составе программного обеспечения SAFE PLANT функционирует полноценная экспертная система автоматизированной поузловой диагностики различных видов оборудования, реализованная в виде дополнительного модуля. Данная система относится к системам смешанного типа и наряду с готовым набором адаптированных правил для диагностики отдельных групп агрегатов, содержит гибкий инструментарий формирования новых пользовательских правил. Для эффективной работы в условиях различной неполноты данных (отсутствия информации о режимах эксплуатации, конструктивных параметрах отдельных узлов, номерах подшипниках и т.д.) в экспертной системе реализованы специальные правила.

Развитие

Программное обеспечение SAFE PLANT является гибкой динамично развивающейся средой: расширяется набор модулей, добавляются новые функции, улучшается пользовательский инструментарий. В работе по совершенствованию программы активное участие принимают опытные специалисты и грамотные руководители с предприятий различных отраслей промышленности. Благодаря их инициативам происходит адаптация программного обеспечения к условиям производственной специфики - актуализируются каталоги типовых узлов, механизмов, агрегатов, модифицируются и создаются диагностические правила, разрабатываются новые шаблоны протоколов.

Поддержка

Все доработки программного обеспечения SAFE PLANT включаются в состав ежемесячных обновлений и размещаются в открытом доступе на сайте для свободного скачивания. Квалифицированные специалисты центра технической поддержки организуют оперативную помощь при освоении и внедрении программного продукта SAFE PLANT, а также обеспечивают устойчивую и эффективную работу системы. При необходимости специалисты НПО «ДИАТЕХ» готовы выполнить весь комплекс мероприятий по установке программы, созданию или переконвертации баз данных, настройке сетевой архитектуры и прав доступа для различных групп пользователей, формированию отчетных документов на основании предоставленных образцов, разработке протоколов обмена с внешними системами и адаптации экспертных правил автоматизированной диагностики.

Гибкость и функциональность платформы SAFE PLANT

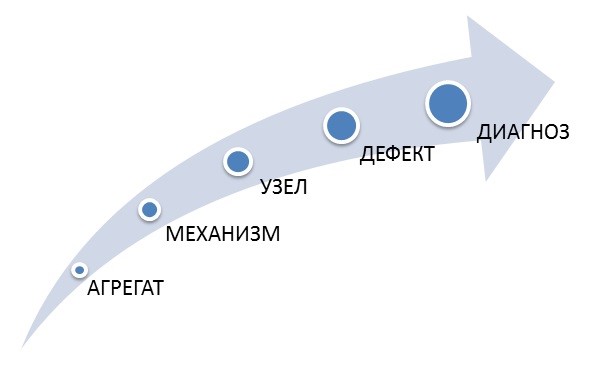

Для повышения достоверности распознавания технического состояния диагностируемого оборудования и расширения возможностей пользовательского анализа в программном обеспечении  SAFE PLANT реализован мощный функционал по обработке данных и расчету новых типов замеров. Наряду со стандартным набором инструментов программа поддерживает возможность анализа родительских замеров, параметрических и режимных трендов, ручной обработки формы сигнала, формы огибающей сигнала, изучения спектрограмм, взаимных спектров и пр. Для удобства просмотра и анализа различных видов данных в программном обеспечении SAFE PLANT предусмотрена возможность гибкого конфигурирования отдельных панелей с использованием расширенного перечня пользовательских настроек. Рабочая область программы построена по принципу многооконности,  что позволяет на одном экране совместно анализировать большое количество независимых параметров в автоматическом режиме.

Эффективная работа с базой данной

• Неограниченный размер базы данных
• Гибкие инструменты архивирования, сжатия, прореживания
• Возможности экспорта и импорта выбранных фрагментов базы данных
• Поддержка многопользовательского сетевого доступа с различными правами для основных групп пользователей
• Максимальная простота описания новых агрегатов, точек и замеров с использованием мастера интеллектуального создания агрегата
• Расширенный функционал пользовательских настроек при ручном создании и редактировании агрегатов, точек, замеров
• Поддержка групповых операций редактирования
• Расширенный перечень инструментов настройки интерактивных схем

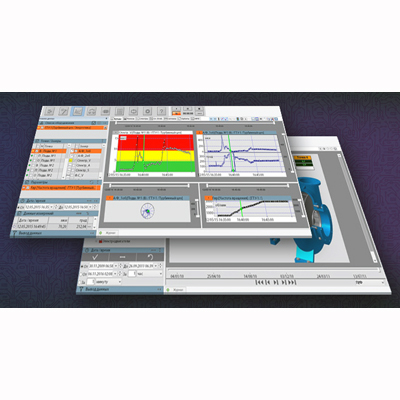

Максимальное удобство просмотра данных

• Многоуровневая модель организации данных в виде интерактивного иерархического дерева или списков произвольной вложенности
• Функции быстрого поиска и фильтрации по состоянию
• Интерактивные схемы с возможностью быстрой навигации и просмотра основных параметров агрегатов
• Круговые диаграммы для наглядного представления технического состояния всего выбранного парка оборудования
• Детализированные списки агрегатов, точек и замеров для подробного анализа технического состояния оборудования по различным параметрам
• Гибкий механизм выбора интервала времени для просмотра и анализа данных (в интервале, за период, в режиме реального времени)
• Панель быстрой навигации по времени и типам данных измерений
• Гибкие настройки графического отображения и логики функционирования интерфейса

Расширенные возможности пользовательского анализа

• Поддержка максимального перечня анализируемых данных – одиночные и связанные тренды различных параметров, полярные тренды, полосовой анализ в стандартных и настраиваемых диапазонах, спектры и каскады спектров в частотном и гармоническом представлении, спектры огибающей, форма сигнала и форма огибающей во временном и порядковом представлении, круглограммы, орбиты, АФЧХ, кепстры и пр.
• Удобство пользовательского анализа с использованием матричной формы вывода точек, замеров и данных
• Универсальные механизмы фильтрации данных,  определения технологических режимов работы оборудования для организации углубленного анализа,
• поддержка параметрического и селективного анализа
• Эффективные механизмы сравнения на основе функции группового выделения замеров, точек и данных.
• Возможность группового сравнения нескольких агрегатов
• Многооконный табличный интерфейс с настраиваемым количеством столбцов и строк, совместное отображение трендов, производных замеров и параметров
• Широкий выбор графических инструментов настройки окна, отображаемых данных
• Повышение удобства и наглядности анализа за счет применения набора функций синхронизации и масштабирования
• Перевод динамических данных в различные единицы и представления
• Система стандартной и пользовательской сигнализации по замерам и отдельным полосам частот

Эффективные инструменты ручного диагностирования

• Высокая достоверность диагностирования с использованием встроенных и дополнительных пользовательских экспертных правил
• Поузловое представление агрегатов, возможность построения трендов по расчетным диагностическим критериям
• Гибкий инструментарий анализа спектров с возможностью наложения и уточнения частот неисправностей и распознавания пиков
• Набор алгоритмов аппроксимации и прогнозирования остаточного ресурса на базе различных функций
• Инструменты ручной обработки выбранного фрагмента временного сигнала – расчет спектров, пик-фактора, эксцесса, асимметрии и пр.
• Возможность воспроизведения временного сигнала и его записи в файл

Возможность организации оптимальной стратегии ТОиР

• Классификации оборудования по приоритетам контроля
• Поддержка различных стратегий ТОиР с возможностью редактирования их свойств и периодичности проведения обследований в случае ухудшения состояния
• Интерактивный механизм автоматического создания маршрута на текущую дату на основании периодичности обследования и фактического текущего состояния
• Поддержка различных видов обследования – экспресс, стандартное, расширенное
• Автоматическое создание отчета по разгруженным данным

Широкий набор дополнительных библиотек

• Библиотека нормативных документов с аварийными и предупредительными уставками для оценки технического состояния различных групп агрегатов
• Встроенный каталог подшипников качения (свыше 10000 типоразмеров отечественных и зарубежных подшипников)
• Обширная библиотека типовых узлов, основных механизмов и типоразмеров агрегатов для организации простой, удобной и эффективной работы пользователя при создании, просмотре и анализе данных

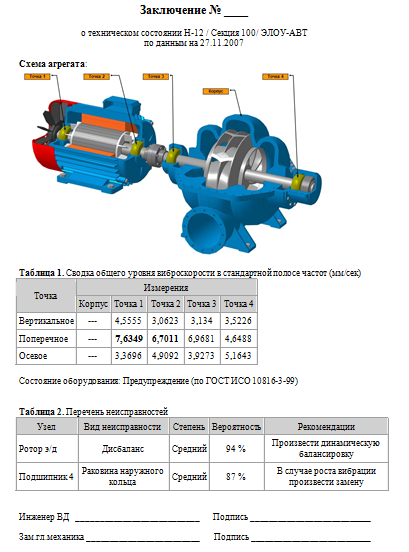

Удобство создания отчетов и протоколов

• Набор типовых шаблонов протоколов с возможностью редактирования перечня отображаемых параметров
• Краткие и расширенные протоколы текущего состояния агрегата с редактируемыми блоками заключений на заданную дату
• Универсальный протокол мониторинга изменения технического состояния агрегата за выбранный период времени
• Протоколы состояния и мониторинга по выбранной группе агрегатов за выбранный диапазон времени
• Диагностические заключения с поузловым перечнем неисправностей и рекомендациями по дальнейшему обслуживанию
• Процедура экспорта любых графических изображений в протоколы через программный буфер
• Возможность сохранения, последующего просмотра и экспорта отчетов во внешние системы
• Журнал состояния оборудования за выбранный диапазон времени с возможностью интерактивного перехода к отчетам

Пакет программ SAFE PLANT

Программное обеспечение SAFE PLANT включает в себя пакет программ для настройки и конфигурирования различных видов аппаратных средств, обработки и записи результатов измерений, структурированного хранения диагностической информации, ее отображения и анализа, формирования отчетных документов, двухстороннего обмена данными с виброизмерительной аппаратурой, системами АСУ ТП и информационными оболочками, конвертации баз данных других форматов.

Основные функции по сбору, обработке и записи данных в централизованную общезаводскую диагностическую базу выполняет серверная часть программного обеспечения SAFE PLANT Server.  Программа SAFE PLANT Server также осуществляет архивацию данных, экспорт необходимых сведений во внешние информационные оболочки по согласованным протоколам обмена и организует взаимодействие с системами АСУ ТП через OPC.  В зависимости от существующей сетевой архитектуры программное обеспечение SAFE PLANT Server может быть установлено как на отдельном выделенном сервере, так и на любом рабочем месте, удовлетворяющем техническим требованиям к производительности процессора и размеру свободного дискового пространства. Работа с базой данных производится под управлением MS SQL Server.

Клиентская часть программы SAFE PLANT Client устанавливается на удаленных рабочих местах и представляет собой оболочку для просмотра и анализа результатов измерений и другой дополнительной информации, хранящейся в централизованной общезаводской диагностической базе данных. Доступ к базе осуществляется по локальной сети, а количество подключаемых рабочих мест (количество пользовательских лицензий) оговаривается на этапе согласования технического задания.

ПО SAFE PLANT может поставляться как отдельно, так и в составе различной диагностической аппаратуры – стационарных, полустационарных и переносных комплексов, а также балансировочных станков, систем лазерной центровки, иного оборудования, предназначенного для организации технического диагностирования и повышения качества ремонтных работ. В зависимости от комплекта поставки и решаемых задач, состав пакета программ SAFE PLANT может изменяться.  ПО SAFE PLANT состоит из следующих основных частей:

• SAFE PLANT Server – SP_Server (поставляется только для стационарных, стендовых и многоканальных систем) – программа не имеет своего интерфейса и запускается резидентно при загрузке операционной системы (далее - ОС). Настройка программного обеспечения SAFE PLANT Server производится специалистами ООО НПО «ДИАТЕХ» в процессе выполнения пусконаладочных работ при настройке аппаратных средств;
• SAFE PLANT Client – SAFE PLANT (входит в любой комплект поставки) – основная программа для просмотра и анализа данных БД, формирования отчетной документации, обмена данными с внешними аппаратными средствами, проведения балансировок, центровок и хранения их результатов, администрирования журнала ремонтов и пр.;

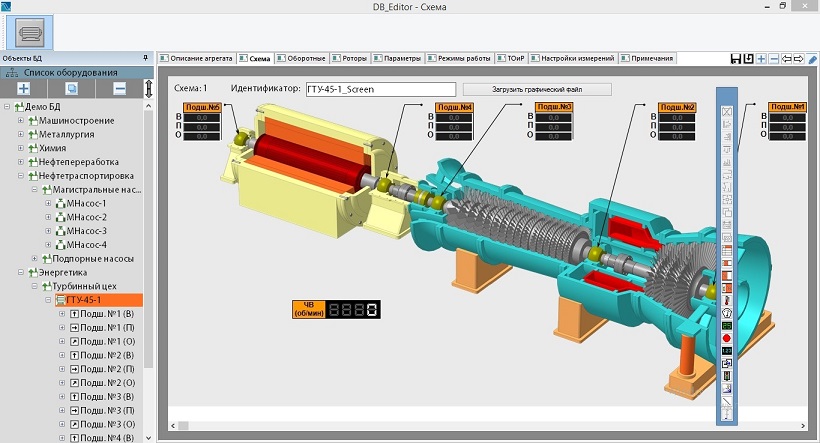

• DB_Editor – Редактор БД (входит в любой комплект поставки) – программа для настройки и редактирования БД, создания иерархической структуры предприятия, агрегатов, точек, замеров, а также установки глобальных свойств (режимы работы, технологические процессы, категории оборудования, стратегии ТОиР). В состав программы входят каталоги нормативных документов, подшипников, диагностических узлов (с частотами, критериями и правилами), механизмов, агрегатов и необходимые инструменты для их редактирования;
• DB_Convertor  – программа конвертации данных измерений из БД других фирм-производителей (входит в любой комплект поставки);
• Config_Utility – программа для настройки внешних аппаратных средств, их измерительных каналов и датчиков (поставляется только совместно с многоканальными системами и стендовыми комплексами);
• SP_Admin – программа осуществляет настройку прав доступа различных групп пользователей и создание новых пользователей (поставляется с некоторыми версиями программного обеспечения);
• SP_Gate – программа осуществляет настройку соответствия между объектами БД SAFE PLANT (агрегатами, механизмами или узлами) и активами систем управления предприятием для экспорта результатов диагностики во внешние информационные среды (поставляется с некоторыми версиями программного обеспечения).

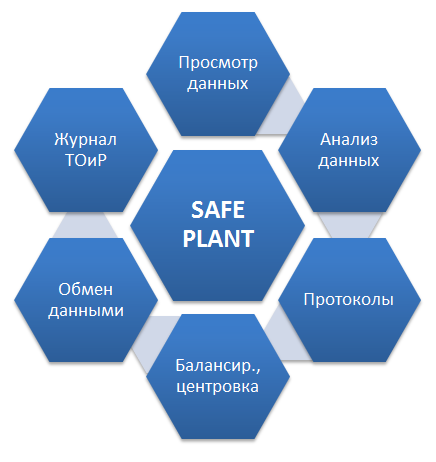

Программное обеспечение SAFE PLANT Client построено по модульному принципу, при котором каждый модуль представляет собой независимую подпрограмму, выполняющую заданный набор пользовательских действий. К основным модулям относятся:

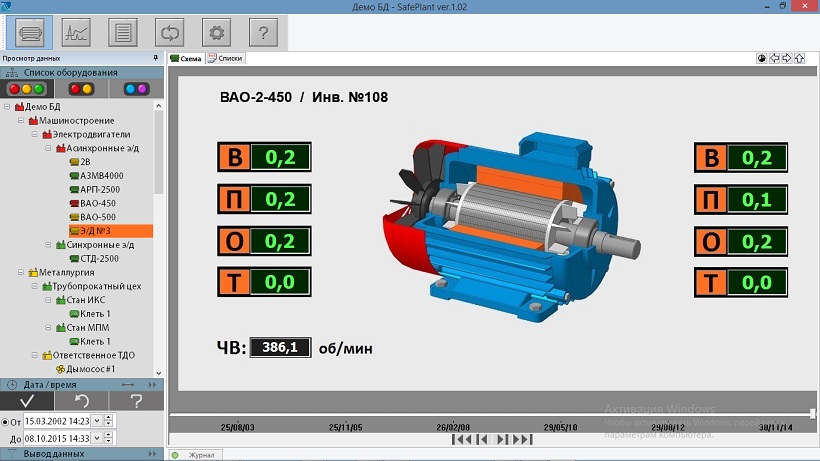

• Просмотр данных – обзор общего состояния оборудования предприятия с возможностью просмотра кратких сведений по выбранному агрегату (мнемосхема, таблица, диаграмма);
• Журнал ТОиР – создание, просмотр и редактирование сведений о сроках и объемах выполняемых технических обслуживаний и ремонтов, режимах эксплуатации оборудования и его фактической наработке;

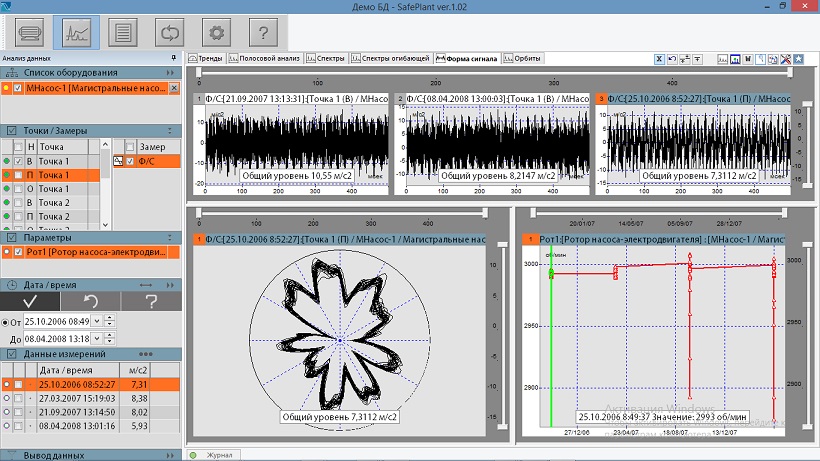

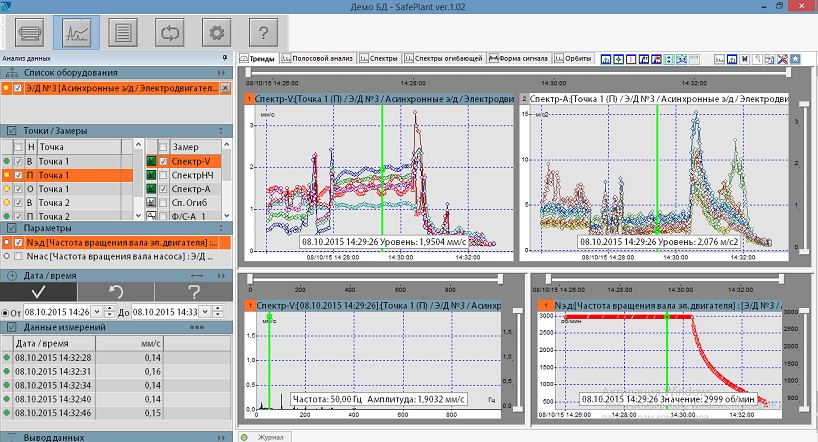

• Анализ данных – углубленный анализ трендов, спектров, каскадов спектров, форм сигналов выбранных параметров по заданным точкам для одного или нескольких агрегатов с использованием набора инструментов для их исследования;
• Протокол – создание и просмотр отчетов по отдельному агрегату или группе агрегатов в одном из стандартных или пользовательских форматов на указанную дату или за интервал времени;

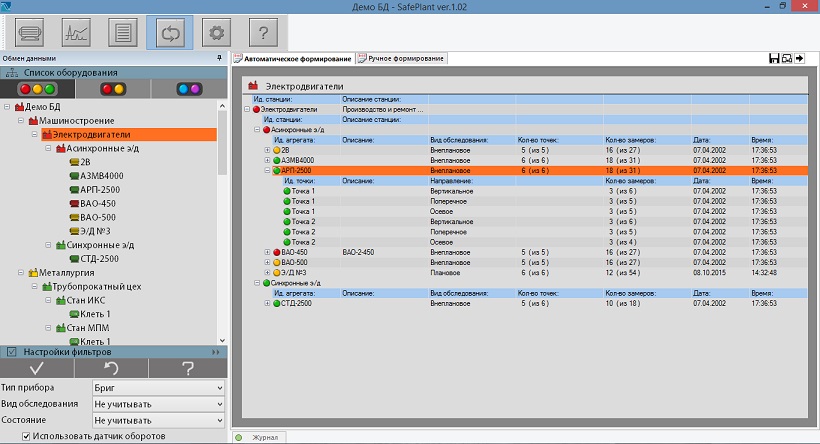

• Обмен данными – обмен данными с переносными измерительными приборами (виброметрами, виброанализаторами), загрузка автоматически сформированных или пользовательских маршрутов измерений, разгрузка данных в базу;
• Настройки – настройка интерфейса пользователя;
• Помощь – вызов интерактивного руководства пользователя.

Для удобства создания новых агрегатов в базе данных оборудования могут быть использованы каталоги типовых объектов. В расширенный пакет SAFE PLANT входят следующие каталоги:

• Каталог изображений (более 50 типовых схем агрегатов);
• Каталог нормативных документов;
• Каталог подшипников (более 10000 типоразмеров отечественных и зарубежных подшипников);
• Каталог узлов (свыше 50 типов различных узлов);
• Каталог механизмов (более 30 видов типовых механизмов);
• Каталог агрегатов – интерактивный постоянно обновляемый модуль, построенный на основе облачных технологий распределенного доступа.

При необходимости программное обеспечение SAFE PLANT может быть укомплектовано дополнительными модулями:

• Балансировка – подпрограмма балансировки в собственных подшипниках с векторным калькулятором, функцией оптимизации плоскостей коррекции и каталогом коэффициентов влияния;
• Центровка – подпрограмма центровки с возможностью подключения к приборам центровки;
• Разгон / выбег – модуль анализа результатов измерений, полученных во время запуска / останова оборудования, с расширенным набором дополнительных функций;
• Экспертный модуль – модуль поузловой автоматизированной диагностики с расширенным инструментарием для создания, редактирования и уточнения диагностических критериев и правил в условиях накопления статистического материала.

Права доступа

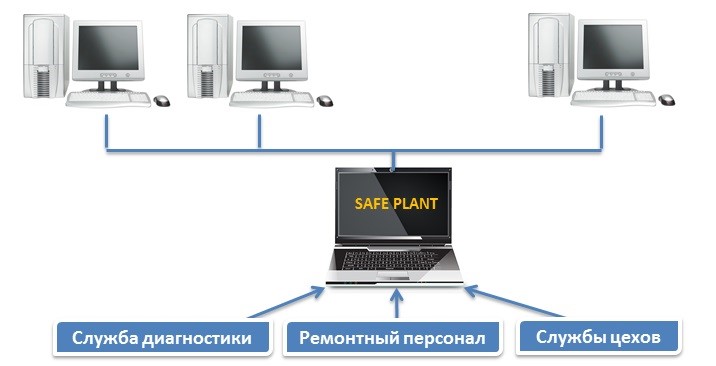

       Для удобства построения сетевой распределенной архитектуры, персонализации ответственности пользователей и повышения информационной безопасности в ПО SAFE PLANT предусмотрена возможность разграничения прав доступа для различных групп пользователей. Существует список стандартных групп пользователей, для которых доступны определенные разделы программного обеспечения и разрешены определенные действия.

Кроме того для пользователей каждой группы может быть настроен доступ либо ко всем объектам базы либо к выбранным структурным подразделениям (станциям, цехам, производствам, отдельным агрегатам).

Любой доступ к базе данных персонализирован. При запуске программы запрашивается логин и пароль, автоматически определяется пользовательская группа, доступные разделы и объекты. Основные действия пользователя (редактирование данных, создание отчетов, действия на сообщения журнала событий) записываются в общий файл работы.

При необходимости по запросу разработчиков могут быть добавлены новые группы пользователей и изменены права существующих групп. Все действия по добавлению новых пользователей и настройке объектов доступа осуществляет ответственное лицо заказчика с правами Администратор.

Варианты поставки

Состав модулей, перечень доступных функций и пользовательских инструментов зависит от номенклатуры решаемых задач и оговаривается на этапе согласования технического задания. Для удобства конфигурации необходимого набора функциональных возможностей программного обеспечения SAFE PLANT было разработано несколько типовых вариантов поставки. Ниже представлены варианты комплектации для пользователя с правами Диагност.

______________________

        √ - входит в стандартный комплект,

○ – дополнительный функционал, не входящий в стандартный комплект.

По согласованию сторон состав модулей и доступных функций может быть изменен как в рамках стандартного комплекта, так и при формировании индивидуального пользовательского комплекта. Разработчик оставляет за собой право вносить изменения в представленные варианты комплектации.
