Артикул: 245МД
|
Тип оборудования: вихретоковый дефектоскоп, дефектоскоп вихретоковый, прибор для поиска трещин в металле, прибор неразрушающего контроля, измеритель трещин
Производитель: Россия
Серия: 245М
Модель: 245МД
Описание: Многофункциональный вихретоковый прибор для обнаружения поверхностных трещин
Гарантия на вихретоковый дефектоскоп 245МД: 12 месяцев
Дефектоскоп 245МД предназначен для контроля деталей из конструкционных ферромагнитных сталей. Прибор 245 МД обеспечивает выявление дефектов типа волосовин, флокенов, надрывов, трещин, закатов, неспаев, выходящих на поверхность, а также находящихся под слоем лака, краски и других неэлектропроводных покрытий.
По устойчивости к воздействию климатических факторов дефектоскоп вихретоковый 245 МД относится к исполнению УХЛ категории 4.2 ГОСТ 15150-69.
Вихретоковый индикатор 245 МД применяется для контроля осесимметричных деталей (коленвалы, распредвалы, трубы различного диаметра, детали вращения). Радиус кривизны контролируемого изделия - от 20 мм.

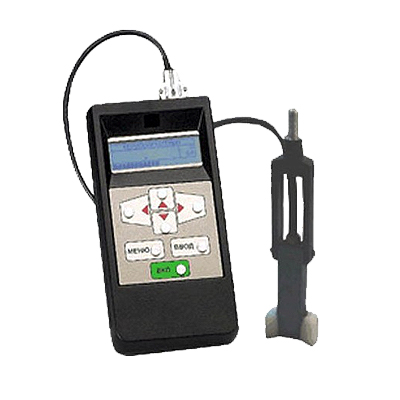

Дефектоскоп вихретоковый 245МД оснащается дифференциальным датчиком и устройством сканирования по поверхности контролируемого изделия.
Дифференциальный датчик обеспечивает значительно меньшее, по сравнению с обычными дефектоскопами, влияние на результаты контроля областей с неоднородными физико-механическими свойствами.
Дефектоскоп рекомендуется к использованию при проведении ремонтных работ узлов двигателей, компрессоров и т.д.
Вихретоковый дефектоскоп 245МД предназначен для применения в полевых, цеховых и лабораторных условиях.
Отличительные особенности вихретокового дефектоскопа 245МД:
Основные технические характеристики вихретокового дефектоскопа 245МД:
|
Минимальная глубина выявляемой трещины: |
0,2 мм |
|
Минимальное раскрытие трещины: |
0,01 мм |
|
Минимальная длина выявляемой трещины: |
2 мм |
|
Автоматическая сигнализация дефекта: |
Световая, звуковая, настраиваемая оператором |
|
Подсветка дисплея: |
есть |
|
Размеры электронного блока дефектоскопа: |
150 х 80 х 30 |
|
Питание: |
аккумуляторное (возможно использование батареек) |
|
Масса прибора: |
0,4 кг |
|
Диапазон рабочих температур: |
-5 ... +40 °С |
ТРЕБОВАНИЯ К КОНТРОЛИРУЕМУ ИЗДЕЛИЮ |
|
|
Материал изделия: |
ферромагнитный |
|
Минимальный радиус кривизны контролируемого изделия: |
20 мм |
|
Шероховатость контролируемой поверхности: |
3,2 Ra |
|
Допустимая толщина лакокрасочного покрытия: |
0,5 мм |
Принцип работы дефектоскопа вихретокового 245 МД
В основу принципа действия дефектоскопа 245МД положен метод вихревых токов, возникающих в контролируемом изделии при наложении на него катушки датчика, питаемой переменным током. В зоне нахождения дефекта меняются величина и направление вихревых токов, что фиксируется датчиком прибора. Электронная схема преобразует сигнал с датчика в форму удобную для восприятия информации оператором.
Комплекты поставки вихретокового дефектоскопа 245МД
|
Электронный блок дефектоскопа |
1 шт. |
|
Датчик дефектоскопа |
1 шт. |
|
Устройство сканирования |
1 шт. |
|
Контрольный образец |
1 шт. |
|
Аккумулятор (заранее установлен в прибор) |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Руководство по эксплуатации (совмещено с паспортом) |
1 шт. |
|
Сумка для переноски и хранения |
1 шт. |
Дополнительные принадлежности к вихретоковому дефектоскопу 245МД
|
Дополнительный датчик дефектоскопа |
|
Дополнительное устройство сканирования |
|
Запасной аккумулятор |
|
Контрольные образцы |
