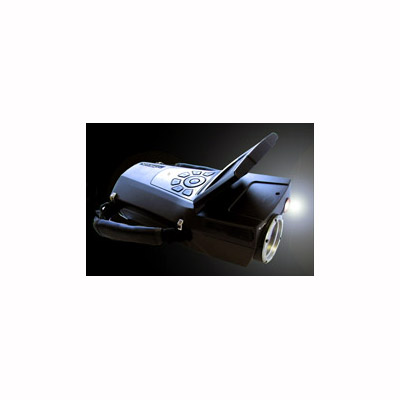

LuminarHD - это наиболее совершенная переносная видеокамера с расширенными функциями для обнаружения коронных разрядов. Используя доказавшую свою состоятельность технологию DayCor® общепризнанного лидера компании OFIL, LuminarHD обеспечивает точную локализацию, регистрацию и отображение УФ излучения, вызванного коронным разрядом. Полученные координаты, значения температуры и влажности окружающей среды, текстовые и звуковые комментарии записываются и сохраняются как мета-данные для последующей обработки и отчетности. Дистанционное управление и эффективная передача данных обеспечиваются встроенными протоколами связи Wi-Fi, LAN и Bluetooth.

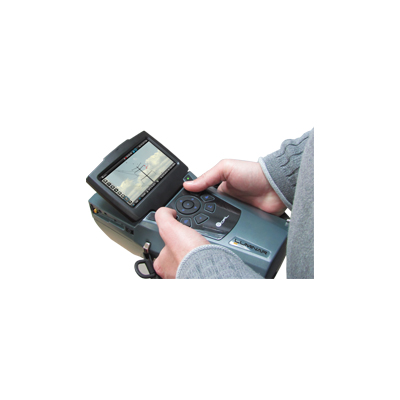

Современный эргономичный дизайн обеспечивает удобство эксплуатации. LuminarHD удобно держать в руках, у него крупные подсвечиваемые клавиши управления, интуитивно-понятное меню, большой яркий регулируемый дисплей, комбинированное (УФ+видео) увеличение изображения, бесступенчатое изменение поля обзора. LuminarHD оптимизирована для продолжительной бесперебойной работы от аккумуляторной батареи.
LuminarHD легко интегрируется с компьютерными системами обработки данных по коронным разрядам, в том числе с программой coronaWise, которая обеспечивает автоматическое распознавание и передачу данных.
СЕРТИФИЦИРОВАННАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ И РАДИОПОМЕХАМ
Luminar HD, наиболее чувствительная камера для обнаружения коронного разряда, была проверена и сертифицирована фирмой RWE, Германия. Испытания подтвердили чувствительность разряда в 1 пикокулон на расстоянии 15 метров и радиопомех 3.6 dBμV на несущей частоте 1 МГц и расстоянии 10 м на открытой местности и в помещении. УФ фотоны, генерируемые коронным разрядом, подсчитываются и представляются в виде параметра, который определяет его интенсивность. В LuminarHD возможна интеграция последовательных УФ-кадров с целью повышения точности обнаружения источников коронарного разряда.
ТОЧНАЯ ЛОКАЛИЗАЦИЯ ИСТОЧНИКОВ ИЗЛУЧЕНИЯ
УФ- и видимое изображения совмещаются в режиме реального времени, указывая таким образом на точное местоположение электрической неисправности. Дополнительная информация (координаты, условия окружающей среды, комментарии и т. д.) добавляется в виде мета-данных.
ЭРГОНОМИЧНОСТЬ И ПРАКТИЧНОСТЬ
Большие подсвеченные клавиши для часто используемых функции позволяют работать "не снимая перчаток". Большой регулируемый ЖК-экран обеспечивает хорошую видимость при солнечном освещении, а мощная встроенная светодиодная подсветка позволяет осуществлять наблюдение и запись в условиях недостаточной освещенности. Графическое меню с интуитивной навигацией предоставляет доступ к широкому набору функции, например таких, как определение пользовательских профилей с индивидуальными настройками.
СЕРТИФИЦИРОВАННАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ И РАДИОПОМЕХАМ
LuminarHD, наиболее чувствительная камера для обнаружения коронного разряда, была проверена и сертифицирована фирмой RWE, Германия. Испытания подтвердили чувствительность разряда в 1 пикокулон на расстоянии 15 метров и радиопомех 3.6 dBμV на несущей частоте 1 МГц и расстоянии 10 м на открытой местности и в помещении. УФ фотоны, генерируемые коронным разрядом, подсчитываются и представляются в виде параметра, который определяет его интенсивность. В LuminarHD возможна интеграция последовательных УФ-кадров с целью повышения точности обнаружения источников коронарного разряда.
ТОЧНАЯ ЛОКАЛИЗАЦИЯ ИСТОЧНИКОВ ИЗЛУЧЕНИЯ
УФ- и видимое изображения совмещаются в режиме реального времени, указывая таким образом на точное местоположение электрической неисправности. Дополнительная информация (координаты, условия окружающей среды, комментарии и т. д.) добавляется в виде мета-данных.
ЭРГОНОМИЧНОСТЬ И ПРАКТИЧНОСТЬ
Большие подсвеченные клавиши для часто используемых функции позволяют работать "не снимая перчаток". Большой регулируемый ЖК-экран обеспечивает хорошую видимость при солнечном освещении, а мощная встроенная светодиодная подсветка позволяет осуществлять наблюдение и запись в условиях недостаточной освещенности. Графическое меню с интуитивной навигацией предоставляет доступ к широкому набору функции, например таких, как определение пользовательских профилей с индивидуальными настройками.
МОЩНОЕ УВЕЛИЧЕНИЕ ИЗОБРАЖЕНИЯ
Возможность плавного и бесступенчатого изменения поля зрения одновременно для видимого и УФ каналов позволяет эффективно увеличивать изображение объекта наблюдения. HD-видеозапись с высокой разрешающей способностью делает возможным цифровое увеличение, предоставляя отличные средства для последующей обработки, с целью ближе рассмотреть дефекты, связанные с коронным разрядом.
ТЕХНОЛОГИЯ DayCor®
LuminarHD - это высококачественная двухспектральная, отсекающая солнечный свет камера, которая использует технологию DayCor® компании OFIL (Пат. EP1112459B1). LuminarHD может работать от батареи более 3-х часов непрерывно без перегрева.
Wi-Fi, BLUETOOTH, ЛОКАЛЬНАЯ СЕТЬ
LuminarHD поддерживает проводную и беспроводную связь по большинству протоколам передачи данных. Это позволяет управлять ею удаленно и передавать записанный материал на внешние мониторы.
ЗАПИСЬ И ВОСПРОИЗВЕДЕНИЕ HD-ВИДЕО И ФОТОГРАФИЙ
HD-Видеозаписи формата 720p и фотографии хранятся на карте памяти "micro flash" и воспроизводятся на ЖК-экране. Записанные медиа-данные можно экспортировать автоматически в приложение OFIL CoronaWise.
|
ПАРАМЕТРЫ УФ-КАНАЛА |
|
|
Минимальный выявляемый разряд |
1 пикокулон на расстоянии 15 м. |
|
Минимальная обнаруживаемая радиопомеха (RIV) |
3.6 dBμV на частоте 1 МГц на расстоянии 10 м. |
|
УФ-чувствительность |
Не хуже 2.2x10-18 Вт/см² |
|
Область спектра |
240 - 280 нм. |
|
Срок службы детектора |
Неограничен |
|
Интеграция УФ и видеоканалов |
Вкл. / Выкл. |
|
Фокусировка |
Определяется каналом видимого света |
|
ПАРАМЕТРЫ КАНАЛА ВИДИМОГО СВЕТА |
|
|
Чувствительность к видимому свету |
Не хуже 0,1 люкс. |
|
Область спектра |
Все цвета видимой области |
|
Диапазон и способы фокусировки |
0,5 м - ∞. автоматическая и ручная |
|
Угол обзора |
По горизонтали: 10° - 1.6°. По вертикали: 5.6° - 0.9°. |
|
Диапазон увеличения |
12х оптическое, 12х цифровое (144х оптическое + цифровое) за 1 сек. |
|
ПАРАМЕТРЫ ОТОБРАЖЕНИЯ |
|
|
Дисплей |
5” (12,5 см) цветной антибликовый ЖК-дисплей; |
|
Режимы отображения |
Комбинированный (УФ и видимое) / только УФ / только видимое. |
|
Точность наложения УФ/видео |
Отклонение не более 1 миллирадиана. |
|
Угол наклона |
Изменяемый. |
|
УФ-увеличение |
Плавно изменяемое оптическое и цифровое увеличение. |
|
Отображаемая информация |
Уровень заряда батареи, память, усиление, подсчет, дата, выбранная функция, фокус, режим отображения, цвет короны, координаты, температура и влажность |
|
Пользовательские настройки |
Цвет отображения короны (белый, красный, зеленый, желтый, черный), время, режим ожидания, конфигурация ЖК-дисплея. |
|
УПРАВЛЕНИЕ |
|
|
Режимы |
Включено / ожидание / выключено |
|
Продолжительность работы |
Неограниченно. Нет перегрева |
|
Органы управления |
Клавиатура и "горячие" клавиши |
|
Светодиодные индикаторы |
Вкл./Выкл., режим ожидания, запись, питание |
|
Крепление |
Стандартная ¼" резьба для штатива |
|
Подсветка |
Встроенный LED-фонарь. 2 уровня интенсивности. |
|
ЗАПИСЬ И ХРАНЕНИЕ ДАННЫХ |
|
|
Запись и воспроизведение видео |
В формате AVI / MOV ,HD, 720p, 1280x720 пикселей. |
|
Запись и воспроизведение фото |
В формате JPG |
|
Запись и воспроизведение аудиометок |
В формате MP3, запись со встроенного либо внешнего микрофона, воспроизведение на встроенный либо внешний динамик / наушники. |
|
Датчик координат |
Встроенный, с внутренней антенной |
|
Ввод текста |
Экранная виртуальная клавиатура |
|
Хранение данных |
Сменная Micro SD – карта памяти без ограничения объема. |
|
Экспорт данных |
Автоматическое распознавание и передача в приложение СoronaWise |
|
КОММУНИКАЦИОННЫЕ ПОРТЫ |
|
|
Гнездо SMA |
Подключение внешней WiFi антенны |
|
Гнездо MicroSD |
Сменная MicroSD карта памяти |
|
Гнездо TRRS (mini-jack) 3.5 mm |
Подключение внешней гарнитуры |
|
Гнездо RS232 / AUX |
Подключение датчика температуры/влажности |
|
Гнездо Mini-USB |
Подключение к USB-порту компьютера |
|
Гнездо HDMI |
Вывод аудиовидеосигнала в формате HD |
|
Гнездо питания |
Подключение внешнего источника питания |
|
Гнездо RJ-45 |
Подключение к сети Gigabit Ethernet |
|
ЭЛЕКТРОПИТАНИЕ |
|
|
Тип батареи |
Литий-ионный аккумулятор (Li-ion) |
|
Время работы от батареи |
Не менее 3-х часов |
|
Внешний источник питания |
⎓ 9.5 Вольт |
|
Номинальная потребляемая мощность |
15 Ватт |
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ |
|
|
Вес |
2.2 кг |
|
Размеры |
Длина 29 см. Ширина 13 см. Высота 11.7 см. |
|
Температура хранения и эксплуатации |
От -20°C до +55°C, без принудительного охлаждения |
|
Стандарт пылевлагозащищенности |
IP54 |
|
Светодиодные индикаторы |
Вкл./Выкл., режим ожидания, запись, питание |
|
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ |
|
|
Макро-объективы; программное обеспечение CoronaWise; датчик температуры и влажности; проводной ПДУ; беспроводной ПДУ. |
|
|
