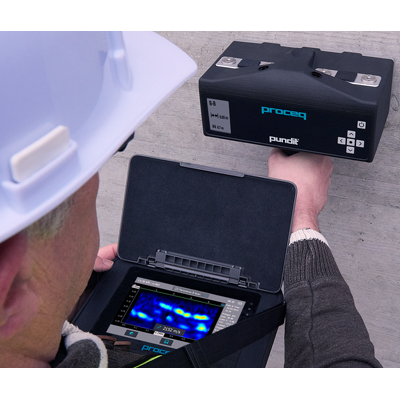

Pundit 250 Array совершает квантовый скачок в ультразвуковой томографии. Наличие множества уникальных инноваций делают этот ультразвуковой многоканальный прибор лучшим и самым быстрым решением по измерению толщины, поиску дефектов и объектов, которые сложно обнаружить при помощи других технологий. Такой инновацией является оценка качества толстостенных бетонных элементов, например тюбинги тунелей, а также трубы и каналы, находящиеся за слоем арматуры бетона.
Изображение с высоким разрешением:

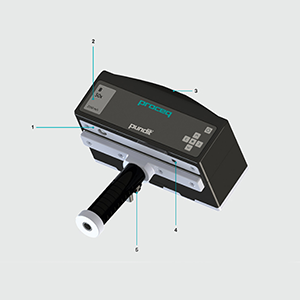

Защищенный, компактный и легкий датчик Pundit Array
1. Съемный батарейный блок с аккумуляторами типа AA
2. Дисплей для отображения информации о состоянии и мгновенного отклика

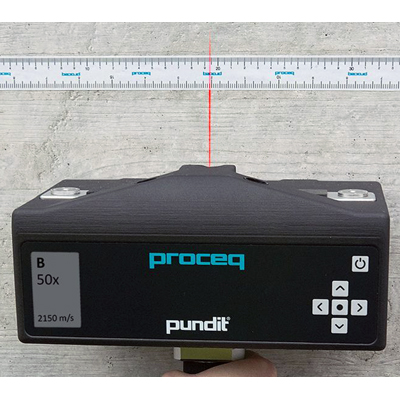

3. Встроенный лазер для позиционирования измерения
4. Быстрая зарядка со светодиодным индикатором
5. Кнопки управления основными функциями сканирования
Технология с сухим точечным контактом не требует контактного геля.
| Встроенное программное обеспечение прибора |
|
| PC Software |
PL-Link для анализа и экспорта данных в приложения других производителей |
| Дисплей |
Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором |
| Память |
Внутренняя флэш-память 8 Гб |
| Разъемы |
USB / питание и Ethernet |
| Режимы измерений |
|
| Преобразователи |
Защищенный, компактный и легкий датчик Pundit Array. Стандартная комплектация: датчик для работы одной рукой. Расширение до версии с двумя ручками для повышения контроля (кнопки на двух ручках, оптимизированные настройки чувствительности и запуска измерения). Расширение до 16 канальной системы для двухкратного увеличения полосы сканирования. |
Стандартизация
Руководства:
| Преимущества |
B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров
Позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади Высокое качество: высокое разрешение изображений дефектов, стальной арматуры и каналов, превосходные характеристики для работы на объектах
|
| Диапазон измерений |
До 1 м в зависимости от качества бетона |
| Диапазон частот |
от 15 до + 100 кГц |
| Технология |
Ультразвуковой эхо-импульс, фазированная дифракционная решетка |
| Разрешение измерения |
1 мкс |
| Модулирующее напряжение UPV |
– |
| Модулирующее напряжение UPE |
±150 В |
| Коэффициент усиления приемника |
1 – 10000 (0 – 80 дБ) |
| Номинальная частота датчика |
50 кГц (поперечная волна) |
| Форма импульса |
Прямоугольная волна |
| Задержка импульса |
8 – 200 мс |
| Количество каналов |
8 (с возможностью расширения до 16) |
|
