Артикул: 1022
|
Низкочастотный ультразвуковой дефектоскоп А1220 ANKER
Тип оборудования: ультразвуковой низкочастотный дефектоскоп
Производитель дефектоскопов: Россия
Серия: А1220
Модель: А1220 Анкер
Описание: прибор для диагностики анкерных болтов
Сертификаты на ультразвуковой дефектоскоп А1220 АНКЕР:

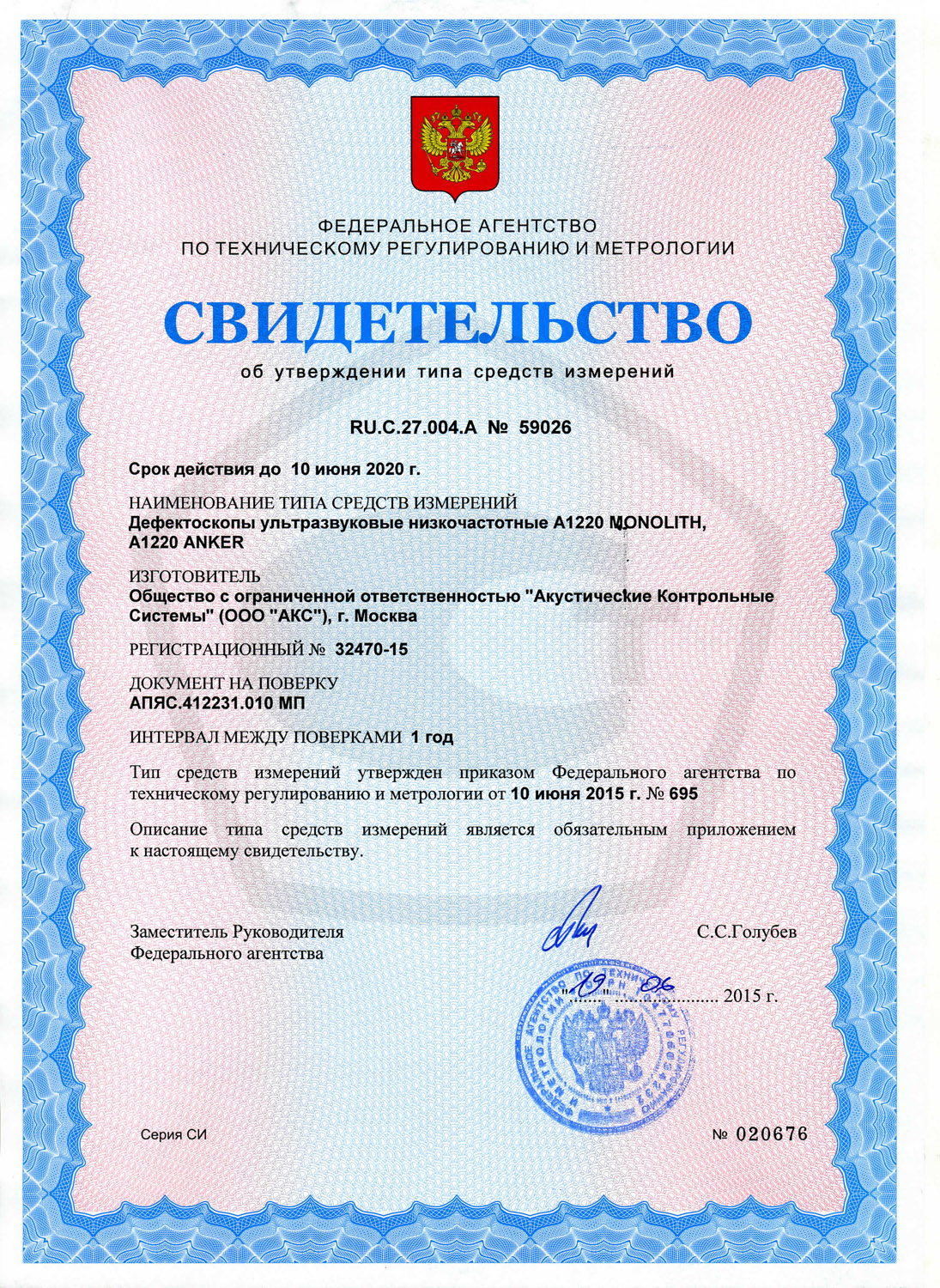

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Дефектоскоп А1220 АНКЕР внесен в Государственный реестр РФ.
Гарантия на низкочастотный дефектоскоп А1220 АНКЕР: 1 год.
Дефектоскоп А1220 АНКЕР предназначен для диагностики анкерных болтов диаметром 24 - 36 мм фундаментов металлических опор контактной сети. Он может быть использован также для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт.
Дефектоскоп А1220 Анкер позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов, диагностику цельных анкерных болтов длиной до 3,5 м.
При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем.
Прибор А1220 АНКЕР можно также использовать для контроля протяженных объектов контроля ОК (труб, прутков, стержней, листов и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

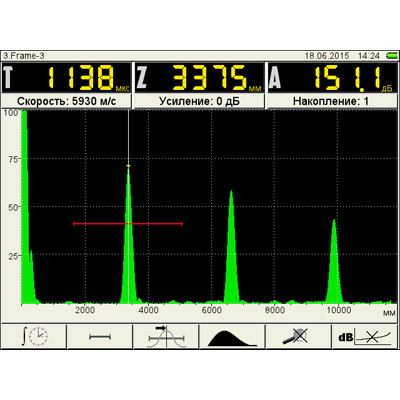

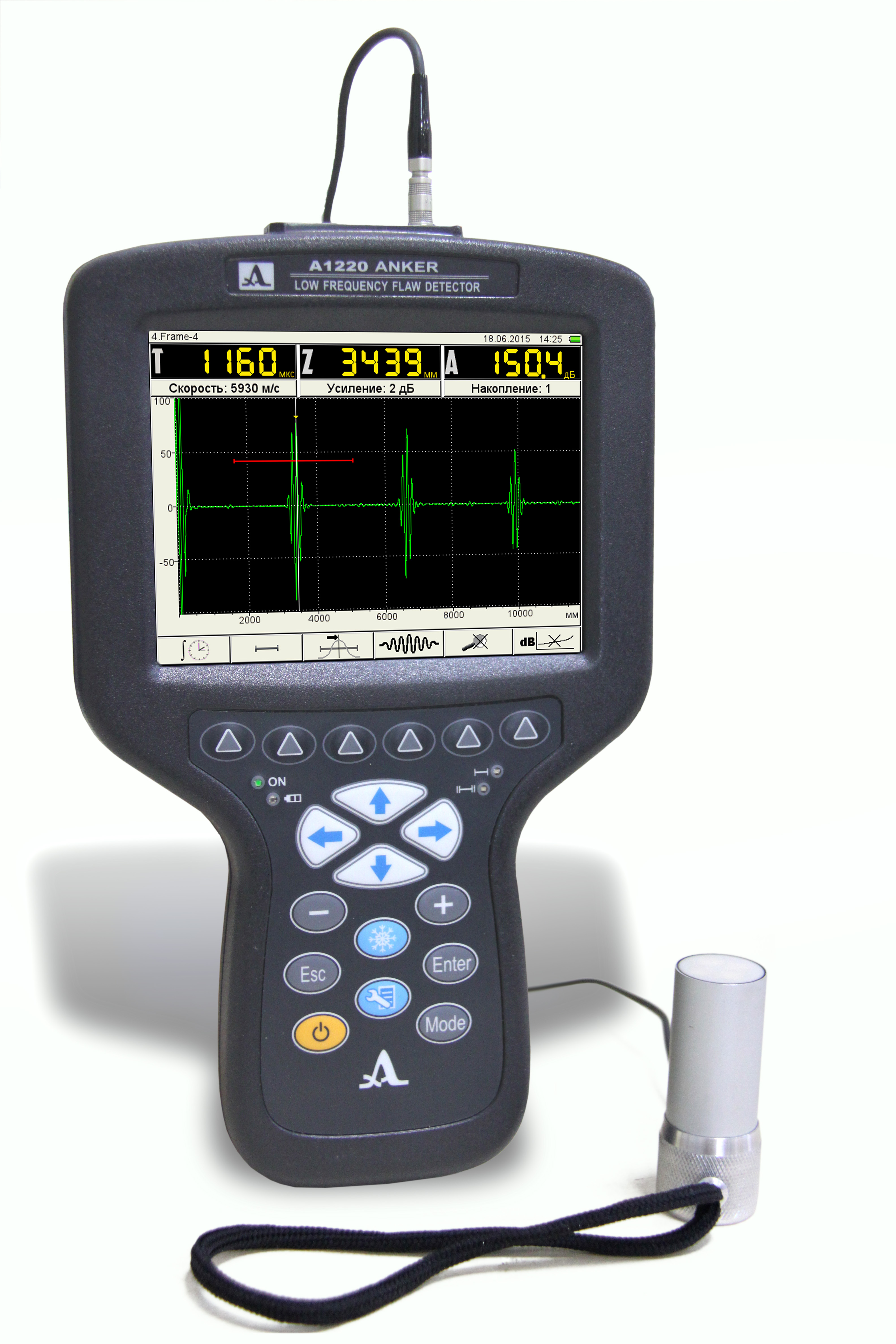

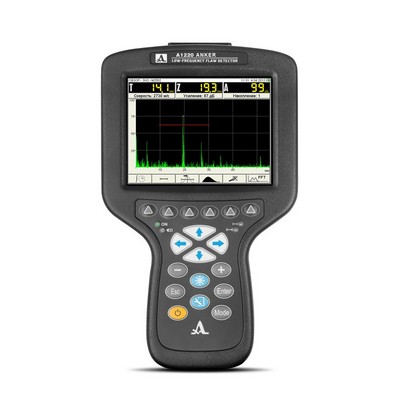

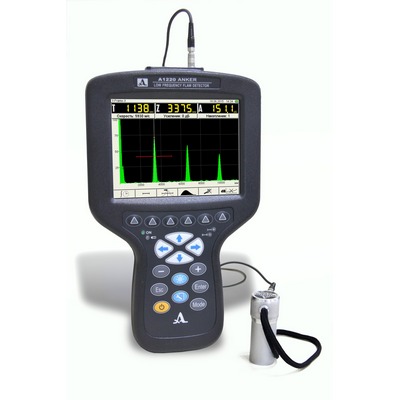

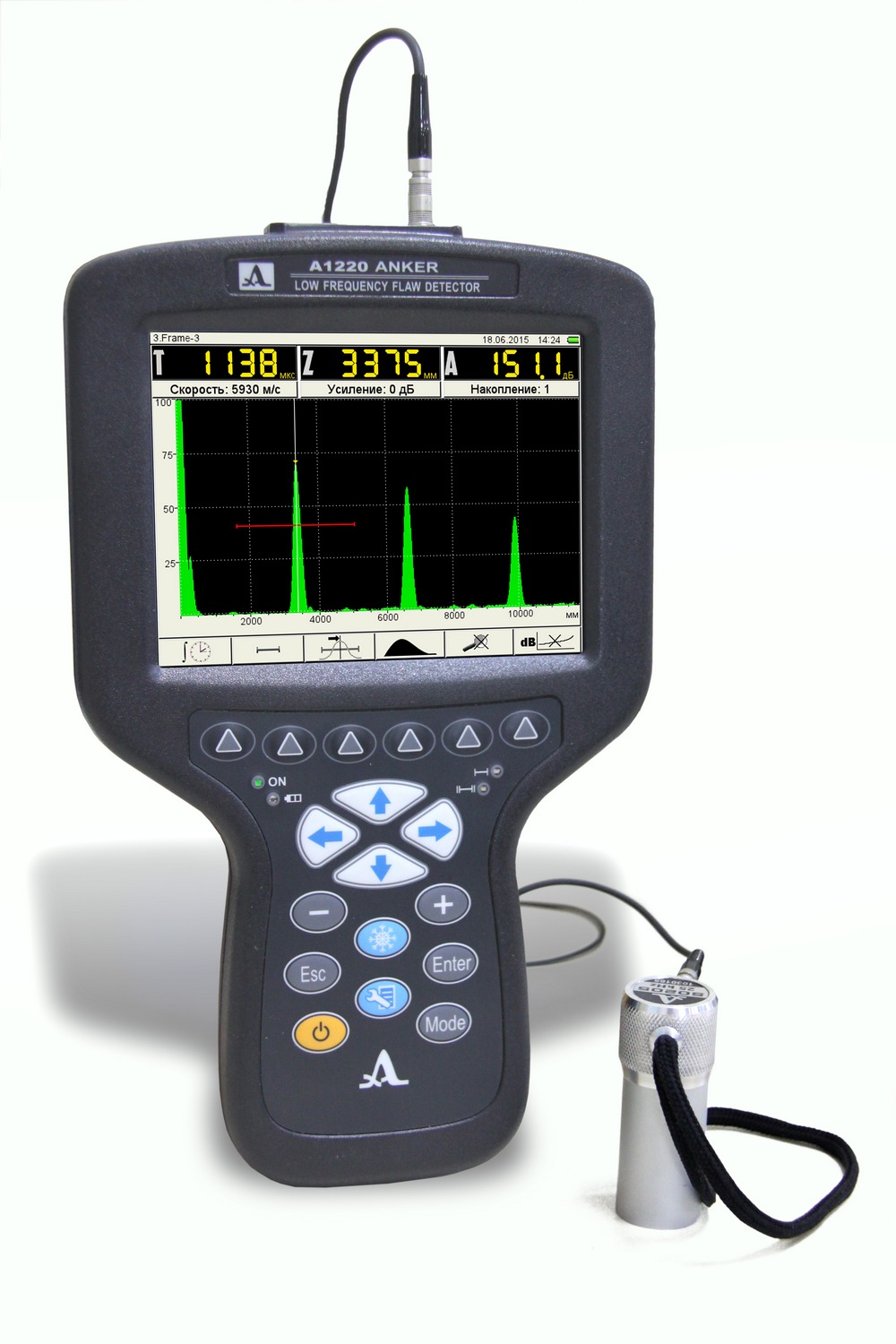

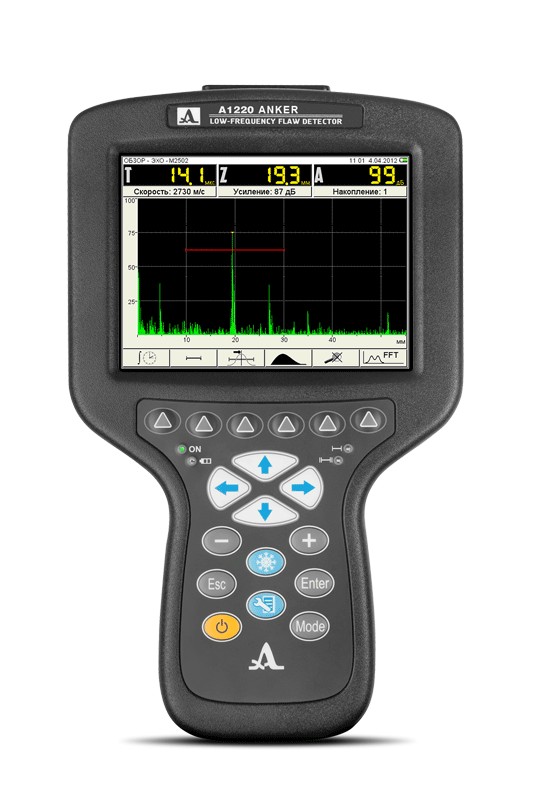

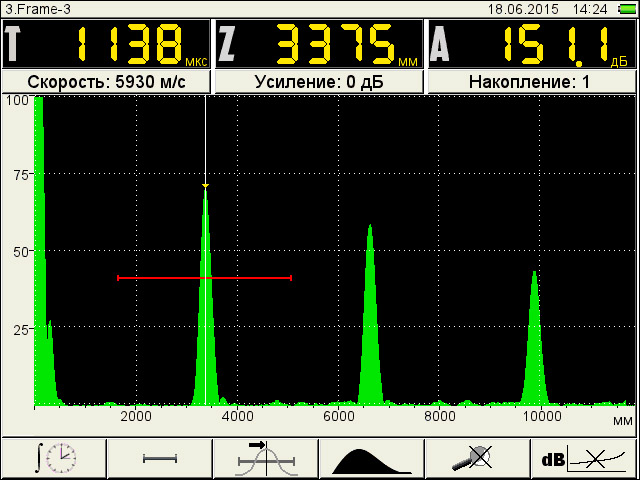

Дефектоскоп А1220 Анкер состоит из электронного блока с экраном, на котором отображаются результаты контроля в виде А-скана, и низкочастотного ультразвукового преобразователя (ПЭП) продольных волн S0205. Данный преобразователь является одиночным, низкочастотным, широкополосным (относительная полоса пропускания не менее 100%), прямым пьезоэлектрическим преобразователем (ПЭП) с жидкостным типом акустического контакта. Он имеет центральную рабочую частоту 25 кГц.
Отличительной особенностью этого ПЭП является малый уровень собственных реверберационных акустических шумов, короткий (1,5 - 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.
Низкочастотный дефектоскоп А1220 АНКЕР работает по принципу эхо-сигнала, при котором состояние болта оценивается по наличию и качеству отраженного от противоположного торца болта ультразвукового сигнала при его продольном прозвучивании.
|
Параметр |
Значение |
|
Максимальная длина цельного анкерного болта |
3,5 м |
|
Число записываемых одиночных, недетектированных А-сканов |
200 |
|
Диапазон настроек скорости ультразвука |
1000÷9999 м/с |
|
Питание |
6 батарей АА |
|
Время непрерывной работы (с подсветкой) |
15 (12) часов |
|
Диапазон рабочих температур |
-10°C÷+45°C |
|
Габаритные размеры электронного блока |
245 х 120 х 40 мм |
|
Масса электронного блока с элементами питания |
650 г |
|
А1220 АНКЕР - электронный блок дефектоскопа с батарейным питанием |
|
Комплект батарей (6 шт.) AA Alkaline 2,6 Ач |
|
Преобразователь S0205 0.025A0D25CL |
|
Компакт-диск с документацией и ПО для А1220 МОНОЛИТ, А1220 АНКЕР |
|
Кабель LEMO-LEMO одинарный 1,2 м |
|

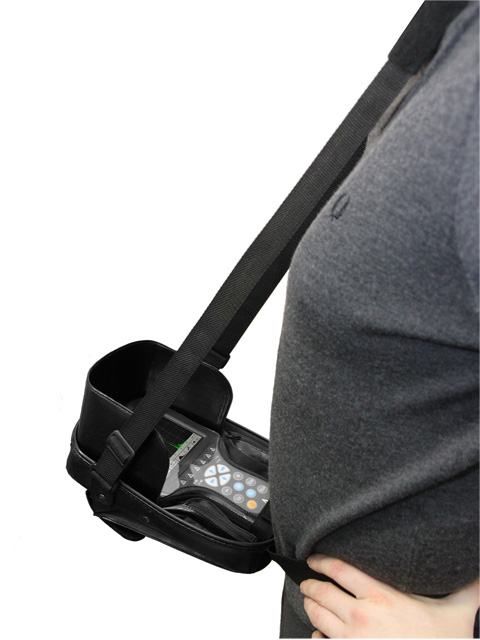

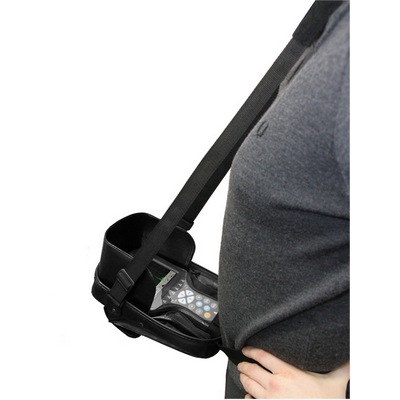

Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ, |
|
Кабель связи по USB |
|
Жесткий кейс для дефектоскопов |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
|
