Артикул: АММ-3320
|

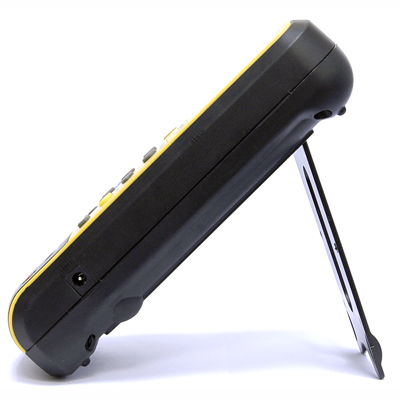

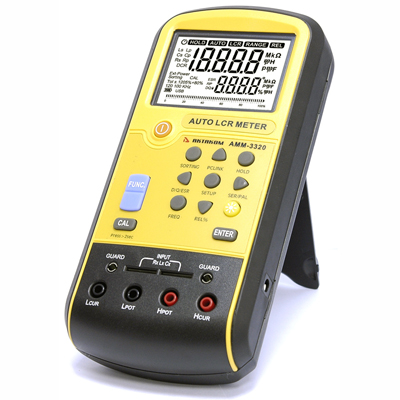

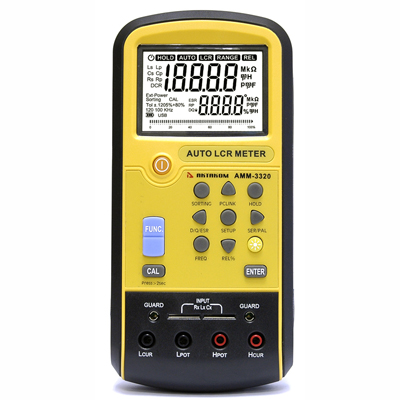

Высокопроизводительный портативный RLC-метр АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно производить измерения параметров компонентов.
|
Функции
|
|||
|
Измеряемые параметры
|
Первичные:
Ls / Cs - индуктивность и емкость (последовательная схема замещения)
Lp / Cp - индуктивность и емкость (параллельная схема замещения)
DCR: сопротивление на постоянном токе
|
||
|
Вторичные:
Θ - фазовый угол
D - тангенс угла потерь
Q -добротность
ESR - сопротивление (последовательная схема замещения)
Rp - сопротивление (параллельная схема замещения)
|
|||
|
Тестовая частота
|
100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц
|
||
|
Диапазоны измерений
|
Индуктивность
|
100 Гц/ 120 Гц
|
20 мГн...20 кГн
|
|
1 кГц
|
2000 мкГн...2000 Гн
|
||
|
10 кГц
|
200 мкГн...20 Гн
|
||
|
100 кГц
|
20 мкГн...200 мГн
|
||
|
Емкость
|
100 Гц/ 120 Гц
|
20 нФ...20 мФ
|
|
|
1 кГц
|
2000 пФ...2 мФ
|
||
|
10 кГц
|
200 пФ...200 мкФ
|
||
|
100 кГц
|
200 пФ...20 мкФ
|
||
|
Сопротивление
|
100 Гц / 120 Гц
|
200 Ом...200 МОм
|
|
|
1 кГц
|
20 Ом...200 МОм
|
||
|
10 кГц
|
20 Ом...20 МОм
|
||
|
100 кГц
|
20 Ом...2 МОм
|
||
|
Сопротивление постоянному току
|
200 Ом...200 МОм
|
||
|
Тангенс угла потерь / Добротность
|
0,001...1999
|
||
|
Фазовый угол
|
0,00°...±180°
|
||
|
Эквивалентные схемы замещения
|
Последовательная и параллельная
|
||
|
Уровень тестового напряжения
|
0,6 Вскз
|
||
|
Выбор диапазона
|
Автоматический и ручной
|
||
|
Скорость измерений
|
1,2 изм/с
|
||
|
Калибровка
|
Короткозамкнутая, Открытая
|
||
|
Режим допусков
|
±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%
|
||
|
Интерфейс
|
Mini-USB (виртуальный последовательный порт)
|
||
|
Тип батарей
|
9 В ,6 батарей типа ААА
|
||
|
Автоотключение питания
|
5 мин
|
||
|
Габаритные размеры
|
203,2х101,6х50,8 мм
|
||
|
Масса
|
567 г
|
||
| Частота сигнала | Диапазон измерения импеданса | |||||
| 0,1…1 Ом | 1…10 Ом | 0,01…100кОм | 0,1…1 МОм | 1…20 МОм | 20…200 МОм | |
| DCR | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 0.3 % + 2 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5d |
| 100/120 Гц | ||||||
| 1 кГц | 5.0 % + 5d | |||||
| 10 кГц | 2.0 % + 5 е.м.р. | не нормировано | ||||
| 100 кГц | 2.0 % + 5 е.м.р. | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5 е.м.р. (1…2 МОм) | |
Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели (режимы): последовательная и параллельная.
Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 >10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.
В современных измерителях RLC эквивалентный режим выбирается автоматически. Причем для элементов с низким импедансом (<10 >10 кОм) выбирается параллельный режим и на дисплее отображается, например, Lp/Cp/Rp. В большинстве приборов эквивалентный режим можно выбрать вручную.
|
