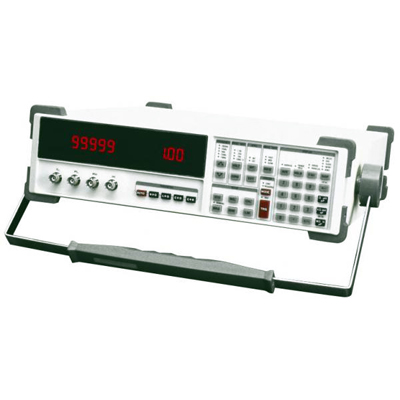

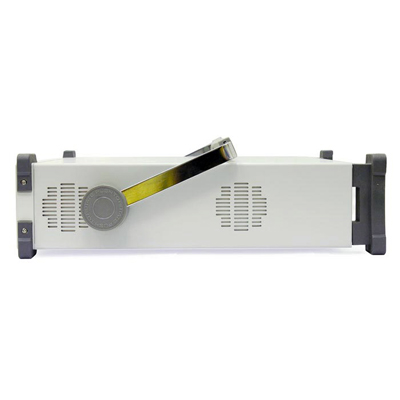

Измеритель иммитанса АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.
Режимы измерений и индикация параметров
| Режимы измерений | AUTO, R+Q, L+Q, C+D, C+Q |
| Эквивалентная схема измерений | последовательная или параллельная |
| Отображаемые параметры | измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
| Усреднение | по выбору от 2 до 10 измерений |
| Диапазоны измерений параметров: | |
| R+Q: сопротивление R | 0,0001 Ом ... 2000 МОм |
| добротность Q | 0,00001 ... 50 |
| L+Q: индуктивность L | 0,0001 мкГн ... 99999 Гн |
| Q | 0,0001 ... 50 |
| C+D: емкость C | 0,0001 пФ ... 99999 мкФ |
| D | 0,00001 ... 10 |
| C+R: C | 0,0001 пФ ... 99999 мкФ |
| R | 0,00001 ... 99999 кОм |
Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения
| Диапазон | Сопротивление источника напряжения R | Сопротивление | Индуктивность | Емкость |
| 3 | 25,0 Ом | 10 мкОм ... 360 Ом | 0,1 мкГн … 57/f Гн | 99999 мкФ … 442/F мкФ |
| 2 | 25,0 Ом | 360 Ом ... 5,76 кОм | 57/f Гн … 917/f Гн | 442/f мФ … 27,6/f мкФ |
| 1 | 25,0 Ом | 5,76 кОм ... 90,0 кОм | 917/f Гн … 14324/f Гн | 27,6/f мкФ … 1,77/f мкФ |
| 0 | 25,0 Ом | 90,0 кОм ... 2000 МОм | 14324/f Гн ... 99999 Гн | 1,77/f мкФ … 0,00001 пкФ |
f — частота измерения
Условия проведения измерений
| Частота измерительного сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4 |
| Напряжение измерительного сигнала | 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ |
| Постоянное напряжение смещения | внутреннее: 2,0 В ±2% внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А |
| Скорость измерения | медленная: 2 измерения в секунду; средняя: 10 измерений в секунду; быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше; примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц |
| Переключение диапазона измерения | автоматическое или ручное |
| Запуск измерений | непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232 |
Общие сведения
| Зажимная оснастка | 4-х проводная оснастка Кельвина для деталей с радиальными выводами |
| Защита прибора при проведении измерений | до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения |
| Балансировка прибора | по короткому замыканию: R < > по разрыву цепи: Z > 10 кОм |
| Разбраковка | до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора |
| Самоконтроль | Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д. |
| Сохранение и повторный вызов установок режимов измерений | Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию |
| Интерфейсы | установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232 |
| Рабочие условия | 0...50 °С, относительная влажность 80% |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность, Вт | не более 20 |
| Габаритные размеры, мм | 109x363x386 |
| Масса, кг | 5,8 |
| Габариты в упаковочной таре 520х245х495, вес 10 кг |

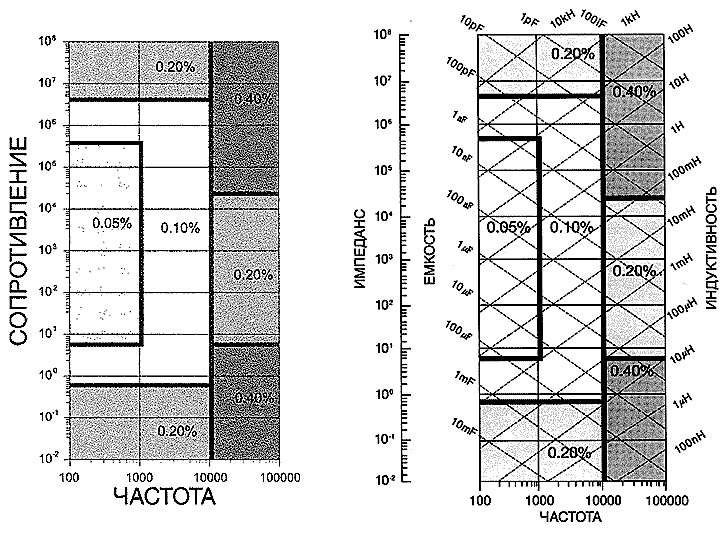

Базовая точность для сопротивления
Дополнительные возможности
Стандартный комплект поставки LCR-метра:
Дополнительно:
|
