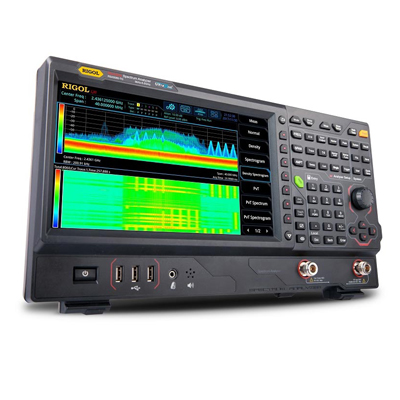

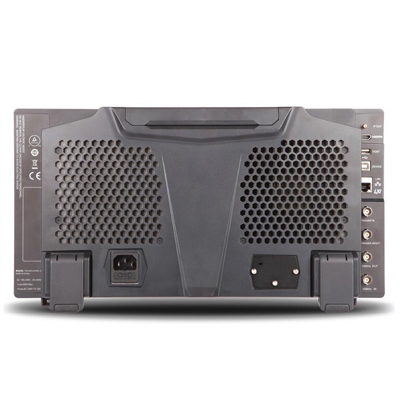

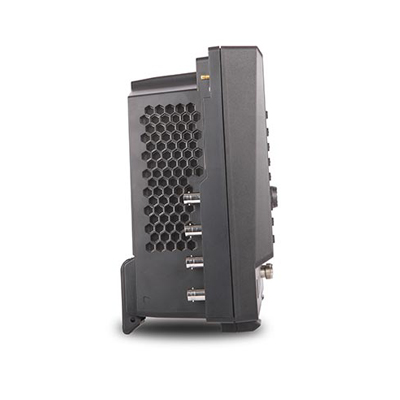

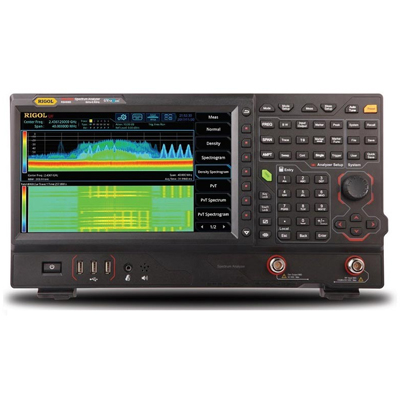

Анализатор спектра реального времени Rigol RSA5032-TG с опцией трекинг-генератора

Инженеры, использующие WiFi, Bluetooth и другие современные ВЧ технологии, сталкиваются с комплексом проблем, например, сигналы со скачкообразной перестройкой частоты, конфликты частотных каналов и частотная интерференция. Анализаторы спектра реального времени, позволяющие непрерывно во времени выполнять ВЧ анализ спектра, облегчают мониторинг и исследование характеристик таких сложных ВЧ систем.

Анализаторы спектра реального времени серии RSA5000 сочетает в себе лучшие на текущий момент возможности (100% захват событий до 7.45 мкс), богатство режимов отображения данных и расширенные дополнительные функции запуска, позволяющие пользователю быстро захватывать, идентифицировать и анализировать такие сложные сигналы.

Технические характеристики анализатора спектра:

• Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA)

• Полоса от 9 кГц до 3,2 ГГц

• Технология UltraReal

• Погрешность опорного генератора: 1 ppm (0,1 ppm)

• GPSA: полоса обзора: нулевая, от 10 Гц. до макс. частоты

• Разрешение 1 Гц

• Фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры

• Видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн @ 1 МГц

• Средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц. )

• Диапазон измерния: DANL...+30 дБм

• RTSA: полоса захвата 25 МГц (40 МГц опц.)

• Мин. длительность событий 7,45 мкс, SFDR <-60 >

• Цветной дисплей 10,1" (1024х600)

• Интерфейсы LAN, USB, HDMI

• Размеры 410 х 224 х 135 мм, масса 4,65 кг.

Комплект поставки:

• Анализатор спектра

• Кабель питания

• Руководство по эксплуатации

Дополнительно:

• опция расширенных измерений RSA500-AMK

• предусилитель RSA5000-PA

• расширение полосы пропускания в реальном сремени до 40 МГц RSA5000-B40

• высокостабильный опорный генератор OCXO-C08

• программное обеспечение Ultra Spectrum

• программное обеспечение для ЭМСиспытаний S1210 EMI Pre-compilance Software

• комплект аксессуаров DSA Utility Kit

• комплект адаптеров RF Adaptor Kit

• комплект адаптеров RF CATV Kit

• комплект аксессуаров RF Attenuator Kit

• аттенюатор ATT03301H

• комплект для монтажа в стойку RM6041

• зонд ближнего поля NFP-3

• мост для измерения КСВН VB1032

• мост для измерения КСВН VB1080
