Ферритометр объемный МК-1Ф

Снят с производства. Аналог - ферритометр МК-1.2Ф.

Тип оборудования: объемный ферритометр

Производитель ферритометров: Россия
Серия ферритометров: МК
Модель: МК-1Ф

Описание: прибор для измерения содержания ферритной фазы в металле

Гарантия на ферритометр МК-1Ф: 18 месяцев.

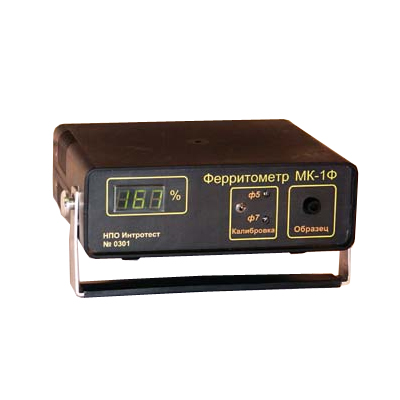

Ферритометр МК-1Ф

Назначение ферритометра

Ферритометр предназначен для объемного содержания ферритной фазы в образцах сварных швов и изделий из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов по ГОСТ.

Области применения ферритометров: машиностроение, металлургическая промышленность и др.

Технические характеристики ферритометра МК 1Ф:

- Ферритометр выполняет измерение объемным методом образцов диаметром 5 мм и 7 мм.
- Диапазон измерения содержания ферритной фазы от 0 до 16 %.
- Допускаемая основная приведенная погрешность ферритометра не более 3% от максимального значения.
- Дополнительная погрешность ферритометра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45 ^оС.
- Объем встроенной памяти приблизительно 5000 измерений.
- Размер образцов для объемных измерений Ø7х60 и Ø 5х60 мм.
- Габаритные размеры ферритометра не более:
                             электронного блока - 189х104.5х33.2/59 мм,
                             электромагнитного преобразователя объемного типа - 50х50х120 мм.
- Масса ферритометра не более 0.4 кг.
- Нормальные условия применения ферритометра - по ГОСТ 22261.
- Питание ферритометра осуществляется от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 4.5-6 В или от аккумуляторов 3В.
- Мощность, потребляемая ферритометром от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА.
- Время установления рабочего режима ферритометра - не более 1 мин.
- Продолжительность непрерывной безотказной работы ферритометра - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.
- Электрическая прочность и сопротивление изоляции цепей сетевого питания между корпусом ферритометра и изолированными от корпуса по постоянному току электрическими цепями в нормальных условиях применения - по ГОСТ 22261.
- Тепло-, холодо- и влагопрочность ферритометра - по ГОСТ 22261.
- Прочность при транспортировании ферритометра в транспортной таре - по ГОСТ 22261.
- Средняя наработка на отказ для ферритометра - 25 000 ч.
- Средний срок службы до списания для ферритометра - не менее 12 лет.
- Требования безопасности ферритометра - по ГОСТ 22261.

Принцип работы ферритометра МК-1Ф

Принцип работы ферритометра МК-1Ф заключается в намагничивании образца импульсным полем и регистрации параметров измерительного сигнала с преобразованием их в выходное напряжение, пропорциональное намагниченности насыщения материала. Намагниченность насыщения материала зависит только от содержания феррита, и не зависит от формы, дисперсности феррита и других структурных неоднородностей. Поэтому ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.

На рисунке приведена калибровочная зависимость показаний ферритометра от содержания ферритной фазы.

Ферритометр очень прост в эксплуатации. Контроллируемый цилиндрический образец в пенале вносят в электромагнитный преобразователь, автоматически включается намагничивание участка изделия и производится процесс измерения. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе. Результат сохраняется на индикаторе до следующего измерения.

Ферритометр обеспечивает свои характеристики в пределах нормы сразу же после включения и допускает непрерывную работу в течение 8 часов и более.

Поверка ферритометра МК-1Ф проводится согласно ГОСТ 8.518-84 в организациях, аккредитованных на право поверки, не реже 1 раза в год.

Комплект поставки ферритометра:

• ферритометр с электромагнитным преобразователем в одном корпусе;
• пеналы для образцов 5 мм и 7 мм;
• контрольный образец предприятия;
• руководство по эксплуатации;
• свидетельство Госстандарта РФ о поверке ферритометра.
