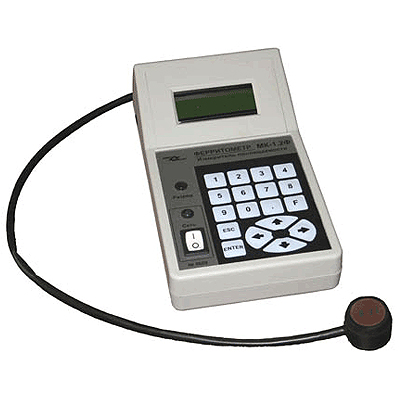

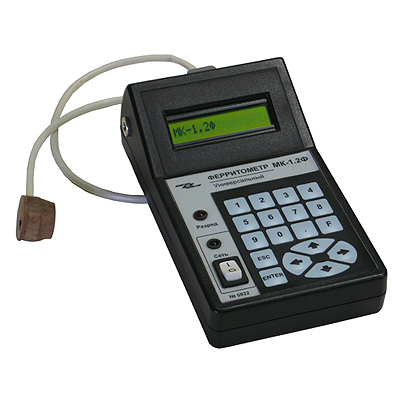

Ферритометр универсальный МК-1.2Ф (локальный, объемный, локально-объемный)

Тип оборудования: локальный ферритометр, объемный ферритометр, локально-объемный ферритометр

Производитель: Россия

Серия ферритометров: МК

Модель: МК-1.2Ф

Описание: прибор для измерения содержания ферритной фазы в металле

Сертификаты на ферритометр МК-1.2 Ф:

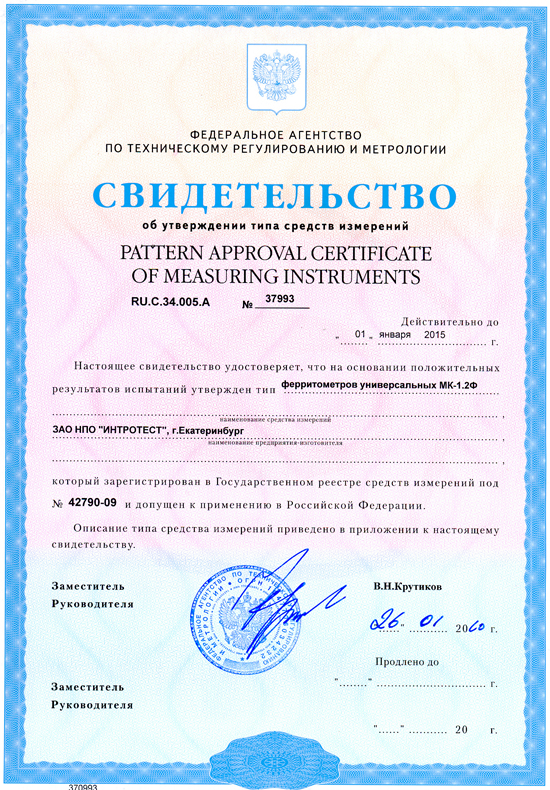

• Свидетельство об утверждении типа средств измерений Российской Федерации. Ферритометр магнитный МК-1.2Ф внесен в Государственный реестр средств измерений РФ.

Гарантия на ферритометр МК-1.2Ф: 18 месяцев.

Назначение ферритометра:

Ферритометр МК-1.2Ф предназначен для:

• Измерения локального содержания ферритной фазы (СФФ) в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов;
• Измерения объемного содержания ферритной фазы в образцах сварных швов и изделий из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов по ГОСТ;
• измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз.

Область применения ферритометров МК-1.2Ф:

машиностроение, металлургическая промышленность и др.

Технические характеристики ферритометра МК-1.2Ф:

Ферритометр выполняет четыре вида измерений:

• локальным методом с накладным датчиком;
• объемным методом образцов диаметром 5 мм;
• объемным методом образцов диаметром 7 мм;
• измерение проницаемости локальным методом

Диапазон измерения содержания ферритной фазы:

• для измерений локальным методом от 0 до 20 %;
• для измерений объемным методом от 0 до 20 %;
• диапазон измерения проницаемости 1.00 - 10.00.

Допускаемая основная приведенная погрешность ферритометра не более:

• для локального метода 5% от максимального значения;
• для объемного метода 3% от максимального значения;
• для проницаемости 7% от максимального значения.

• Дополнительная погрешность ферритометра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45 ^оС.
• Объем встроенной памяти приблизительно 5000 измерений.
• Размер зоны контроля  локальным методом12х7 мм;
• размер образцов для объемных измерений Ø7х60 и Ø 5х60 мм;
• толщина контролируемого изделия не менее 2 мм.

Габаритные размеры ферритометра не более:

• электронного блока - 189х104.5х33.2/59 мм,
• электромагнитного преобразователя локального типа - Ø 26х22 мм,
• электромагнитного преобразователя объемного типа - 50х50х120 мм.

• Масса ферритометра не более 0.4 кг.
• Нормальные условия применения ферритометра - по ГОСТ 22261.
• Питание ферритометра осуществляется от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 6 В или от аккумуляторов 3В.
• Мощность, потребляемая ферритометром от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА.
• Время установления рабочего режима ферритометра - не более 1 мин.
• Продолжительность непрерывной безотказной работы ферритометра - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.
• Электрическая прочность и сопротивление изоляции цепей сетевого питания между корпусом ферритометра и изолированными от корпуса по постоянному току электрическими цепями в нормальных условиях применения - по ГОСТ 22261.
• Тепло-, холодо- и влагопрочность ферритометра - по ГОСТ 22261.
• Прочность при транспортировании ферритометра в транспортной таре - по ГОСТ 22261.
• Средняя наработка на отказ для ферритометра - 25 000 ч.
• Средний срок службы до списания для ферритометра - не менее 12 лет.
• Требования безопасности ферритометра - по ГОСТ 22261

Принцип работы ферритометра МК-1.2 Ф

Заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита, и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому, ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.

Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе.

При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.

Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе. Измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов.

В памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.

Базовый комплект поставки ферритометра

• ферритометр;
• электромагнитный преобразователь локального типа;
• контрольный образец предприятия локального типа;
• руководство по эксплуатации.

Дополнительные принадлежности к ферритометру МК-1.2Ф

• электромагнитный преобразователь для измерения образцов объемным методом;
• контрольный образец предприятия объемного типа.

Метрология

Поверка ферритометра МК-1.2Ф проводится согласно ГОСТ 8.518-84 в организациях, аккредитованных на право поверки, не реже 1 раза в год.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
