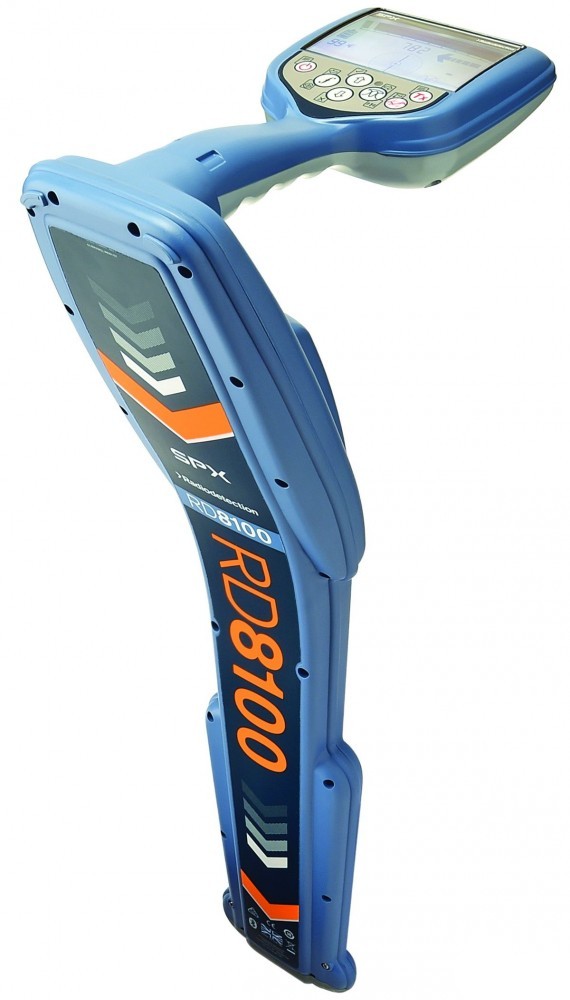

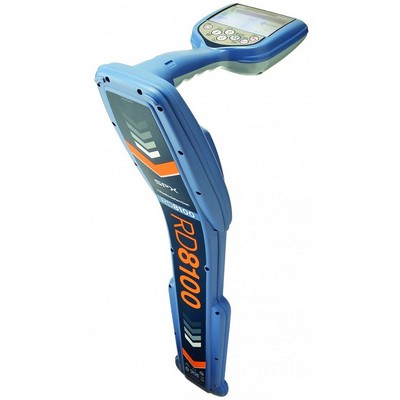

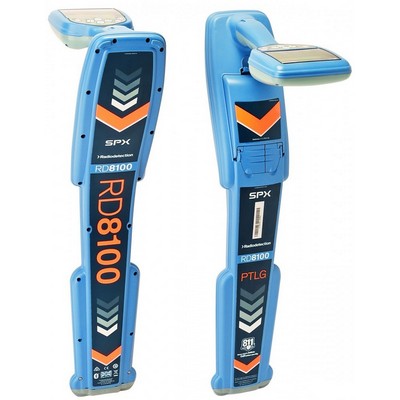

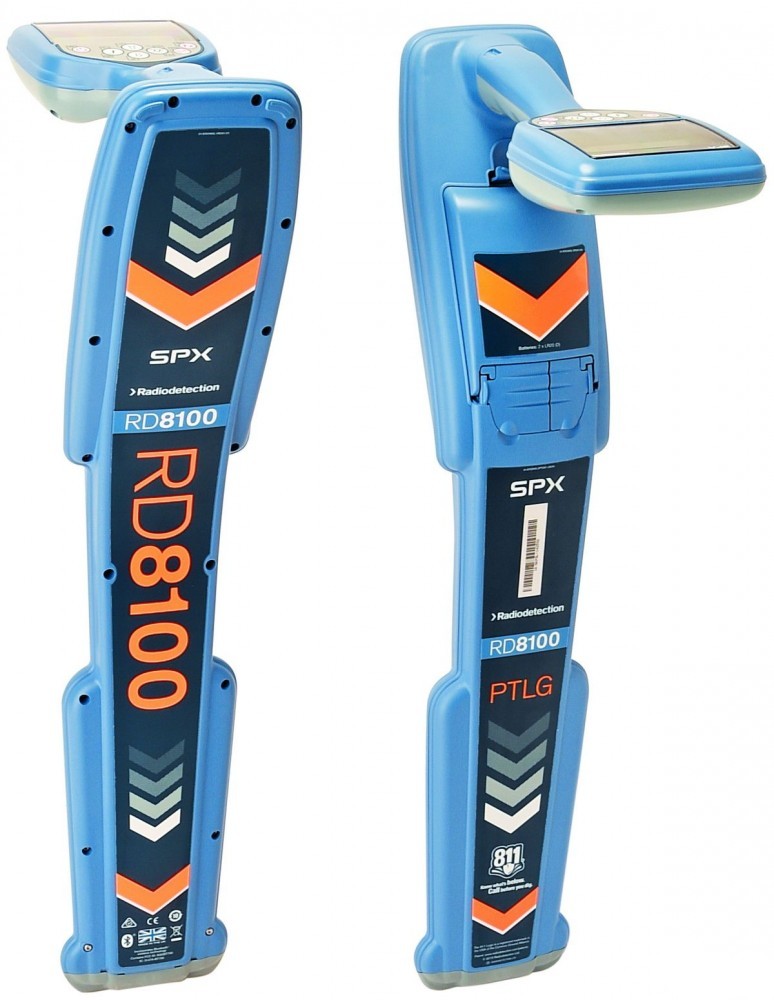

RD8100 — это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD8100 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно — это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты.

Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически создавать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности.

Особенности трассоискателя RD8100

• Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
• Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
• Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
• Встроенный GPS-приемник позволяет добавлять данные позиционирования локатора, исключая необходимость во внешнем GPS-приемнике;
• Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
• Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
• Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
• Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
• Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
• Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;

Чем отличается новый RD8100 от RD8000:

• Степень защиты корпуса IP65 против IP54;
• 5 программируемых частот для пользователя;
• Дополнительная частота с индикацией направления тока 4096 Гц;
• Новый поисковый режим наведения;
• 5 поисковых антенн против 4;
• Функция Power Filters гармоники промышленной частоты 50 Гц;
• Одновременное отображение глубины залегания коммуникации и тока;

Первые локаторы труб и кабельные трассоискатели с двойной антенной компания Radiodetection представила более 40 лет назад. Radiodetection разработала множество оригинальных технологий, используемых для дистанционного обнаружения подземных коммуникаций. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и Current Direction, которые предупреждают повреждения и аварии, позволяют обезопасить работы по вскрытию грунта.

Средства для локации в сложных условиях

ОДНОВРЕМЕННОЕ ПОКАЗАНИЕ ГЛУБИНЫ ЗАЛЕГАНИЯ И ТОКА
Согласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается корректная линия;

ЗАЩИТА ОТ ДИНАМИЧЕСКОЙ ПЕРЕГРУЗКИ
Фильтрация помех, позволяющая использовать локатор в условиях сильного электрического шума, например, вблизи подстанций или воздушных линий электропередачи;

ФУНКЦИЯ SIDESTEP – ИСКЛЮЧЕНИЕ НЕЖЕЛАТЕЛЬНЫХ ПОМЕХ
Небольшая подстройка частоты, позволяющая осуществлять локацию в зонах, подверженных помехам или там, где одновременно работают несколько операторов;

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ, ОБЕСПЕЧЕННАЯ КОНСТРУКЦИЕЙ
Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

Упрощение локации в сложных условиях

В связи с тем, что структура коммуникаций становится более сложной, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100 предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ТОКА CD (CURRENT DIRECTION)

Способ распознавания искомого кабеля из нескольких проложенных параллельно кабелей путем подачи специального сигнала CD от генератора Tx-10. Эти CD-стрелки на экране локатора подтверждают то, что выполняется трассировка именно искомой линии.

ТРАССИРОВКА ЛИНИЙ С ВЫСОКИМ ИМПЕДАНСОМ НА ЧАСТОТЕ 4 кГЦ

Частота локации 4 кГц позволяет выполнять трассировку на больших расстояниях таких линий, как телекоммуникационные типа витая пара или уличного освещения. Так как такие линии часто расположены в зонах с высокой плотностью коммуникаций, то вы можете объединить исполь-зование частоты 4 кГц с режимом CD для повышения точности их трассировки.

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ POWER FILTERS (СИЛОВЫЕ ФИЛЬТРЫ) ДЛЯ ТОЧНОЙ ЛОКАЛИЗАЦИИ И ОПРЕДЕЛЕНИЯ РАЗЛИЧИЯ МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ

В том случае, когда не может быть подан сигнал от генератора, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы создают помехи или смешиваются, приводя к возмущению сигнала. При нажатии отдельной кнопки гармонические свойства силовых сигналов используются для определения – поступает ли сигнал от одного источника или от множества кабелей, трассировку и маркировку которого вы затем можете выполнить.

БЫСТРОДЕЙСТВИЕ + ТОЧНОСТЬ – ПИКОВЫЙ РЕЖИМ PEAK+

Режим Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.

• Добавление режима наведения обеспечивает более быстрое определение положения пика.
• Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

ФУНКЦИЯ ECERT – ДИСТАНЦИОННАЯ КАЛИБРОВКА БЕЗ ПОТЕРИ ВРЕМЕНИ

Проверка и подтверждение калибровки локатора через интернет, используя пакет программ RD Manager для PC без возврата прибора в сервисный центр. Получайте подтверждение о том, что RD8100 готов к работе, где бы вы ни находились.

ФУНКЦИЯ CALSAFE

Эта функция позволяет выбрать – принудительно выполнять техническое обслуживание локатора или по расписанию, обеспечивая 30-ти дневный срок отключения до того, как время действия сертификата калибровки закончится.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА В ЛЮБОЕ ВРЕМЯ

Локатор RD8100 имеет 2-х летнюю гарантию. Сеть глобальных дилеров и сервисных центров предоставляет полную техническую поддержку и обучение с учетом специфики вашей работы.

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ

​Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

РАСШИРЕННЫЕ ФУНКЦИИ САМОТЕСТИРОВАНИЯ

Пригодность системы измерения к эксплуатации может быть подтверждена прямо на объекте. При самотестировании в схему локатора подаются соответствующие сигналы, а также проверяются функции дисплея и питания.

Получайте больше от вашего RD8100

Адаптируйте трассоискатель к частотам вашей сети

В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.

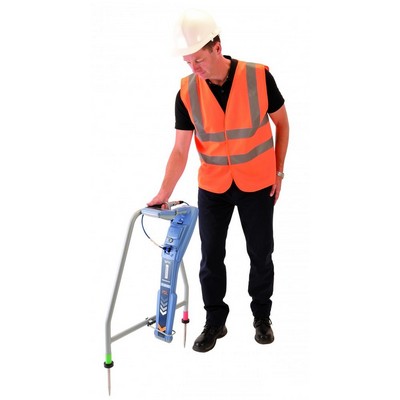

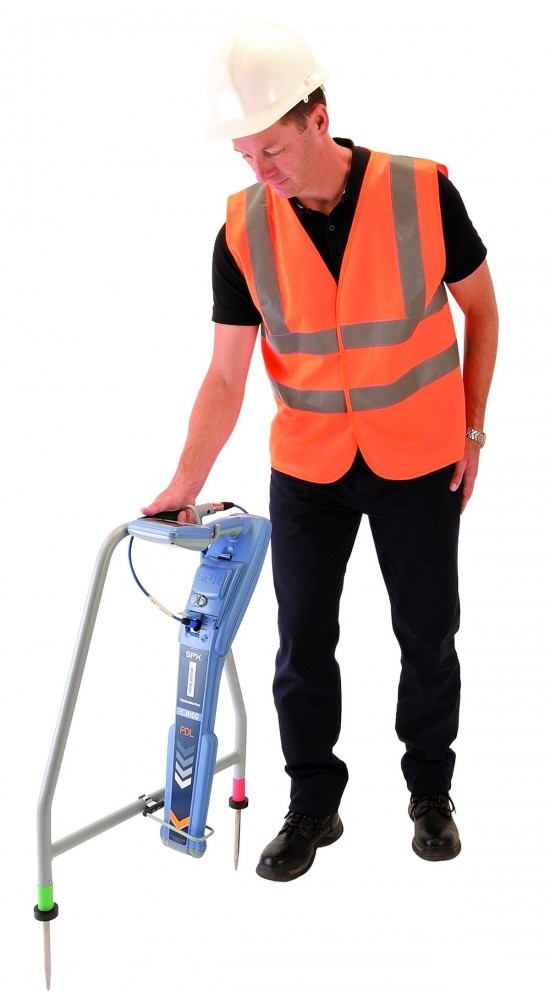

Поиск повреждений оболочек кабелей

Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.

Программа RD Manager для ПК

Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Пассивный режим направления

Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.

Выход генератора 90 В

Более мощный сигнал, подаваемый на искомые линии с высоким импедансом — возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.

Функция мультиметра

Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.

Выбор оптимального режима поиска

Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.

Функция iLOC

iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.

Дополнительные аксессуары к трассоискателю

Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.

Технические характеристики

Характеристики трассоискателя RD8100PDLG:

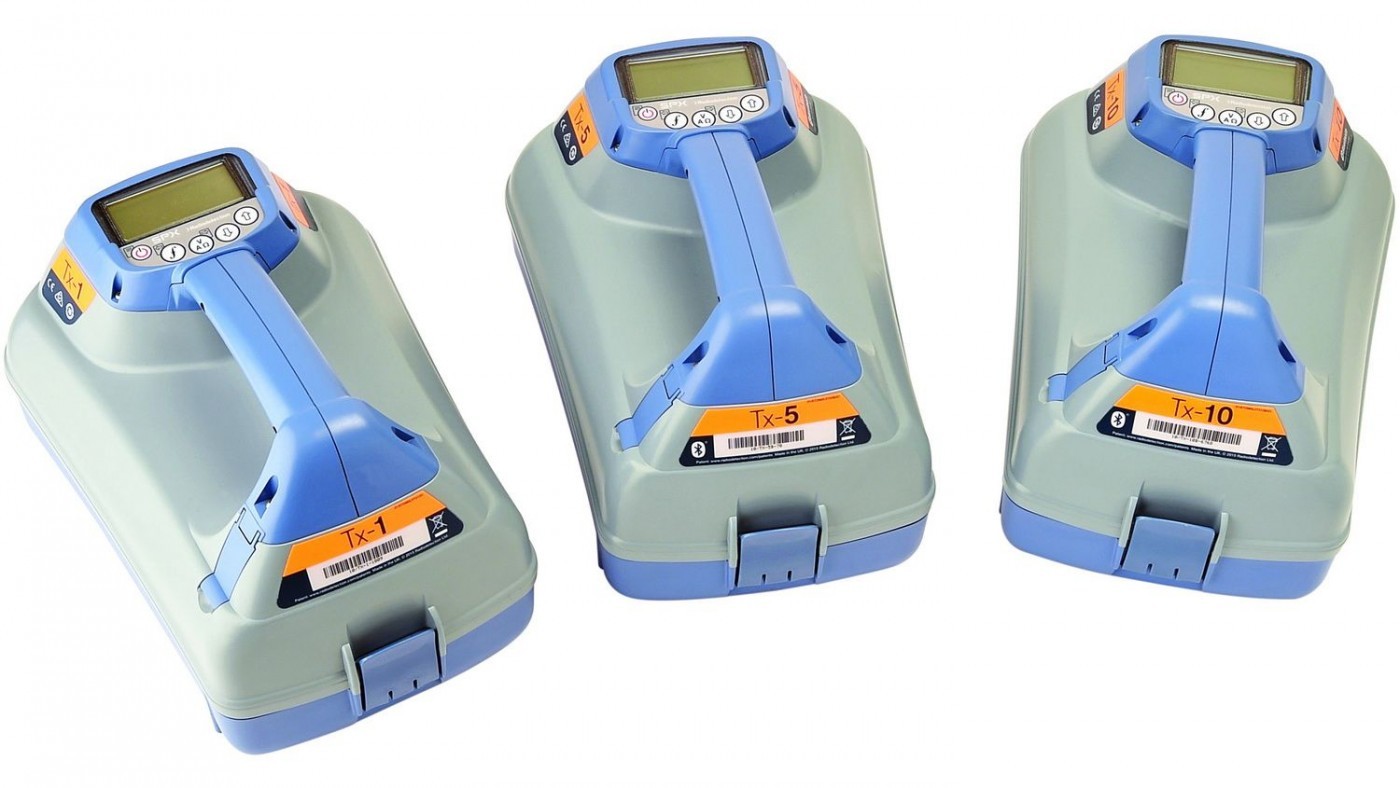

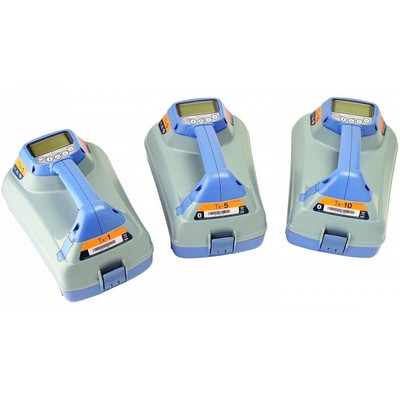

Характеристики генератора Tx-10:

Комплектация

• Локатор
• Генератор

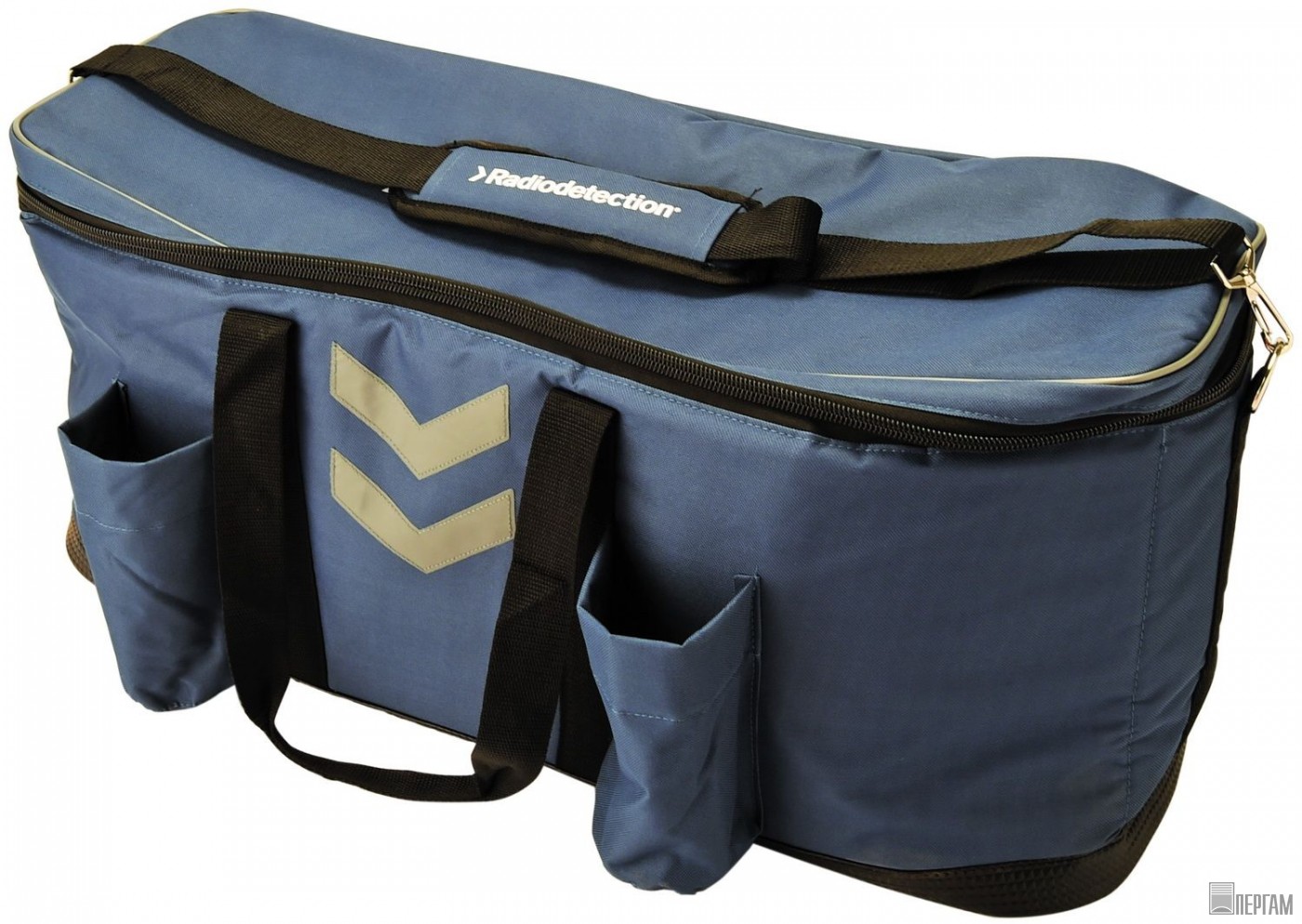

• Сумка для переноски
• Инструкция по эксплуатации на русском языке
• Штырь заземления
• Катушка с проводом для заземления
• Магнит для подключения генератора к металлическим трубам
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
• Батареи питания для локатора и генератора
