Искатель повреждения изоляции КОРД-ИПИ-03

Предназначен для:

• Нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта
• Определения бесконтактным способом месторасположения и глубины заложения газопровода
• Определения месторасположения силовых электрических кабелей под нагрузкой
• Бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения
• Обнаружения мест натекания блуждающих токов промышленной частоты

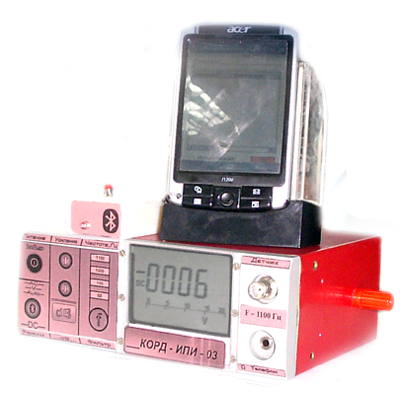

Цифровой модифицированный приёмник КОРД-ИПИ-03 позволяет проводить контроль качества изоляционных покрытий газопроводов как по переменному так и по постоянному току.

Индикация измерения напряжения постоянного тока 4,5 разряда

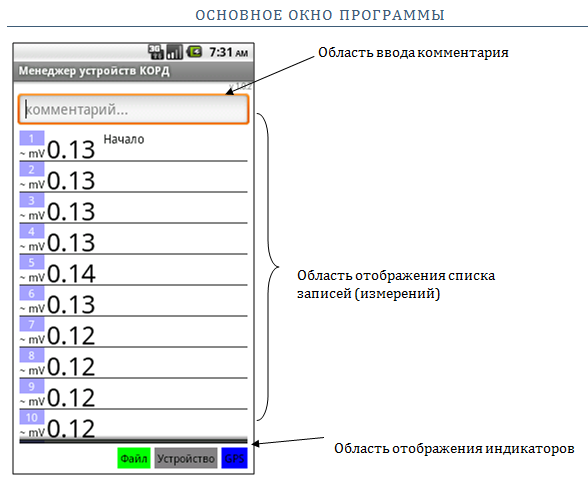

Приёмник КОРД-ИПИ-03 оснащён беспроводным интерфейсом Bluetooth для сохранения измеренных данных на внешние накопители информации. Таких как КПК, либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы сохранять измеренные данные, быстро и оперативно их просматривать, редактировать и добавлять к каждому измерению комментарии. При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.

Отличительные особенности:

• Работа по переменному току с помощью стальных измерительных штырей
• Работа по постоянному току с помощью медносульфатных электродов (Метод выносного электрода)
• Беспроводной интерфейс Bluetooth для сохранения измеренных данных на внешние накопители информации (КПК Windows Mobile, а также GOOGLE ANDROID)
• Автоматическая регулировка усиления уровня сигнала
• Цифровой ЖК-дисплей
• Режим работы в Децибелах
• Индикатор разряда батарей
• Пыле-влаго-защищённая квазимембранная клавиатура
• Защита от случайного включения прибора
• 3 основных частоты работы + частота работы на заказ "F"

Модифицированный генератор ГИ–02М включает в себя:

• 7 различных частот работы + частоту работы на заказ "F"
• Внешнюю индикацию оповещения аварийных режимов работы
• Автоматическую защиту от перегрузок и КЗ
• Может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора

Искатель повреждения изоляции КОРД-ИПИ-03 может комплектоваться нетбуками, ноутбуками, а также КПК.

Дополнительно в комплект может входить рамка передающая (индукционная) для запитывания подземных коммуникаций индукционным способом, т.е. без прямого подключения генератора к трубопроводу. А также комплект медносульфатных электродов сравнения для измерения поляризационного потенциала.

Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от - 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.

Технические характеристики искателя повреждения изоляции КОРД-ИПИ-03:

Комплект поставки (базовый):

• Генератор ГИ – 02М
• Приёмник КОРД-ИПИ-03
• Контур поисковый
• Штыри измерительные - 2 шт.
• Кабель соединительный 10 м - 2 шт.
• Кабель питания
• Наушники
• Элементы питания 1,5V АА - 6 шт.
• Руководство по эксплуатации
• Свидетельство о калибровке
• Ящик укладочный
