Трассопоисковый комплект HRX - 02.П

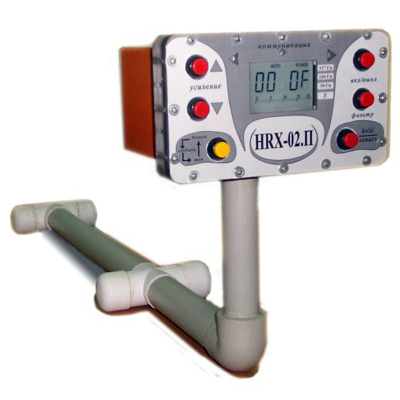

  • Трассопоисковый комплект HRX - 02.П

    /images/all/3/10302/big/img_5.jpg

    jijijij

    Трассопоисковый комплект HRX - 02.П

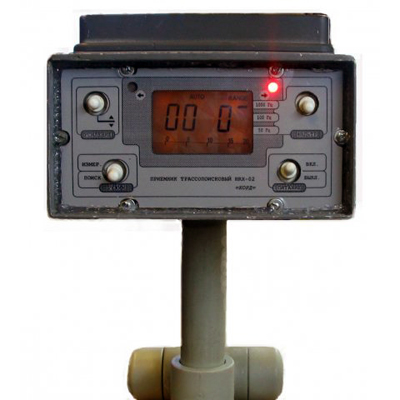

  • HRX - 02.П

    /images/all/3/10302/big/img_14.jpg

    HRX - 02.П

    HRX - 02.П

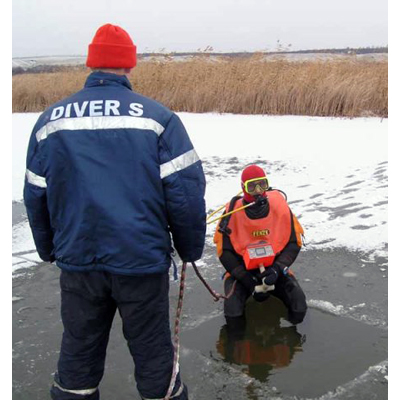

  • Применение HRX - 02.П

    /images/all/3/10302/big/img_16.jpg

    1

    Применение HRX - 02.П

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Конструкторское бюро «КОРД»


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассопоисковый комплект HRX - 02.П



HRX - 02.П Водолазный предназначен для точного определения положения и глубины залегания подземных коммуникаций, а также измерения тока в коммуникации. Благодаря использованию современных цифровых технологий обработки сигналов, прибор позволяет наиболее быстро и с большой надёжностью проводить диагностику состояния инженерных коммуникаций, а также предотвращать их повреждения при проведении земляных работ.



Трассоискатель HRX -02.П выполнен в подводном исполнении и позволяет обследовать трубопроводы, силовые кабели и другие коммуникации, уложенные на дне водоёмов. Монолитный корпус прибора позволяет проводить водолазные работы на глубине до 20 метров.



При выпуске, каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.

Трассоискатель оснащён встроенной памятью для накопления измеренных данных и позволяет сохранить до 2700 измерений. Для передачи данных на ПК используется USB-интерфейс. В комплект входит программное обеспечение, которое легко и быстро позволяет перебросить данные в таблицы Excel для последующей работы.

Генератор ГИ-02М, особенностью которого является наличие различного набора рабочих частот и хорошее согласование с нагрузкой , позволяет его использовать совместно с приёмниками других производителей. При этом частоты генератора должны быть согласованы с частотами приёмников.



Прибор обладает всеми необходимыми функциями для решения поисковых задач:



  • Цифровая индикация глубины залегания
  • Работа под водой на глубине до 20 метров
  • Режим фиксации данных "HOLD"
  • Индикация указания трассы
  • Режим селекции коммуникаций "Comminication Select"
  • Одновременная работа по максимуму и минимуму магнитного поля коммуникации
  • Работа прибора без генератора в пассивном режиме (непосредственно по ЭХЗ)
  • Измерение силы тока в коммуникации
  • Настройка фильтров на любую частоту заказчика
  • Звуковая индикация на наушники
  • Выход USB для передачи данных с прибора на ПК
  • ПО для ПК
  • Встроенная память для накопления измеренных данных на 2700 измерений
  • Автоматический контроль за состоянием заряда батарей
  • Быстрое время измерения (около 0,6 сек)
  • Непрерывное измерение расстояния и тока коммуникации
  • Встроенная автоматическая защита от перегрузок генератора
  • Индикатор оповещения аварийной работы генератора
  • 7 генерируемых частот работы генератора
  • Установка частот работы комплекта на заказ
  • 10-ти ступенчатая регулировка усиления сигнала генератора



Трассопоисковый комплект позволяет работать в широком диапазоне температур от - 10°С до + 35°С, а также в любых погодных условиях.



Прибор относится к классу индикаторов и поверке в органах Госстандарта не подлежит.



Технические характеристики:



Номинальная мощность генератора, Вт 40
Потребляемая мощность генератора, Вт 60
Рабочие частоты генератора, Гц 480; 1000; 1100; 1333,3; 1450; 9920; 9980; F (частота работы на заказ)
Частота модулятора в генераторе, Гц 0,7 ±0,3
Сопротивление нагрузки, Ом 1 ... 1000
Напряжение питания генератора, В 12
Диапазон нагрузок генератора, Ом не менее 1-2-4-8-16-32-64-128-512-1000
Чувствительность приёмника, мкВ не хуже 2,5
Интерфейс обмена данными USB
Частота настройки фильтров приёмника, Гц 50, 100, 1000, 1100 (либо на заказ)
Неравномерность коэффициента усиления приемника по частотам, не более, % 3
Внутренняя модуляция
  • импульсная - частота ~2Гц, скважность 2;
  • тональная частотная телеграфия – отстройка на 5 %, скорость отстройки 2Гц, скважность 2.
Чувствительность приёмника в режиме измерения глубины залегания не менее 0,1 мА/см на частоте 1кГц.
Разрешающая способность индикации в режиме измерения, м 0,01
Источник питания приемника автономный (внутренние аккумуляторные батареи 4 x 1,5В)
Индикация разряда батарей ниже 3,2 В
Источник питания генератора от аккумулятора автомобиля
Время непрерывной работы приемника, ч не менее 50 (индикатор разряда батарей)
Диапазон индикации глубины, м 99
Разрешение, м 0,01
Частоты режимов работы приёмника
Пассивный режим работы 50Гц, 100Гц
При подключении генератора 1000Гц (или частоте заказчика)
Габаритные размеры, мм
приёмника 180х65х120
генератора 170х95х150
Масса, кг
Приёмника 3,2
Генератора 2,5
Звуковая индикация выход на наушники (минимум поля)
Принимаемые частоты индуктивного датчика, Гц 50 ... 1000
Глубина погружения приемника до, м 20
Встроенная память до 2700 измерений



Комплект поставки:



Базовый



  • Генератор ГИ – 02М
  • Приёмник HRX – 02.П
  • Кабель питания
  • Кабель соединительный 10 м - 2 шт.
  • Наушники
  • Элементы питания 1.2 V - 3 шт. (встроенные)
  • Руководство по эксплуатации
  • Свидетельство о калибровке
  • Упаковка для комплекта
  • Зарядное устройство
  • ПО для работы с ПК (USB)



На заказ



  • Генератор ГИ – 02М
  • Приёмник HRX – 02.П
  • Кабель питания
  • Кабель соединительный 10 м - 2 шт.
  • Наушники
  • Элементы питания 9В - 2 шт. (встроенные)
  • Руководство по эксплуатации
  • Свидетельство о калибровке
  • Ящик укладочный для ГИ-02М
  • Упаковка для комплекта
  • Зарядное устройство
  • ПО для работы с ПК (USB, RS-232)
  • Кабель соединительный для связи с ПК
  • Индукционная рамка
