Артикул: LTW325-EU-SC
|

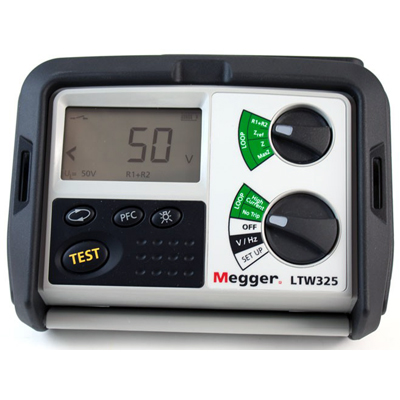

Прибор LTW325 предназначен для измерения параметров петли и тока КЗ, без срабатывания УЗО. Он специально разработан для измерения сопротивления (полного сопротивления) заземляющего контура стационарного электрооборудования при одно- или трехфазной системе.
Измеритель LTW 325 проводит измерения параметров петли двухпроводным способом и рассчитывает ток КЗ (короткого замыкания). 2-х проводное тестирование электрических цепей выполняется при помощи всего двух измерительных щупов, они могут быть - Фаза – Земля / Фаза – Ноль / Фаза – Фаза. Третий провод, который мог бы вызвать путаницу при определении части тестируемой цепи, не нужен.
Измеритель параметров петли LTW325 имеет функцию тестирования без срабатывания УЗО. При ее использовании работающие УЗО номиналом 30 мА и выше не сработают. Для источников питания, которые не защищены УЗО, можно использовать тестирование большими токами, ведь отсутствует риск срабатывания УЗО и уменьшается время теста.
В измерителе LTW325 Megger используется запатентованная схема определения помех, которая непрерывно контролирует подачу напряжения во время тестирования, гарантируя отсутствие влияния побочного электрического шума на точность измерения. Тестирование выполняется в течение 10 секунд и при наличии шума появится предупреждение или для повышения точности тестирование автоматически продляется.
Прибор LTW325 работает в диапазоне напряжений от 50 В до 300 В переменного тока в однофазных цепях и до 440В в трехфазных цепях. Ток короткого замыкания (КЗ) рассчитывается до 20 кА, используя измеренное напряжения и сопротивление петли.
LTW325 измеряет напряжение до 440 В, а также позволяет измерять частоту в диапазоне от 25 Гц до 99,99 Гц, сопротивление от 0,1 Ом до 2000 Ом.
Питание прибора производится от 8х1,5 В пальчиковых батарей (АА) или 8x1,2 В аккумуляторов. Заряда источников питания хватает на 2000 тестов.
LTW325 Megger имеет прорезиненный ударопрочный корпус, выполненный по классу защиты IP54.
| Точность (факторы влияющие на точность) | |
| Температура окружающей среды | 23°С + 2°С |
| Номинальное напряжение | 230 В переменного тока ± 1% |
| Измерение напряжения | |
| Только переменный ток | от 50 В до 440 В |
| Точность | ±2% ±1 В |
| Измерения частоты | |
| Диапазон | от 25 Гц до 99.99 Гц |
| Точность | +0.1 Гц |
| Тестирование контура (в режиме NO-TRIP и высокоамперное тестирование) | |
| Напряжение источника | от 50 В до 440 В (50 Гц) |
| Диапазон измерения | от 0.01 до 2000 |
| Точность | ±5% ±0.03 Ом (~230 В) ±10% ±0,03 Ом (~100 В и ~300 В) ±15% ±0.03 Ом (~50 В) |
| Номинальный ток при тестировании | |
| Тестирование в режиме No-Trip | 15 mA при ~230 В |
| Тестирование в высокоамперном режиме | 4 A при ~230 В |
| EN61557 рабочий диапазон | от 0.30 до 1000 |
| Ориентировочный максимально допустимый ток (PFC) Максимально допустимый ток = Измеренное напряжение / Сопротивление контура |
|
| Максимальный диапазон | В режиме No Trip: 20 KA Высокоамперный режим: 20 KA Режим высокого разрешения: 40 KA |
| Точность | зависит от типа теста и измерненного значения напряжения |
| Условия эксплуатации | |
| Рабочий диапазон температур | от -10°C до +60°C |
| Относительная влажность | 90% макс. при +40°C |
| Температура хранения | от -25°C до +70°C |
| Макс.высота над уровнем моря | 2000м без изменения параметров работы |
| Степень защиты от воздействий окружающей среды | IP54 |
| Питание | |
| Батареи | щелочные AA |
| Аккумуляторные батареи | 8 x 1.2В NiMH элемента |
| Время работы от батреи | 2000 циклов тестирования |
| Механические данные | |
| Масса | 1000г ±10%, включая измерительные провода |
| Габаритные размеры | 203 x 148 x 78 мм |
|
